TLE9243QK

The TLE9243QK is an application specific multiple output system supply for transmission applications supplying 5 V-μC, transceivers, and sensors by an efficient and flexible pre-/post-regulator concept over a wide input voltage range.
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9243QK
TLE9243QK

Product details

  • Compatible Microcontrollers
    TRAVEO T1G
  • Currently planned availability until at least
    2039
  • Iout
    1500 mA, 800 mA, 240 mA, 150 mA, 150 mA, 150 mA, 50 mA, 50 mA, 50 mA
  • Iq
    25 µA
  • ISO 26262
    ASIL-D
  • VQ (マルチ)
    9.0 V, 9.0 V, 9.0 V, 5.0 V, 5.0 V, 5.8 V, 5.0 V, 5.0 V, 5.0 V
  • ウォッチドッグ
    Functional-WD, Window-WD
  • パッケージ
    PG-LQFP-64
  • ベース製品
    TLE9243QK
  • リセット
    yes
  • レギュレーター タイプ
    Buck-boost
  • 備考
    Companion power IC for Aurix™ MCU and peripherals, Buck/Boost PreReg, 3 linear PostRegs (µC, COM, REF), 2 trackers, 3 battery supplied linear regulators and sensor interface channels, ISO 26262-compliant, 2 High-side gate drivers, Automotive Transmission PMIC, Grade 0, Safety Features
  • 分類
    ISO 26262-compliant
  • 動作温度
    -40 °C to 175 °C
  • 動作電圧
    3 V to 40 V
  • 対象アプリケーション
    Safe Control
  • 有効 (=禁止)
    yes
  • 製品グループ
    PMIC
  • 許容範囲
    2 %, 2 %, 2.6 %, 1 %, 0.2 %, 0.2 %, 3.3 %, 3.3 %, 3.3 %
  • 認定
    Automotive
  • 過電圧保護
    yes
推奨
OPN
TLE9243QKXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 N/A
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 -
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
TLE9243QK: Application-specific PMIC for power management and transmission systems. Sensor interfaces, 9V LDO per channel, external power switch drivers. Developed according to ISO26262 up to ASIL-D. Window and functional watchdogs for ASIL-D compliance. Grade 0 thermally enhanced LQFP-64 package. Contact sales representative for datasheet and support.

機能

  • Transmission Functions high side drivers
  • Three 9.0V LDOs ±3%;50mA
  • 3Current-Based Speed Sensor Channels
  • Boost and buck/LDOs and trackers forμC
  • Transceivers
  • Sensors
  • Flexible watchdogs
  • Error-monitoring
  • Safe state controller
  • Support of Active Reverse Polarity Prot

利点

  • Reduced external components cut costs.
  • Optimized system FuSa
  • Enables ASIL-D on system level
  • ISO 26262: Complete Documentation Set
  • Interoperable with AURIX™
  • Interoperable with XENSIV™
  • Interoperable with Drivers

図

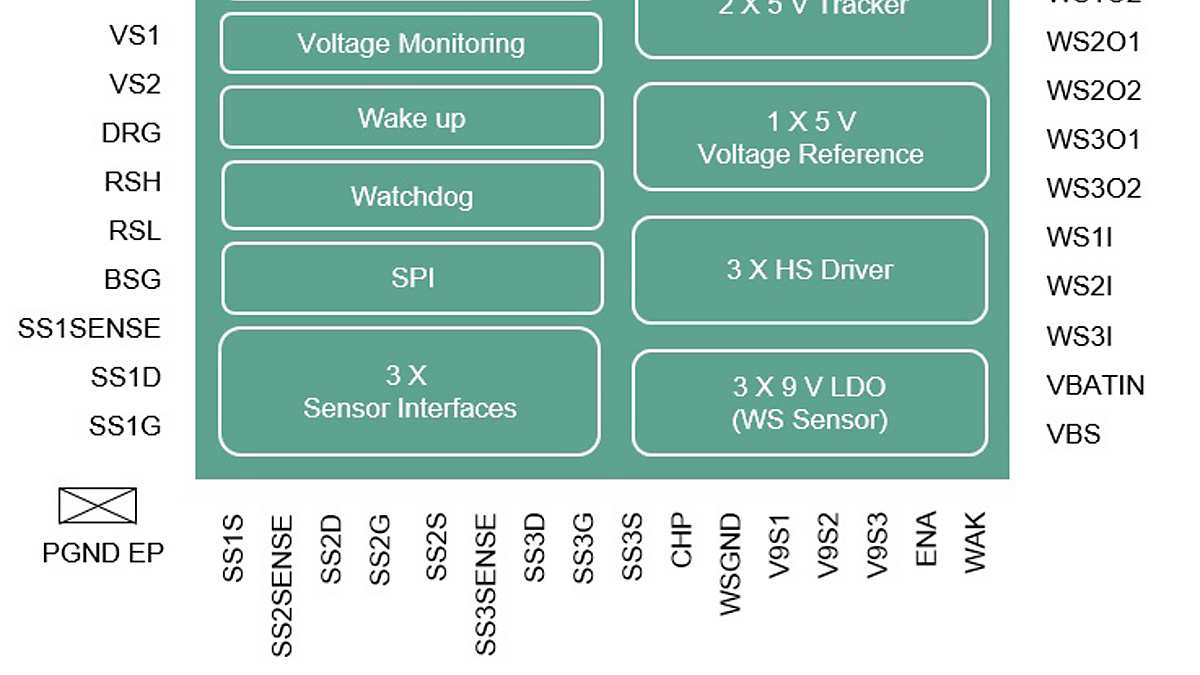

block_diagram_TLE9243QK
block_diagram_TLE9243QK
block_diagram_TLE9243QK block_diagram_TLE9243QK block_diagram_TLE9243QK
block_diagram_TLE9243QK block_diagram_TLE9243QK block_diagram_TLE9243QK
×
