TLE92102QVW

新規
MOTIX™ TLE92102QVWは、電流検出アンプ (CSA) を1つ内蔵し、ISO 26262 (ASIL B) に準拠した高度なゲートドライバです。
データシート
パッケージ
ボード
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE92102QVW
TLE92102QVW
EA.
データシート

製品仕様情報

  • Currently planned availability until at least
    2039
  • MCU
    No
  • Power Stage
    No
  • 分類
    ISO 26262-compliant (ASIL B)
  • 制御インターフェース
    PWM, 24 bits SPI
  • 温度 (範囲)
    -40 °C ～ 175 °C
  • 認定
    Automotive
  • 電源電圧絶対最大定格 (最大)
    40 V
  • 電源電圧 (最小)
    7 V
  • 電源電圧 (最大)
    36 V
推奨
OPN
TLE92102QVWXUMA1
製品ステータス active and preferred

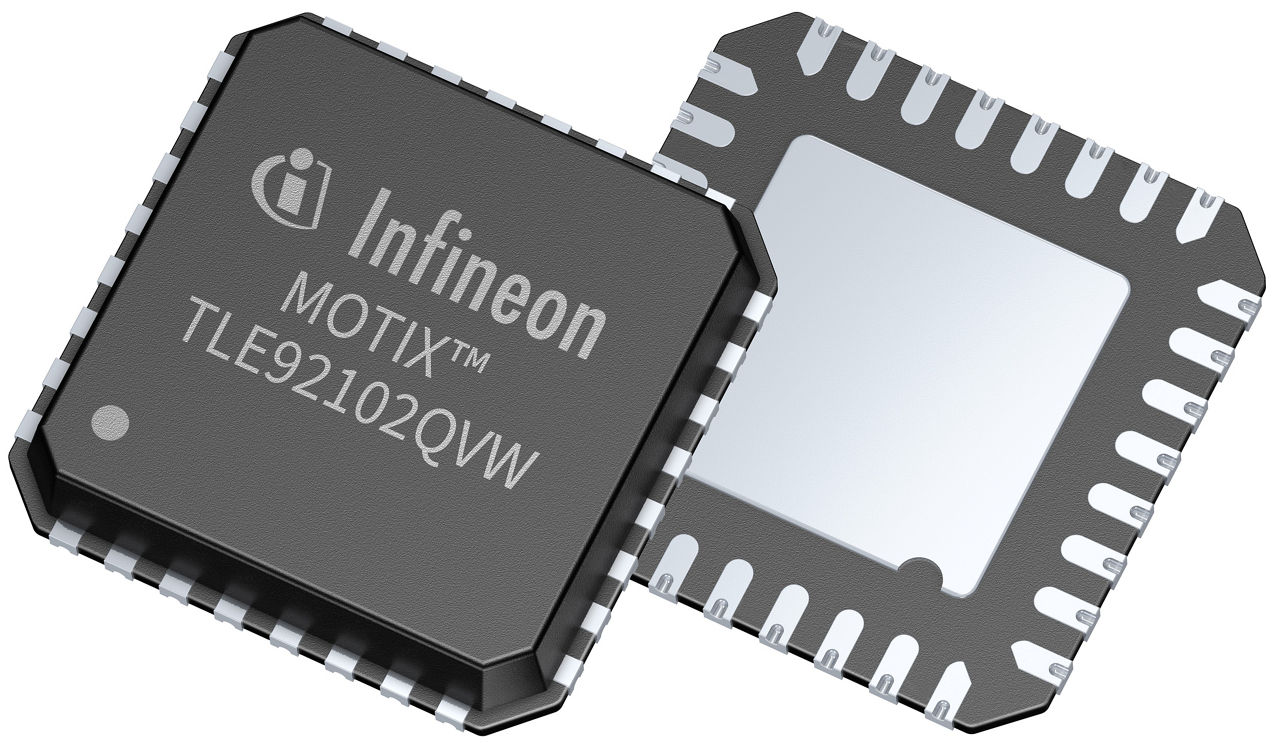

インフィニオンパッケージ
PG-VQFN-32
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり
MOTIX™ TLE92102QVWは、最大4つのNチャネルMOSFETを制御するためのSPIインターフェースを備えた高度なゲートドライバです。DCモーター制御用の2つのハーフブリッジと1つの電流検出アンプ (CSA) を内蔵し、ISO 26262 (ASIL B) に準拠しています。TLE92102は、シート制御、ウィンドウリフト中央ドアロック、ボディコントロールモジュールなどの12 V向けASIL B安全モータードライブ用途に最適です。

特長

  • 最大4つのN-MOSFETを駆動
  • 電流検出アンプ内蔵
  • 設定可能なゲート電流シーケンサー
  • 電流制御出力段
  • 冗長スイッチオフパス
  • 7～36V電源
  • PWM入力
  • 設定可能な障害対応
  • 監視と診断
  • ISO 26262 ASIL B
  • AEC Q100グレード0
  • 5 MHz SPI構成

利点

  • 最大2つのハーフブリッジを駆動
  • BOMを削減
  • システムコストが低い
  • EMCの問題を回避
  • MOSFETの精密制御
  • モーターの精密制御
  • エラー発生時の冗長パス
  • エネルギー消費量の削減

用途

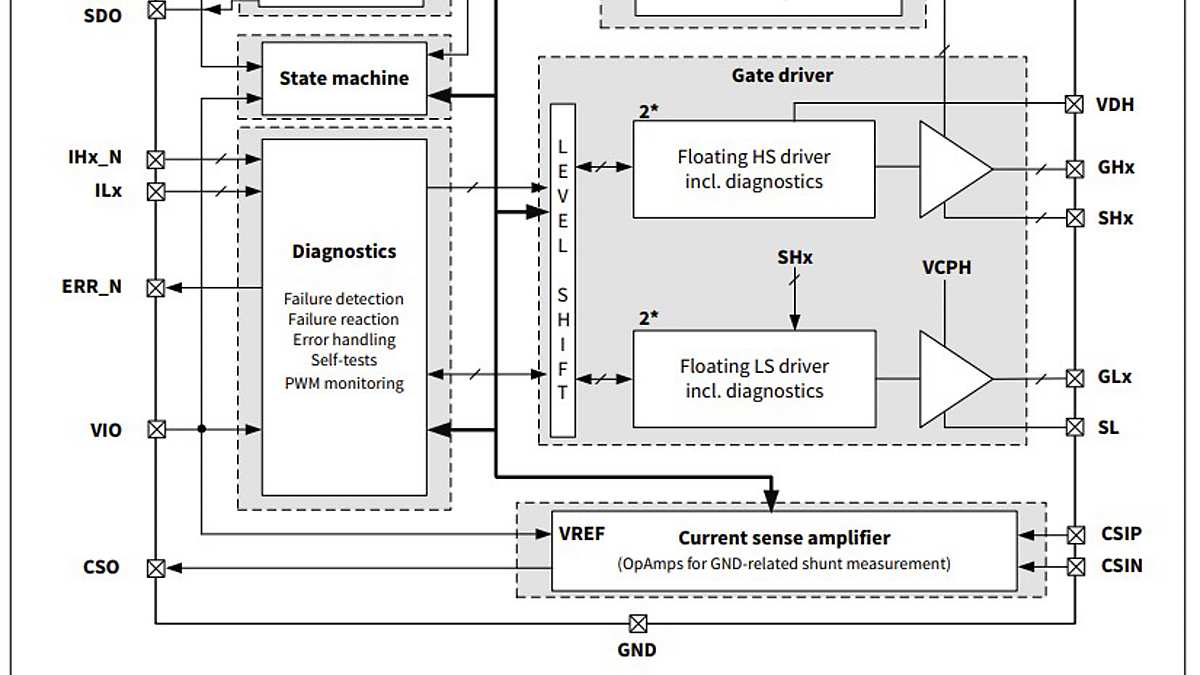

図

TLE92102QVW
TLE92102QVW
TLE92102QVW TLE92102QVW TLE92102QVW
×
