TLE9186QVW

MOTIX™ TLE9186QVW is a 3-phase gate driver IC with an integrated current sense amplifier in a tiny 5x5 mm package and ISO 26262 ASIL B compliance.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9186QVW
TLE9186QVW
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • コンフィギュレーション
    3-phase
  • ドライビング キャパシティ
    60 nc at 20 kHz
  • ファミリー
    MOTIX™ gate driver ICs for BLDC motors
  • 分類
    ISO 26262-compliant (ASIL B)
  • 温度
    -40 °C to 175 °C
  • 認定
    Automotive
  • 電流検出アンプ
    1x CSA
  • 電源電圧
    4.5 V to 29 V
推奨
OPN
TLE9186QVWXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
MOTIX™ TLE9186QVW is a 3-phase gate driver IC with an integrated current sense amplifier. It offers a supply voltage range of 4.5 V to 29 V and can drive 6 MOSFETs up to a total gate charge of 60 nC at a switching frequency of 20 kHz. Target applications include 12 V BLDC motor applications, such as oil pumps, water pumps, fans, HVAC blowers, engine cooling fans, and seat control modules.

機能

  • Drives 6 MOSFETs, Qgtot= 60 nC/MOSFET
  • Supply voltage range of 4.5 V to 29 V
  • Current source-controlled output stage
  • 0..100% duty cycle w/o restrictions
  • Motor control concept with PWM input
  • 1 integrated current sense amplifier
  • Passive clamping of external FETs
  • Diverse monitoring & diagnostics
  • VQFN-32 (5x5 mm) with AOI
  • ISO 26262-compliant (ASIL B)

利点

  • Reduced external component count
  • Optimized system cost system
  • Enables compact designs
  • Optimize EME performance
  • Extended temperature range AEC-Q100
  • ASIL B-certified safe motor operation

用途

図

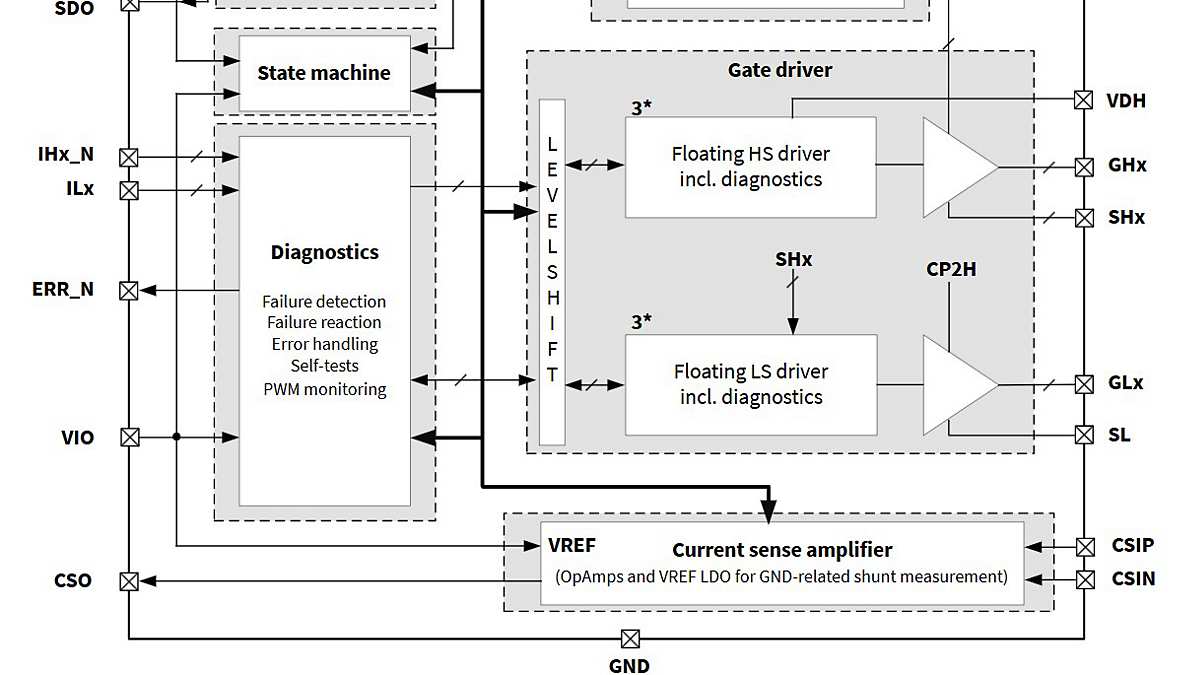

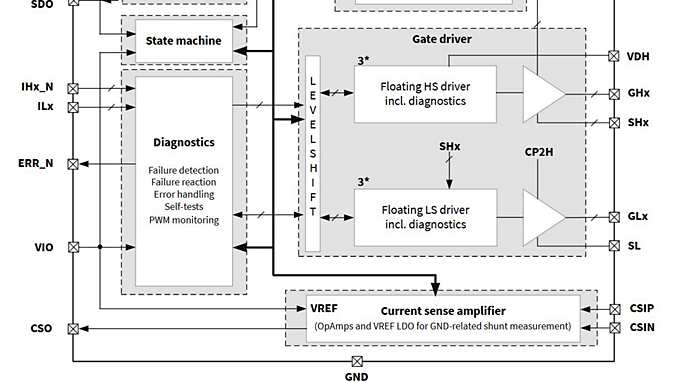

TLE9186_Block_diagram
TLE9186_Block_diagram
TLE9186_Block_diagram TLE9186_Block_diagram TLE9186_Block_diagram
×
