TLE9180D-32QK

24Vおよび48VブラシレスDCモータ制御および安全関連アプリケーション向けのMOTIX™ TLE9180D-32QKモータゲートドライバIC
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9180D-32QK
TLE9180D-32QK
データシート

Product details

  • Currently planned availability until at least
    2038
  • VBS UVLO (Off)
    6.5 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • ドライビング キャパシティ
    300nC at 20kHz
  • パッケージ
    PG-LQFP-64
  • ファミリー
    MOTIX™ gate driver ICs
  • 伝搬遅延オフ
    35 ns
  • 伝搬遅延オン
    35 ns
  • 入力 Vcc
    6 V to 60 V
  • 出力電流
    2 A
  • 分類
    ISO 26262-compliant
  • 動作電圧
    5.5 V to 60 V
  • 技術
    MOTIX™ Driver
  • 温度
    - 40°C - 150°C
  • 製品名
    TLE9180D-32QK
  • 認定
    Automotive
  • 電圧クラス
    90 V
  • 電流検出アンプ
    3xCSA
  • 電源電圧
    5.5 V to 60 V
推奨
OPN
TLE9180D32QKXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 N/A
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 -
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
MOTIX™ TLE9180D-32QKは、BLDCモータ駆動車載アプリケーション向けの6つの外部NチャネルMOSFETを制御するためのゲートドライバICです。このデバイスには3つの電流検出アンプが内蔵されており、12V、24V、および48Vのバッテリ電圧領域で動作します。チャネルあたり標準2Aの出力電流を備えた強力なドライバ段により、ゲートドライバは幅広いアプリケーションで使用できます。このデバイスは、ISO26262に従って開発されています。

機能

  • 供給電圧範囲:5.5V〜60V
  • 強力なドライバーステージ(typ.)2A
  • 制限のないフルデューティサイクル範囲
  • 3つの統合電流検出アンプ
  • 拡張保護および監視
  • LQFP-64露出パッドパッケージ

利点

  • ユニバーサル電圧サポート:12V、24V、48V、<>
  • 統合負荷電流測定
  • Li><<>安全アプリケーションの詳細診断
  • ISO 26262準拠

用途

図

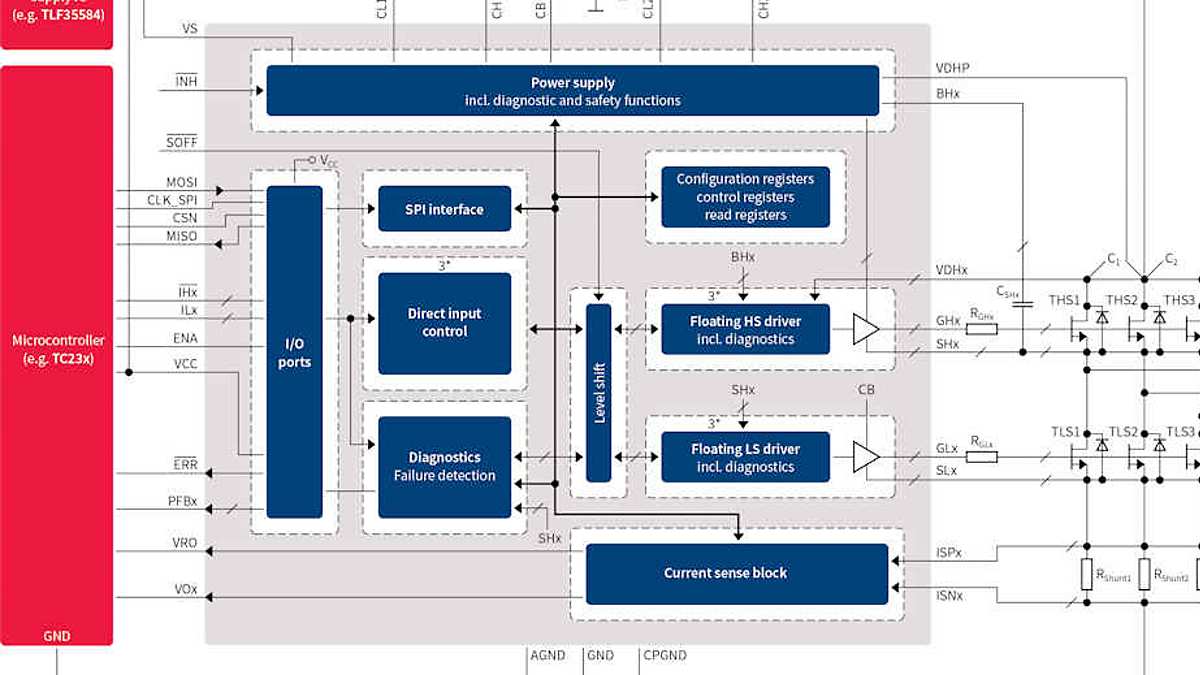

Block Diagram TLE9180D-32QK
