TLE9140EQW

MOTIX™ TLE9140EQWは、供給電圧が8V~72Vの幅広いアプリケーション向けに設計されたBLDCモータドライブ用のゲートドライバです
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9140EQW
TLE9140EQW
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • VBS UVLO
    8 V
  • コンフィギュレーション
    3 phase
  • チャネル
    3
  • ドライビング キャパシティ
    230 nC at 20 kHz
  • ファミリー
    MOTIX™ gate driver ICs
  • 伝搬遅延オフ
    400 ns
  • 伝搬遅延オン
    400 ns
  • 入力Vsm
    8 V to 72 V
  • 出力電流
    480 mA
  • 分類
    ISO 26262-compliant
  • 動作電圧
    8 V to 72 V
  • 技術
    MOTIX™ Driver
  • 温度
    - 40°C - 175°C
  • 認定
    Automotive
  • 電圧クラス
    110 V
  • 電流検出アンプ
    -
  • 電源電圧
    8 V to 72 V
推奨
OPN
TLE9140EQWXUMA1
製品ステータス active and preferred

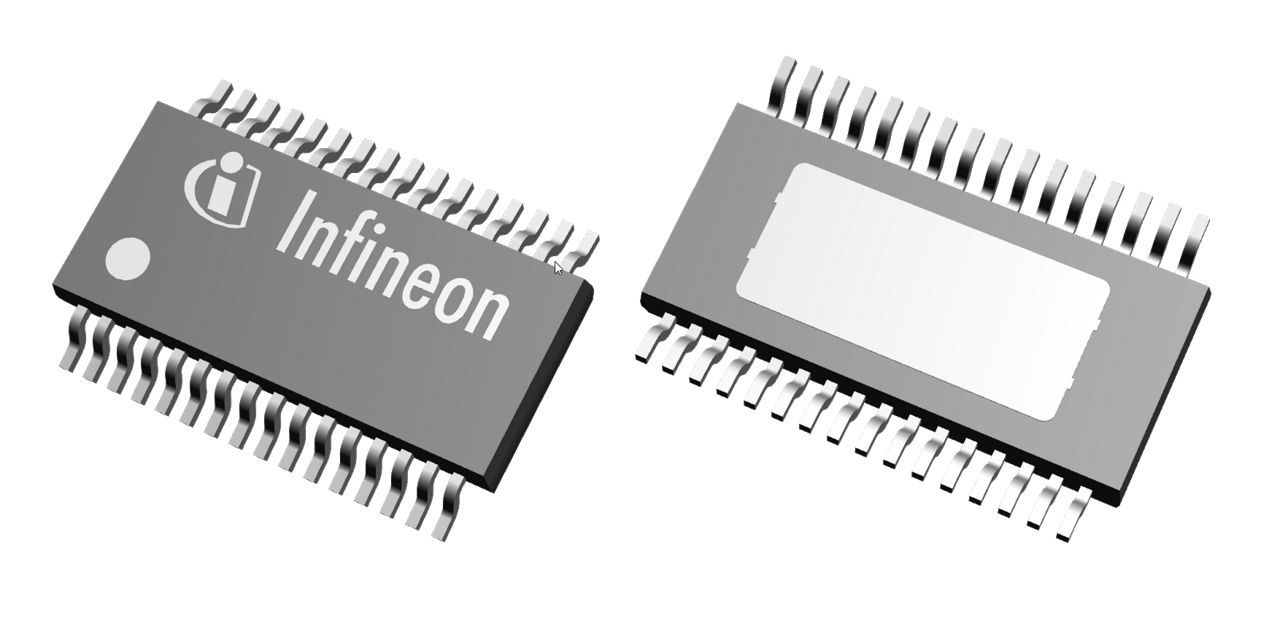

インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
MOTIX™ TLE9140EQWゲートドライバICは、供給電圧範囲が8V〜72Vの24/48V BLDCモータアプリケーション向けに設計されています。このデバイスには、EMC性能を向上させ、消費電力を低減できるアクティブゲートシェーピング機能などの革新的な機能が統合されています。この製品は、設計の全体的なPCBスペースを削減し、ISO 26262 ASIL Bに準拠している小さなTS-DSO-32パッケージで設計されています。

機能

  • 高電圧能力/最大110V
  • ゲート駆動能力:~230nC/最大20kHzのMOSFET
  • ゲート整形機能
  • アクティブLSフリーホイーリングVSM OV
  • BEMFコンパレータ
  • Timeout-Watchdog
  • 診断&保護
  • ドレインソース監視
  • オフ状態診断
  • 過電圧&低電圧保護
  • 交差電流保護 過熱保護
  • SPI通信
  • Grade-0: 動作可能 175°C ジャンクション温度
  • ISO26262コンプライアンス:
  • 開発は、ASIL-Bメトリック セーフスイッチオフ/ストロングパスパスを満たすASIL-Bメトリック/li/ul>

利点

  • MOTIX™ MCU:
  • Easy approachおよび24V/48Vバッテリ電圧アプリケーション向けのscali
  • ngと組み合わせて 最適化された24V/48Vチップセット との組み合わせにより、MOTIX™マイコンとディスクリートモータドライバICとスーパーバイザとディスクリートモータドライバICで構成されています。SOCソリューションからの保護機能
  • Inputピンは高電圧互換 であるためMOTIX™マイコンの出力でデバイスを制御できるため、他の機能には追加のGPIOピンが利用可能になります
  • MOTIX™マイコン モーター制御 ソフトウェア
  • 市場投入までの時間の短縮 製品は、柔軟なMCUセレクト イオンも可能にし、柔軟なアプリケーション設計
  • 最大ジャンクション温度175°C 困難なミッションプロファイルをサポートします
  • コンフィギュラブルなローサイドフリーホイーリング機能 を保護します。過電圧損傷からの48Vシステム
  • 小型パッケージ設計TS-DSO-32 スペースと重量を節約(8.65 x 3.9 mm @本体サイズ、52mm²PCBフットプリント)
  • 開発によりISO26262 ASIL-B

図

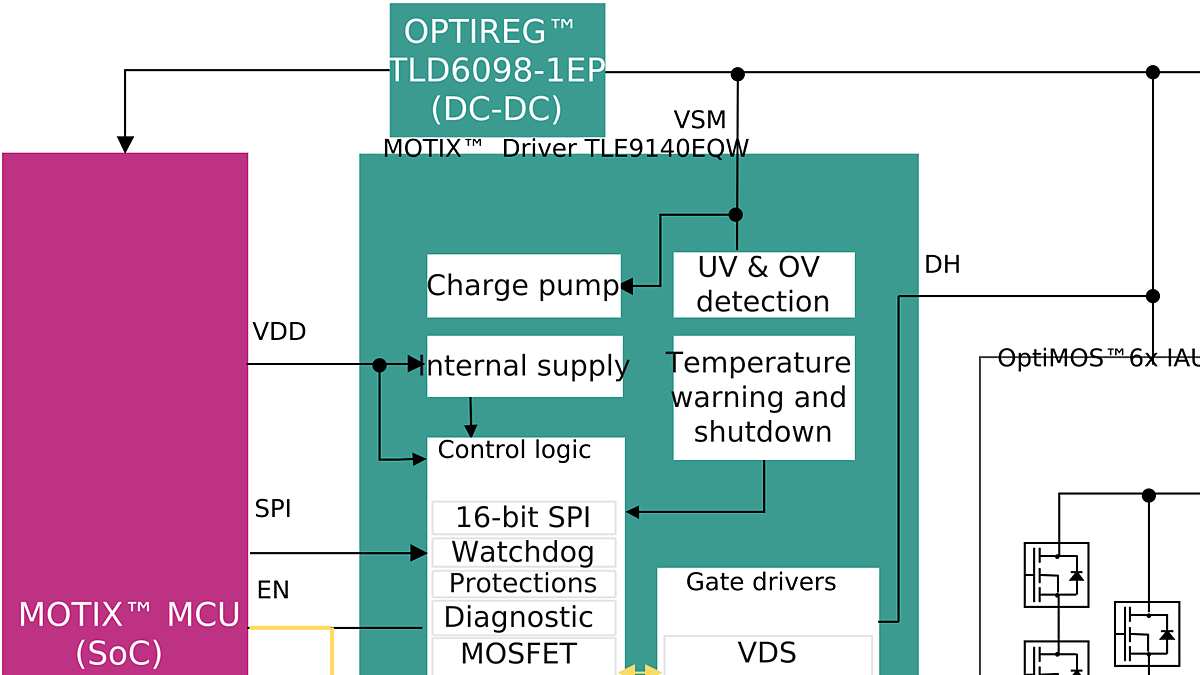

Block diagram TLE9140EQW
Block diagram TLE9140EQW
Block diagram TLE9140EQW Block diagram TLE9140EQW Block diagram TLE9140EQW
×
