TLE8457ALE

The TLE8457ALE is a monolithic integrated LIN transceiver with low drop-out voltage regulator in the TSON-8 package.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8457ALE
TLE8457ALE
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウェイクアップ入力
    Bus wake-up
  • バス ウェイクアップ機能
    Yes
  • ファミリー
    LIN Transceiver
  • 伝送速度 max
    20 kBit/s
  • 出力電流
    70 mA
  • 標準/規格
    LIN 1.2, 1.3, 2.x, 2.2A, SAEJ2602, ISO 17987-4
  • 特長
    Integrated voltage regulator , EN
  • 種類
    LIN
  • 認定
    Automotive
  • 追加機能
    5.0 V output VREG, EN, RESET
  • 電源電圧
    5 V
  • 静止電流
    < 10 µA sleep mode
推奨
OPN
TLE8457ALEXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSON-8
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSON-8
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLE8457ALE supplies 5V to microcontrollers (up to 70 mA). Offers protection, LIN 2.2A, SAE J2602 compliance. Low quiescent current (20 μA) in standby mode. Auto power saving mode for fault detection. Infineon BiCMOS tech ensures ESD robustness, EMC. AEC qualified for automotive conditions. Different variants available (output voltage, packages, features).

利点

  • 5 V low drop-out linear voltage regulator with 70 mA current capability
  • stable output voltage with small ceramic output capacitor ( 1 µF )
  • integrated initialization time-out feature
  • low current consumption in stand-by mode (40 μA) and sleep mode (16μA)
  • includes the TxD dominant time-out feature
  • excellent EMC performance (IBEE test report)
  • TSON-8 package
  • TLE8457ALE LIN-LDO demo board available

図

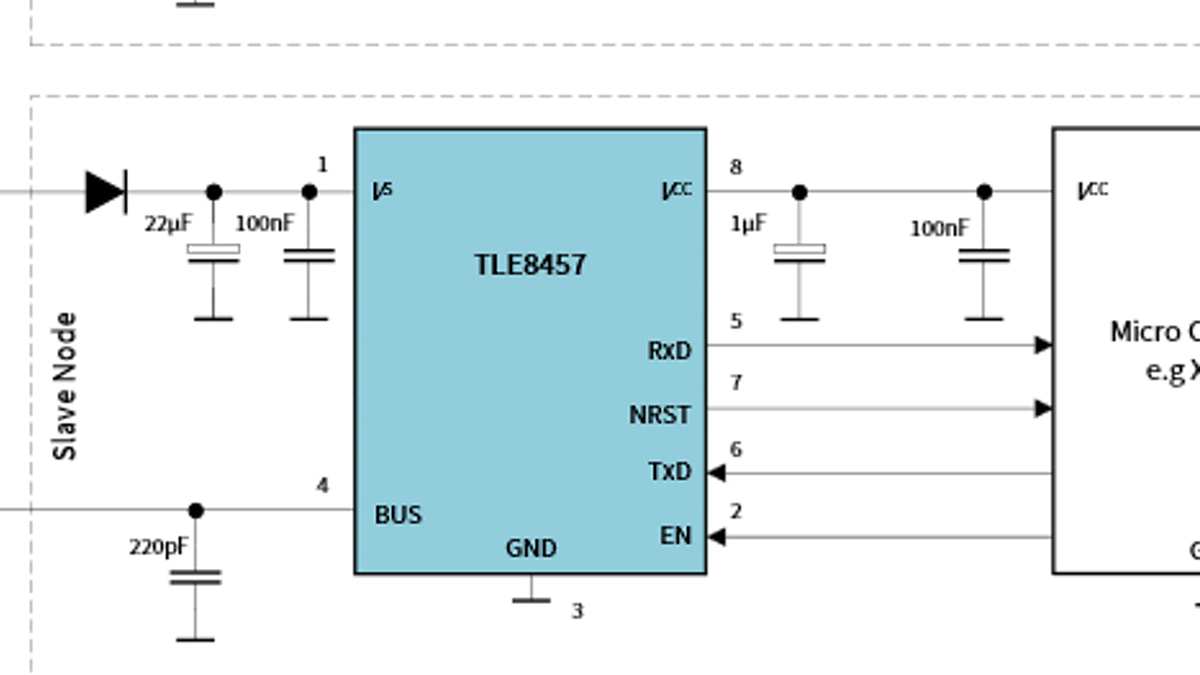

Automotive_LIN_Transceivers_TLE8457
Automotive_LIN_Transceivers_TLE8457
Automotive_LIN_Transceivers_TLE8457 Automotive_LIN_Transceivers_TLE8457 Automotive_LIN_Transceivers_TLE8457
Automotive_LIN_Transceivers_TLE8457 Automotive_LIN_Transceivers_TLE8457 Automotive_LIN_Transceivers_TLE8457
×
