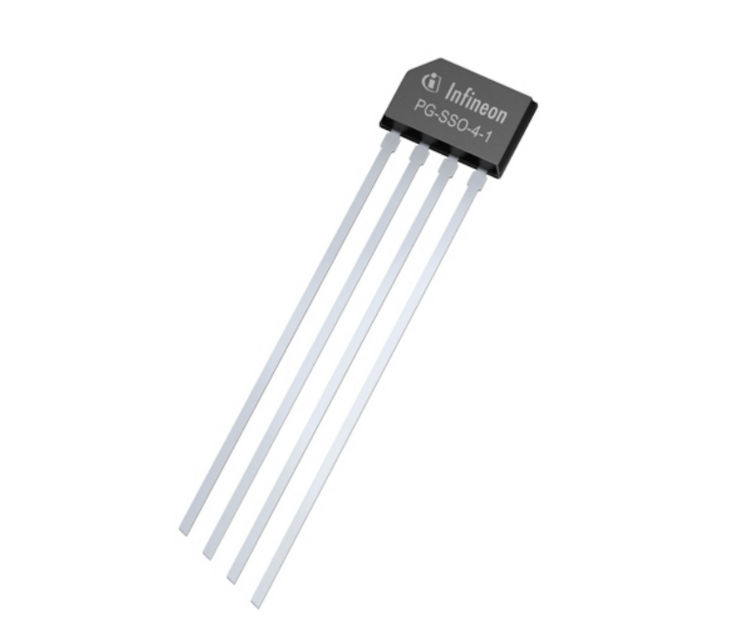

TLE4966L

XENSIV™ - TLE4966L double Hall-effect sensor designed specifically for highly accurate applications
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4966L
TLE4966L
EA.
データシート

Product details

  • Bhyst
    15 mT
  • Bop
    7.5 mT
  • Brp
    -7.5 mT
  • Currently planned availability until at least
    2034
  • インターフェース
    open collector
  • 温度
    -40 °C to 150 °C
  • 種類
    Double Hall
  • 製品の説明
    High precision automotive qualified dual Hall latch in a leaded package
  • 製品カテゴリ
    Sensors
  • 言語
    Magnetics
  • 電源電圧
    2.7 V to 24 V
推奨
OPN
TLE4966LHALA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSO-4
パッケージ名 N/A
包装サイズ 2000
包装形態 AMMO-PACK
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SSO-4
パッケージ名 -
包装サイズ 2000
包装形態 AMMO-PACK
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLE4966L is an integrated circuit double Hall-effect sensor designed specifically for highly accurate applications. Precise magnetic switching points and high temperature stability are achieved by active compensation circuits and chopper techniques on chip. The IC provides a speed signal at Q2 for every magnetic pole pair and a direction information at Q1, which is provided before the speed signal.

機能

  • 2.7 V to 24 V supply voltage operation
  • Operation from unregulated power supply
  • High sensitivity
  • Active error compensation
  • Reverse battery protection (-18 V)
  • Superior temperature stability
  • Low jitter (typ. 1 μs)
  • Digital output signals
  • Bipolar version
  • Excellent matching of the 2 Hall probes
  • Hall plate distance 1.45 mm
