TLE4476D

The TLE4476D is a monolithic integrated voltage regulator providing 2 output voltages, Q1 - 3.3 V and Q2 - 5 V.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4476D
TLE4476D
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    1200 mV
  • パワーグッド
    no
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Application Specific - 24V
  • 予算価格€/ 1k
    1.08
  • 出力電圧タイプ
    3.3 V, 5 V
  • 出力電流 max
    430 mA, 350 mA
  • 動作温度
    -40 °C to 170 °C
  • 動作電圧
    4.5 V to 42 V, 5.7 V to 42 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    4 %, 4 %
  • 認定
    Automotive
  • 過電圧保護
    yes
  • 電源障害
    no
  • 静止電流
    300 µA
推奨
OPN
TLE4476DATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO252-5
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-5
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The device is available in the PG-TO252-5-11 (D-Pak) package. Output 2 can be switched ON/OFF via the Enable input EN. The TLE 4476 is designed to supply microprocessor systems under the severe conditions of automotive applications and is therefore equipped with additional protection functions against overload, short circuit and over temperature.

機能

  • Output 1: 350 mA; 3.3 V ± 4%
  • Output 2: 430 mA; 5.0 V ± 4%
  • Enable Input for Output 2
  • Low Quiescent Current in OFF State
  • Wide Operation Range: up to 42 V
  • Reverse Battery Protection: up to 42 V
  • Wide Temperature Range: -40 °C to 170 °C
  • Over Voltage Protection up to 65 V
  • Over Temperature Protection
  • Overload Protection
  • Green Product (RoHS compliant)

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

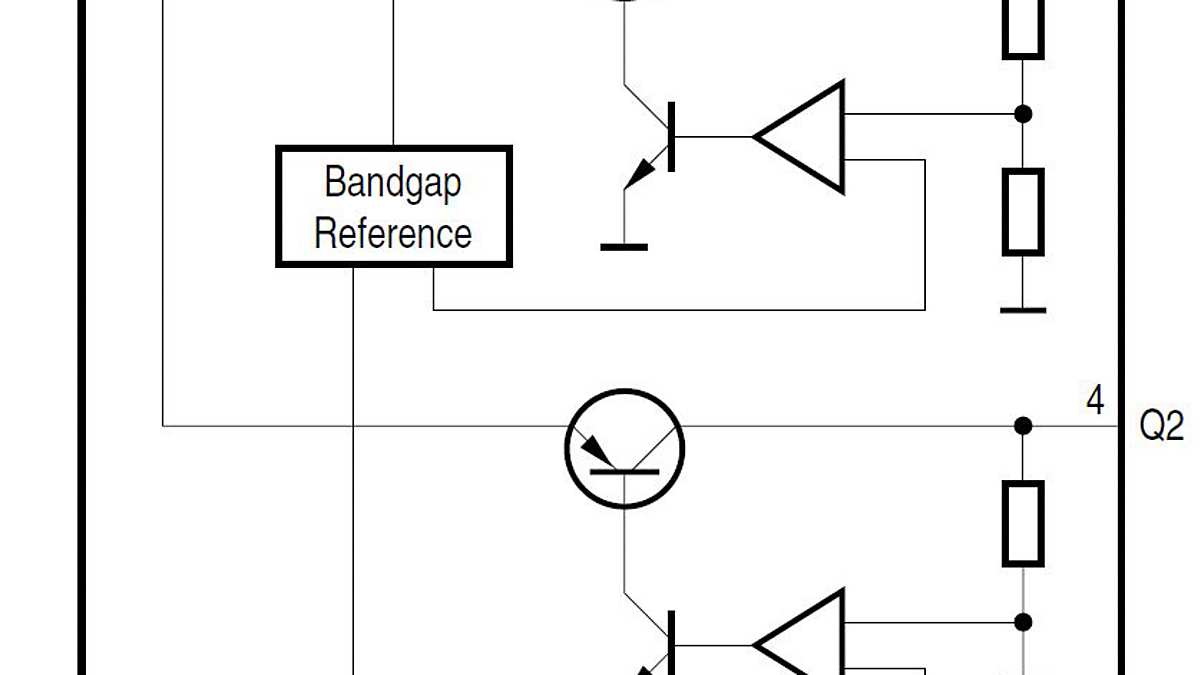

TLE4476-Block-Diagram
TLE4476-Block-Diagram
TLE4476-Block-Diagram TLE4476-Block-Diagram TLE4476-Block-Diagram

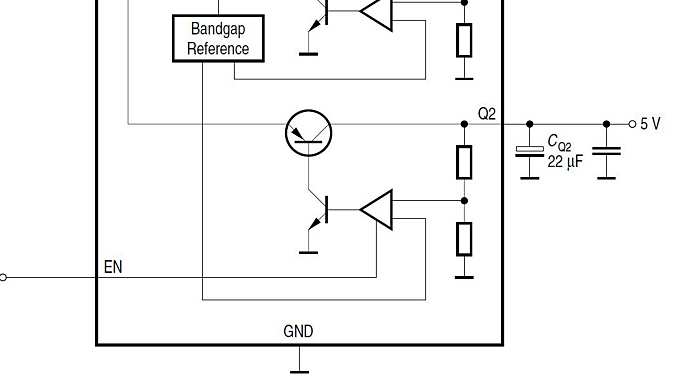

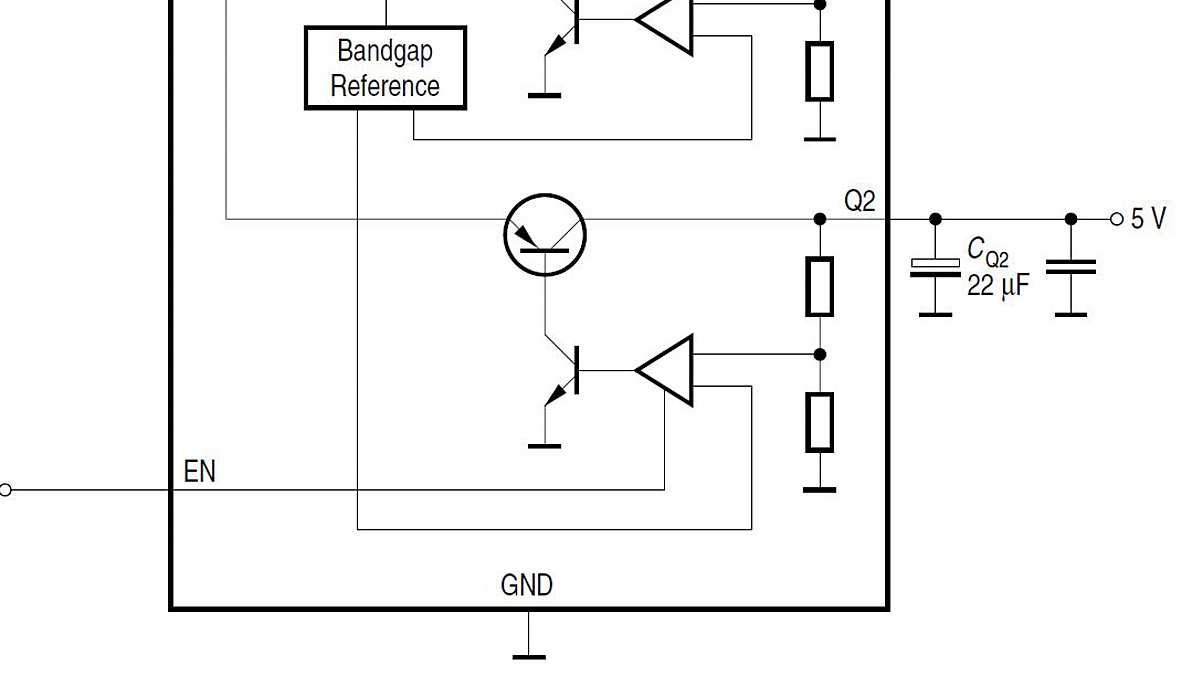

TLE4476-Application-Diagram TLE4476-Application-Diagram TLE4476-Application-Diagram
×
