TLE42694E

The TLE42694E is a monolithic integrated low dropout voltage regulator, especially designed for automotive applications.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42694E
TLE42694E
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    250 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear General Purpose
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.55
  • Output Voltage Type
    5.0 V
  • Output Current max
    100 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Early Warning
    yes
  • Enable (=Inhibit)
    no
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    210 µA
推奨
OPN
TLE42694EXUMA1
製品ステータス active and preferred

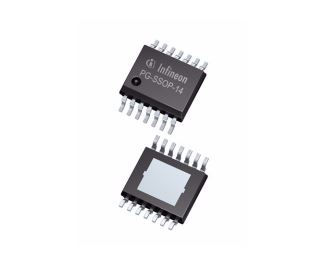

インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
Regulate input voltage (up to 45V) to 5.0V output. Drive loads up to 150mA. Short-circuit proof, with over temperature shutdown. Generate reset signal for VQ,rt (typically 4.65V). Programmable power-on reset delay. Early warning function for under-voltage. Use TLE42794 instead of TLE42694 if integrated resistors not desired.

機能

  • Output Voltage 5 V ± 2%
  • Ouput Current up to 150 mA
  • Very Low Current Consumption
  • Early Warning
  • Power-on and Undervoltage Reset with PDT
  • Reset Low Down to V Q = 1 V
  • Very Low Dropout Voltage
  • Output Current Limitation
  • Reverse Polarity Protection
  • Overtemperature Protection
  • Suitable for Automotive Electronics

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

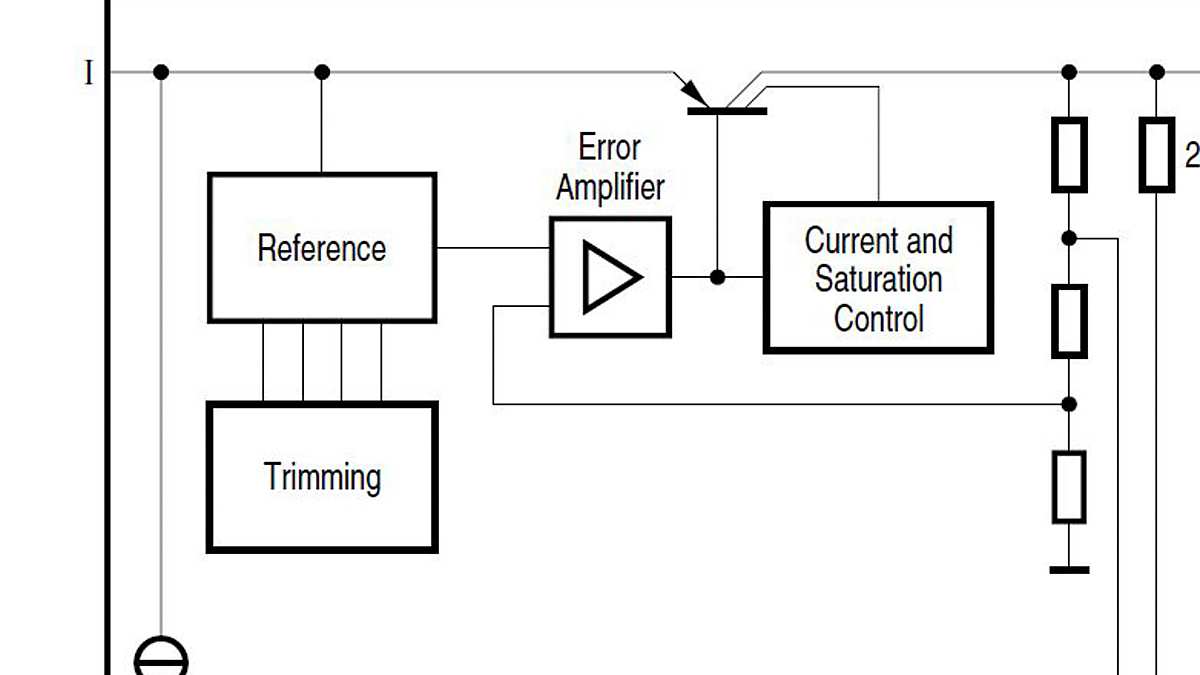

TLE42694-Block-Diagram
TLE42694-Block-Diagram
TLE42694-Block-Diagram TLE42694-Block-Diagram TLE42694-Block-Diagram
×
