TLE4263-2ES

TLE4263-2ES is a monolithic integrated very low dropout voltage regulator in a SMD package PG-DSO-8 exposed pad, designed for automotive applications.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4263-2ES
TLE4263-2ES
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    yes
  • ステータス出力
    no
  • ドロップアウト電圧
    350 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ベース製品
    TLE4263x
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.63
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    180 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    900 µA
推奨
OPN
TLE42632ESXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Regulate input voltage up to 45V to 5.0V output. Short-circuit proof with over-temperature shutdown. Features adjustable reset threshold, watchdog circuit, inhibit input. Reset output RO goes low when voltage falls below threshold V Q,rt. Power-on reset delay and watchdog pulse trigger time adjustable. Inhibit input switches off IC, reducing current consumption to 0μA.

機能

  • Package with Excellent Thermal Behaviour
  • Output Voltage Tolerance ≤ ±2%
  • Output Current up to 180 mA
  • Very Low Standby Current Consumption
  • Watchdog for Monitoring a Microprocessor
  • Power Reset, Programmable Delay
  • Adjustable Reset Threshold
  • Very Low Dropout Voltage
  • Output Current Limitation
  • Reverse Polarity Protection
  • Over temperature Protection

利点

  • Robust protection features
  • Wide input & temp range operation

図

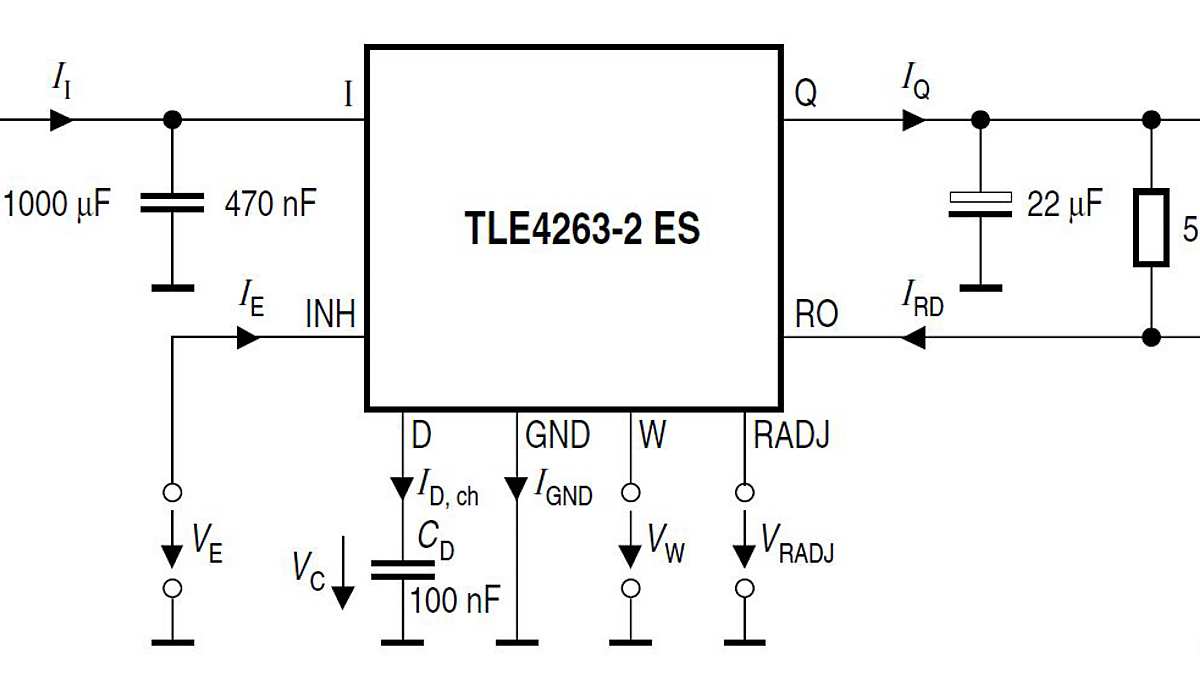

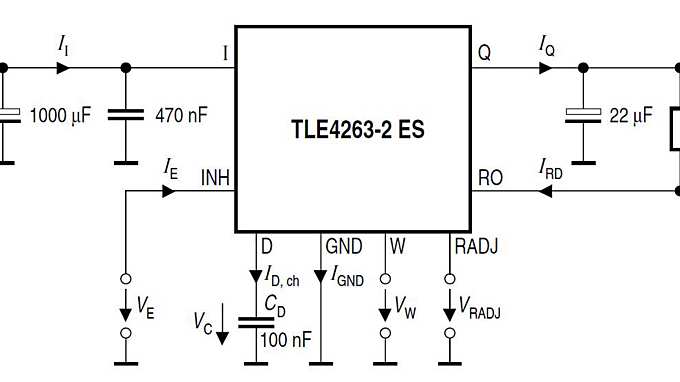

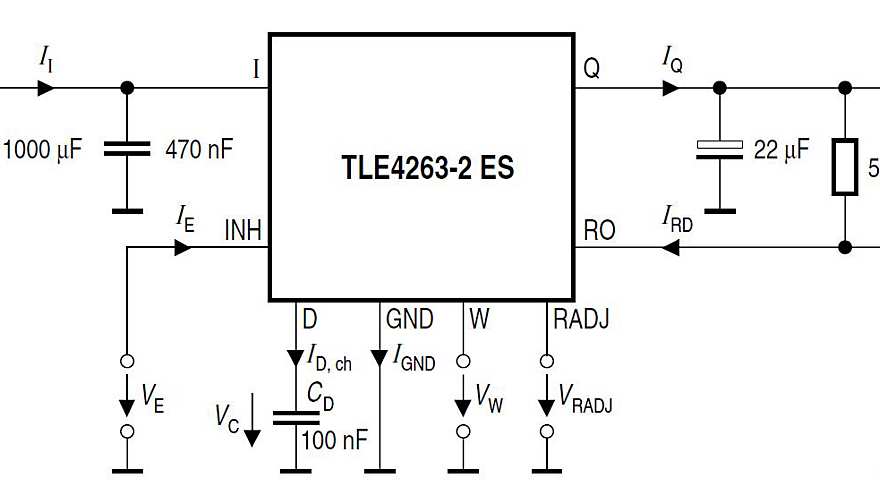

TLE4263-2-Application-Diagram
TLE4263-2-Application-Diagram
TLE4263-2-Application-Diagram TLE4263-2-Application-Diagram TLE4263-2-Application-Diagram

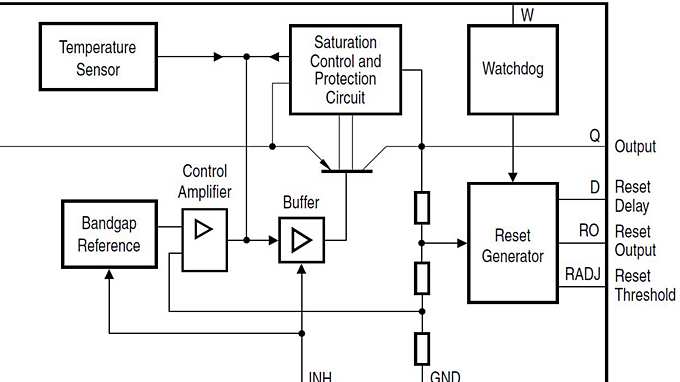

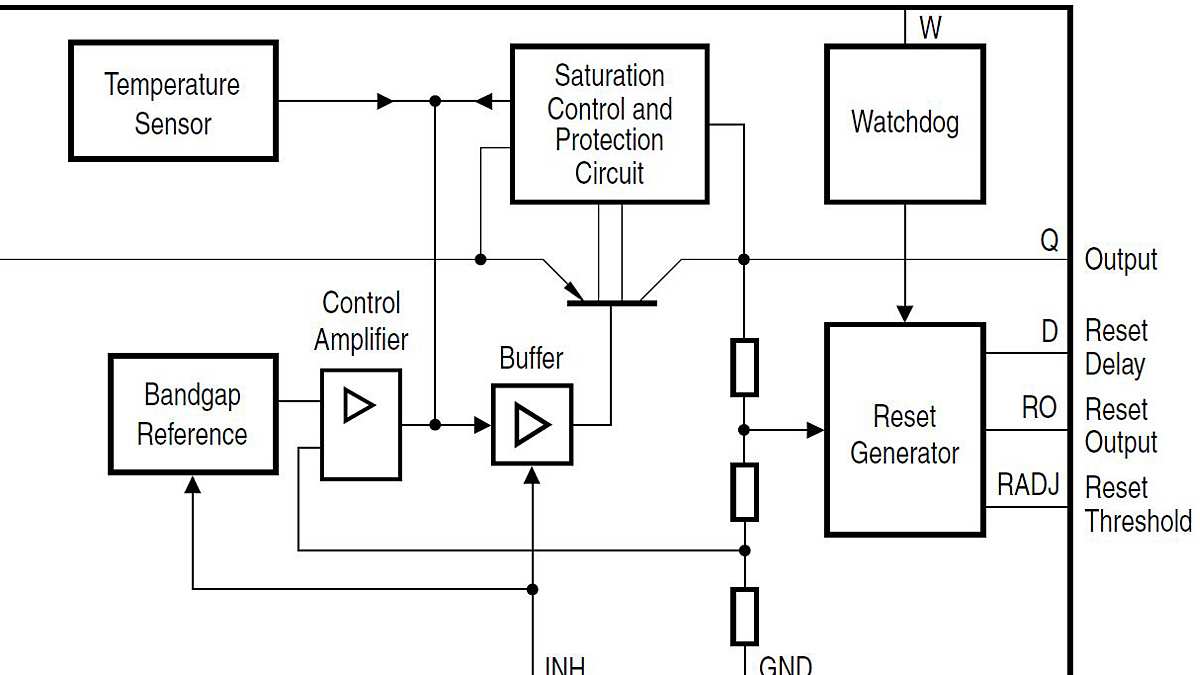

TLE4263-2-Block-Diagram TLE4263-2-Block-Diagram TLE4263-2-Block-Diagram
×
