TLE4254EJ A

The TLE4254EJ A is a monolithic integrated low-dropout voltage tracking regulator with high accuracy in small PG- DSO-8 packages.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4254EJ A
TLE4254EJ A
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    200 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear Trackers
  • Base Product
    TLE4254xx
  • Hold
    no
  • Reset
    no
  • Regulator Type
    Trackers
  • Budgetary Price €/1k
    0.54, 0.54
  • Output Voltage Type
    Tracking
  • Output Current max
    70 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    4 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    0.1 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    50 µA
推奨
OPN
TLE4254EJAXUMA2 TLE4254EJAXUMA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ
PG-DSO-8
PG-DSO-8
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 N/A
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
IC designed to supply off-board systems in automotive applications. Features protection against reverse polarity and short circuit. Supports supply voltages up to 40V. Output voltage follows reference voltage with high accuracy, e.g., 2.0V minimum. Can drive loads up to 70mA while accurately following a 5V reference from a main voltage regulator.

機能

  • 70 mA output current capability
  • Very tight output tracking tolerance
  • Output voltage adjustable down to 2.0 V
  • Operation with 1µF ceramic o/p capacitor
  • Flexibility of output voltage
  • Status output to indicate short circuits
  • Very low dropout voltage
  • Combined reference / enable input
  • Very low current consumption in OFF mode
  • Wide input V R -20V≤VI≤ +45V
  • Temperature R: -40°C≤Tj≤150°C
  • Output protected against short circuit

利点

  • Efficient and accurate V replication
  • Robust tracking supply

図

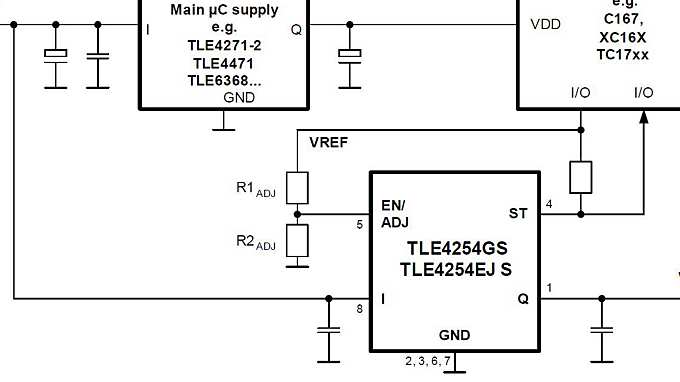

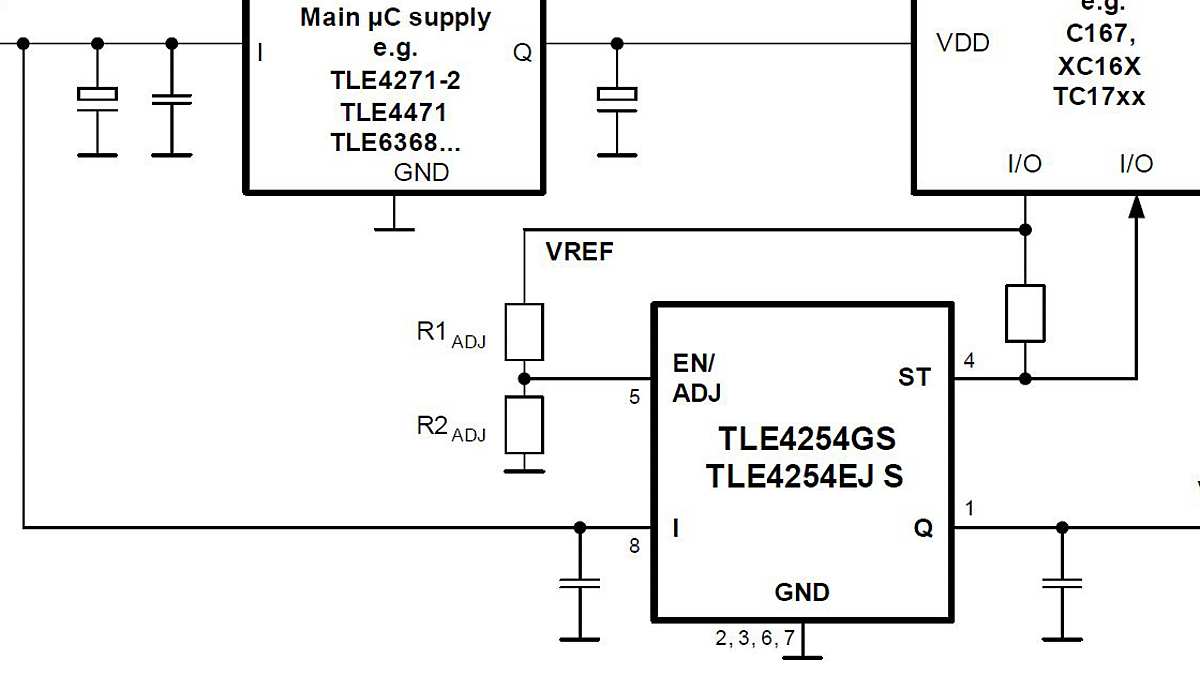

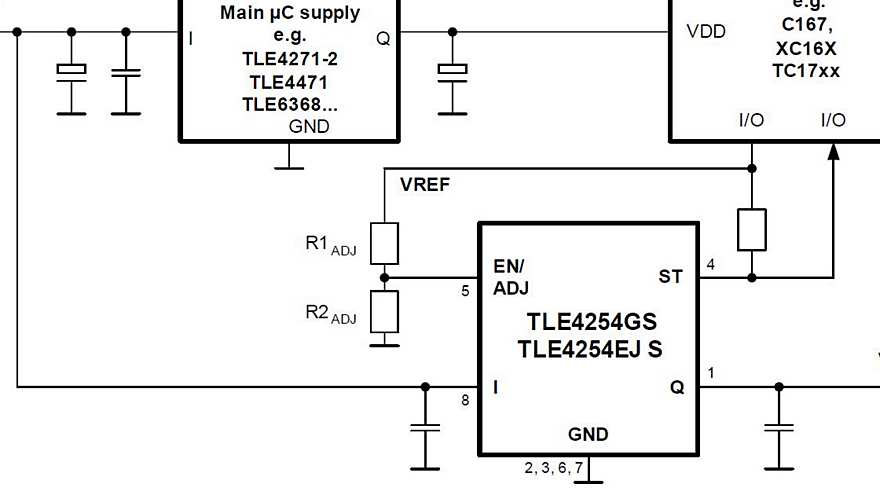

TLE4254-Application-Diagram_GS_EJS
TLE4254-Application-Diagram_GS_EJS
TLE4254-Application-Diagram_GS_EJS TLE4254-Application-Diagram_GS_EJS TLE4254-Application-Diagram_GS_EJS

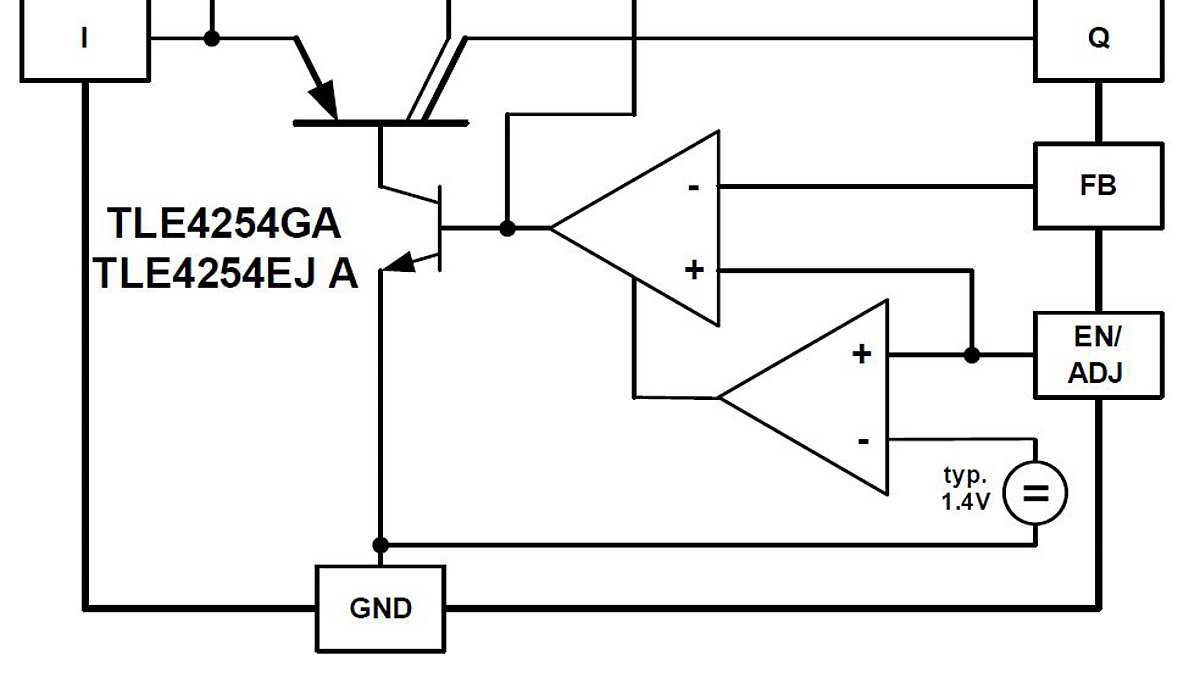

TLE4254-Block-Diagram_GA_EJA TLE4254-Block-Diagram_GA_EJA TLE4254-Block-Diagram_GA_EJA

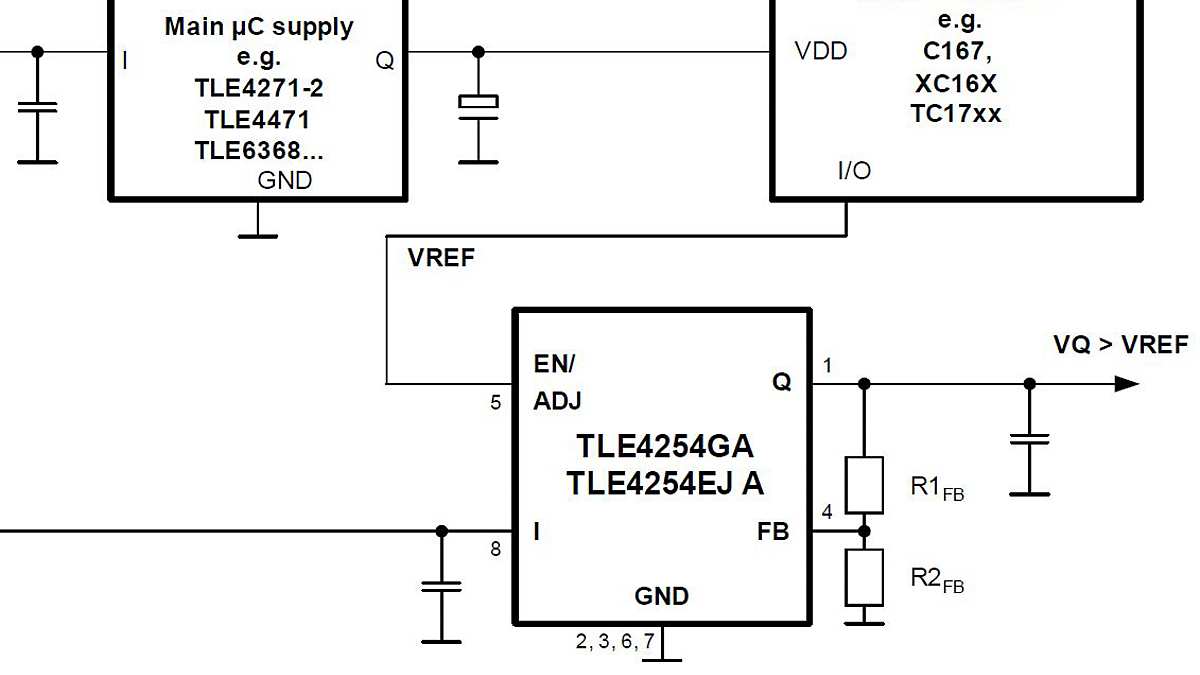

TLE4254-Application-Diagram_GA_EJA_VQhigherVREF TLE4254-Application-Diagram_GA_EJA_VQhigherVREF TLE4254-Application-Diagram_GA_EJA_VQhigherVREF

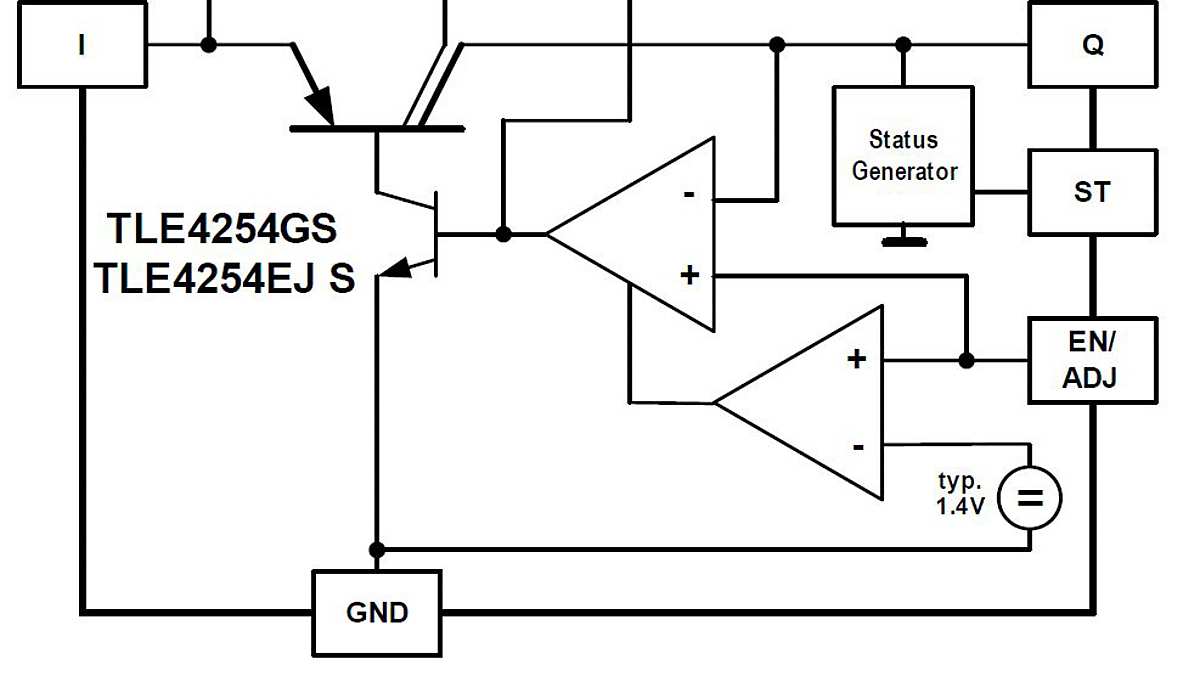

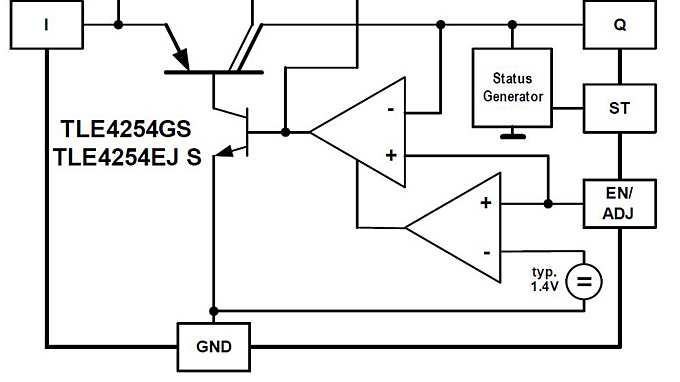

TLE4254-Block-Diagram_GS_EJS TLE4254-Block-Diagram_GS_EJS TLE4254-Block-Diagram_GS_EJS

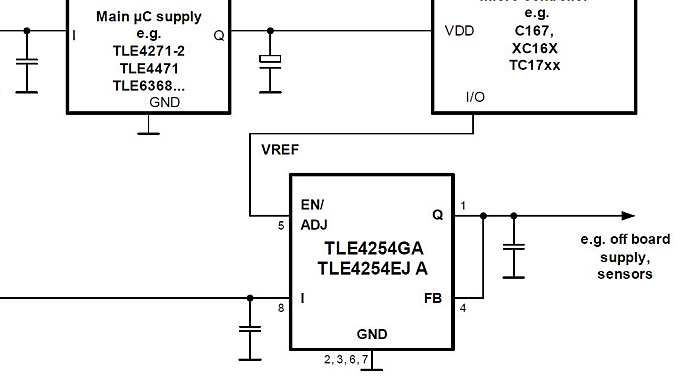

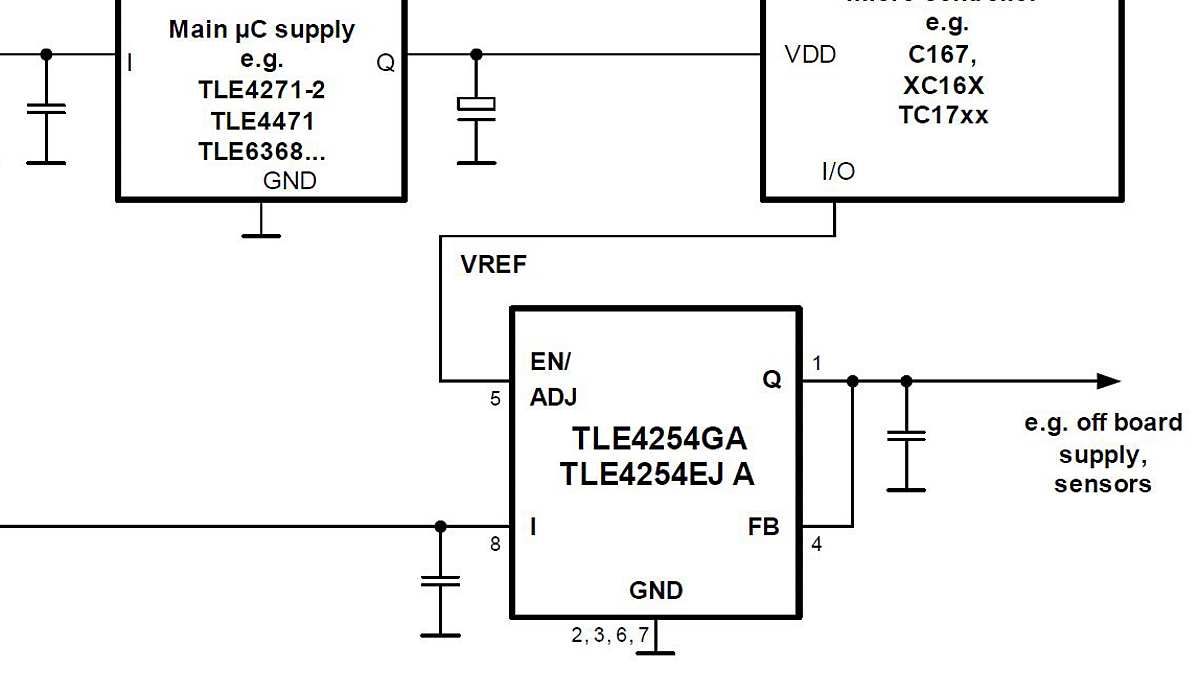

TLE4254-Application-Diagram_GA_EJA TLE4254-Application-Diagram_GA_EJA TLE4254-Application-Diagram_GA_EJA

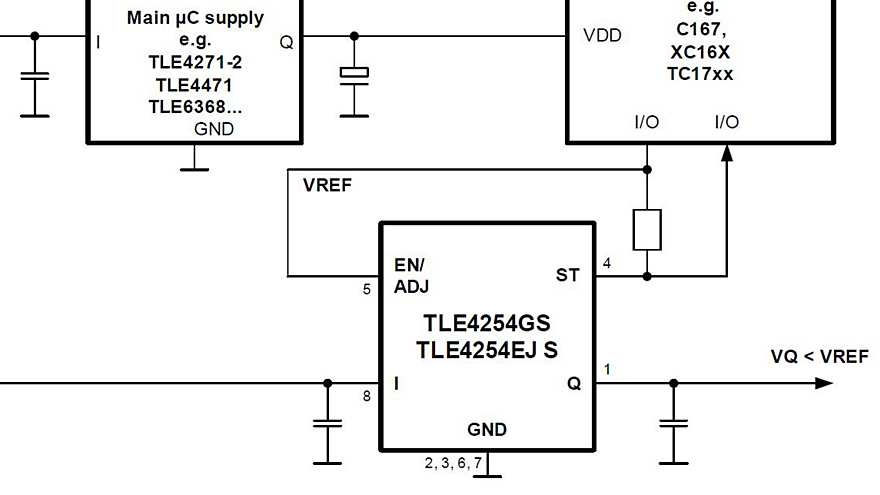

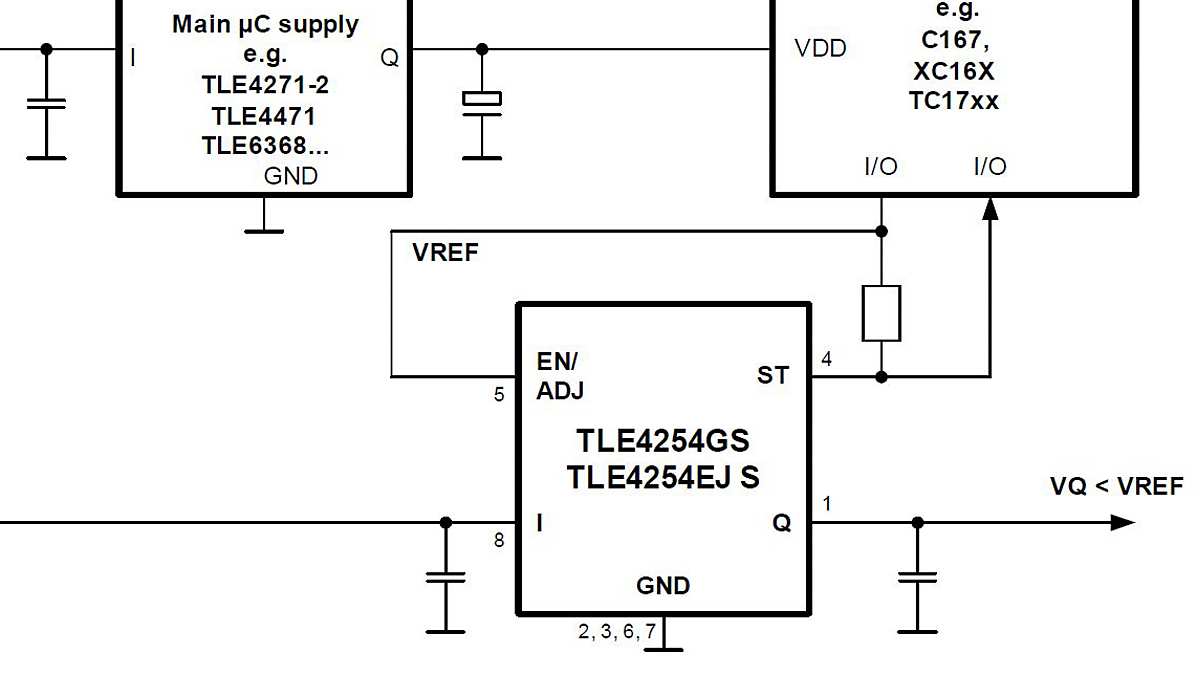

TLE4254-Application-Diagram_GS_EJS_VQsmallerVREF TLE4254-Application-Diagram_GS_EJS_VQsmallerVREF TLE4254-Application-Diagram_GS_EJS_VQsmallerVREF
×
