TLE4253GS

The TLE4253GS is a monolithic integrated low-dropout voltage tracking regulator in small PG-DSO-8 packages.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4253GS
TLE4253GS
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    280 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Trackers
  • ベース製品
    TLE4253xx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Trackers
  • 予算価格€/ 1k
    0.57, 0.57
  • 出力電圧タイプ
    Tracking
  • 出力電流 max
    250 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.5 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    0.5 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    120 µA
推奨
OPN
TLE4253GSXUMA4 TLE4253GSXUMA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ
PG-DSO-8
PG-DSO-8
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 N/A
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
IC designed for automotive applications to supply off-board systems, e.g., sensors in engine management. Additional protection against reverse polarity and short circuit. Input voltage up to 40V. Accurate output voltage based on reference voltage (minimum 2.0V). Supports loads up to 250mA. Shutdown mode for low quiescent current. Suitable for low-power battery applications.

機能

  • Tight output tracking tolerance
  • Output voltage adjust down to 2.0 V
  • Stable with ceramic output capacitor
  • Flexibility of output voltage
  • 250 mA output current capability
  • Low dropout voltage
  • Very low current consumption in OFF mode
  • PG-DSO-8 packages
  • input voltage range -42 V to 45 V
  • Wide temperature range: -40 °C to 150 °C
  • Output short circuit to GND and battery

利点

  • Efficient and accurate V replication
  • Robust tracking supply

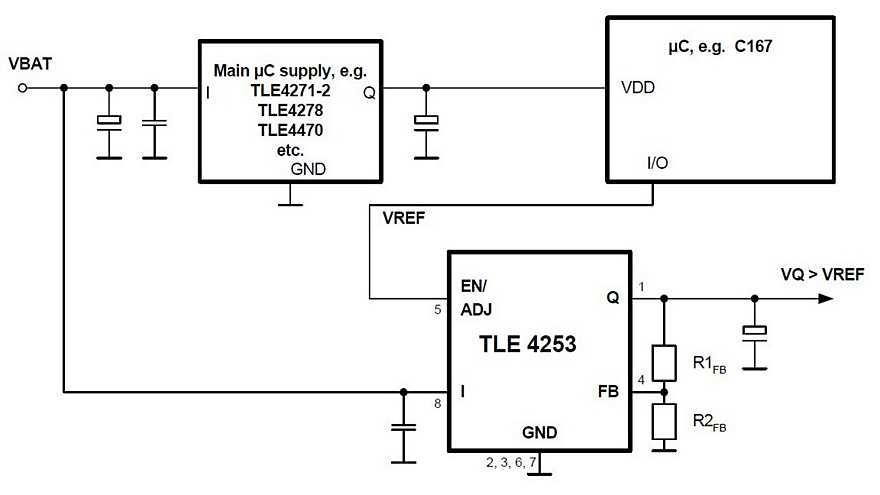

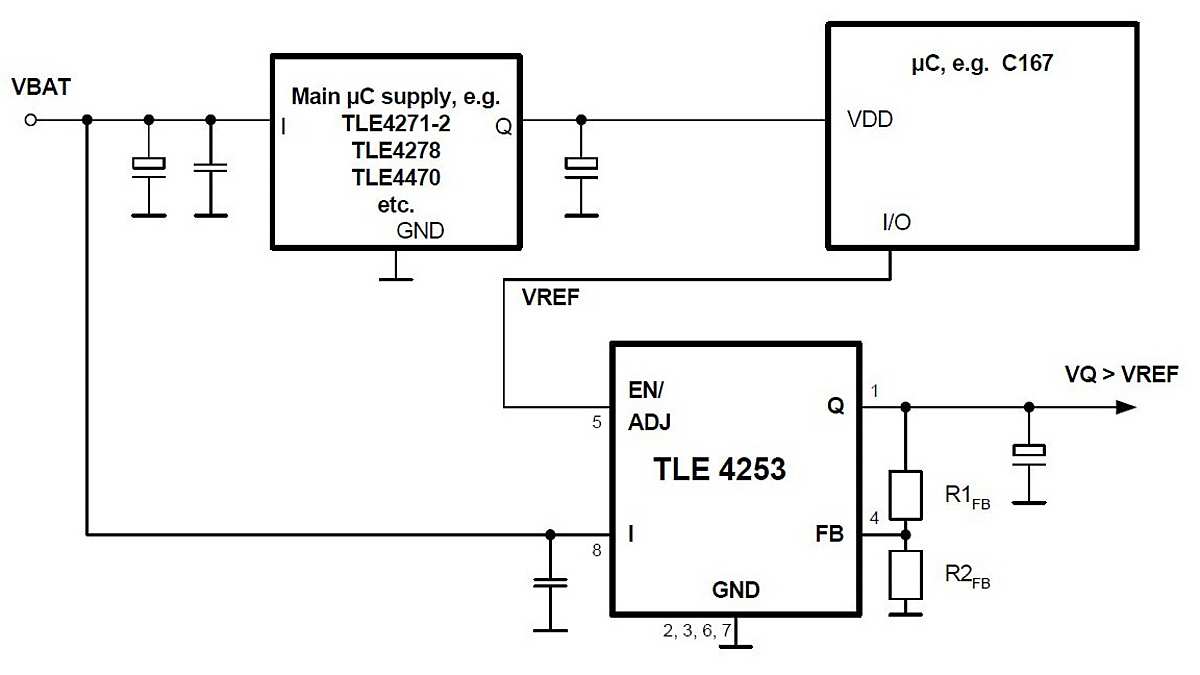

図

TLE4253GS
TLE4253GS
TLE4253GS TLE4253GS TLE4253GS
×
