TLE4253E

The TLE4253E is a monolithic integrated low-dropout voltage tracking regulator in small PG-DSO-8 packages.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4253E
TLE4253E
EA.
データシート

製品仕様情報

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    No
  • ステータス出力
    No
  • ドロップアウト電圧
    280 mV
  • パワーグッド
    No
  • ファミリー
    OPTIREG™ linear Trackers
  • ベース製品
    TLE4253xx
  • ホールド
    No
  • リセット
    No
  • レギュレーター タイプ
    Trackers
  • 出力電圧タイプ
    Tracking
  • 出力電流 max
    250 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.5 V to 40 V
  • 早期警告
    No
  • 有効 (=禁止)
    Yes
  • 精度
    0.5 %
  • 認定
    Automotive
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    120 µA
推奨
OPN
TLE4253EXUMA2 TLE4253EXUMA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ
PG-DSO-8
PG-DSO-8
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 N/A
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
IC designed for automotive applications, supplying off-board systems like sensors in engine management. Additional protection against reverse polarity and short circuit. Output voltage follows reference voltage with high accuracy. Input reference voltage can be 2.0 V or higher. Output can drive loads up to 250 mA. Shutdown mode reduces quiescent current. Suitable for low-power battery applications.

機能

  • Tight output tracking tolerance
  • Output voltage adjust down to 2.0 V
  • Stable with ceramic output capacitor
  • Flexibility of output voltage
  • 250 mA output current capability
  • Low dropout voltage
  • Very low current consumption in OFF mode
  • PG-DSO-8 packages
  • input voltage range -42 V to 45 V
  • Wide temperature range: -40 °C to 150 °C
  • Output short circuit to GND and battery

利点

  • Efficient and accurate V replication
  • Robust tracking power supply

図

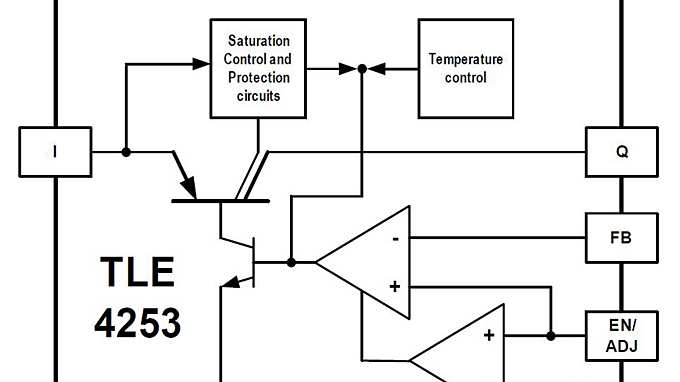

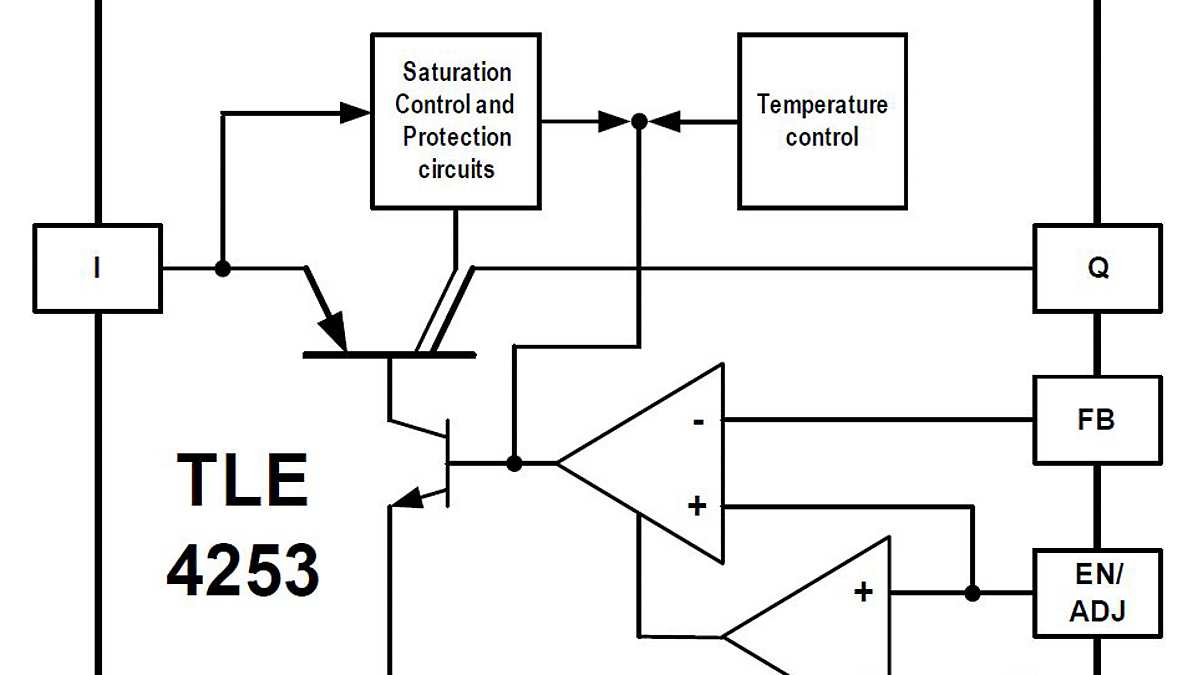

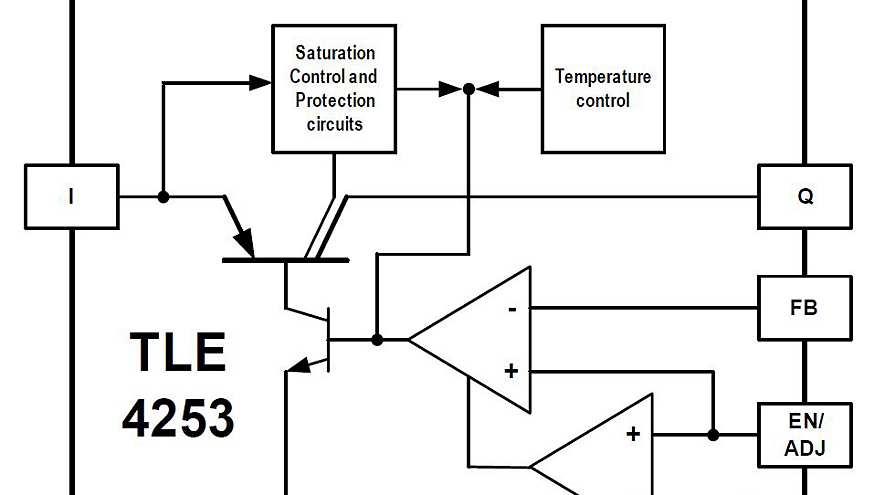

TLE4253-Block-Diagram
TLE4253-Block-Diagram
TLE4253-Block-Diagram TLE4253-Block-Diagram TLE4253-Block-Diagram
×
