TLE4250-2G

The TLE4250-2G is a monolithic integrated low dropout voltage tracker in a tiny SMD package PG-SCT595-5 with excellent thermal resistance.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4250-2G
TLE4250-2G
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    300 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Trackers
  • ベース製品
    TLE4250xx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Trackers
  • 予算価格€/ 1k
    0.3
  • 出力電圧タイプ
    Tracking
  • 出力電流 max
    50 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    4 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    0.5 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    140 µA
推奨
OPN
TLE42502GHTSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Designed for automotive environments, this IC supplies off-board loads, protecting itself from overload, over temperature, reverse polarity, and output short circuit. It regulates supply voltages up to 45V with high accuracy, driving loads up to 50mA. To minimize quiescent current, switch the TLE4250-2 to stand-by mode using the adjust/enable input.

機能

  • 50 mA Output Current Capability
  • Tiny SMD-Package PG-SCT595-5
  • Low Output Tracking Tolerance
  • Stable with Small Ceramic O/P Capacitor
  • Low Dropout Voltage
  • Combined Reference / Enable Input
  • Maximum i/p V -42V ≤VI≤ +45V
  • Reverse Polarity Protection
  • Output Short Circuit Proof to Ground
  • Overtemperature Protection
  • Temperature R -40°C≤Tj≤ 150°C

利点

  • Efficient and accurate V replication
  • Robust tracking power supply

図

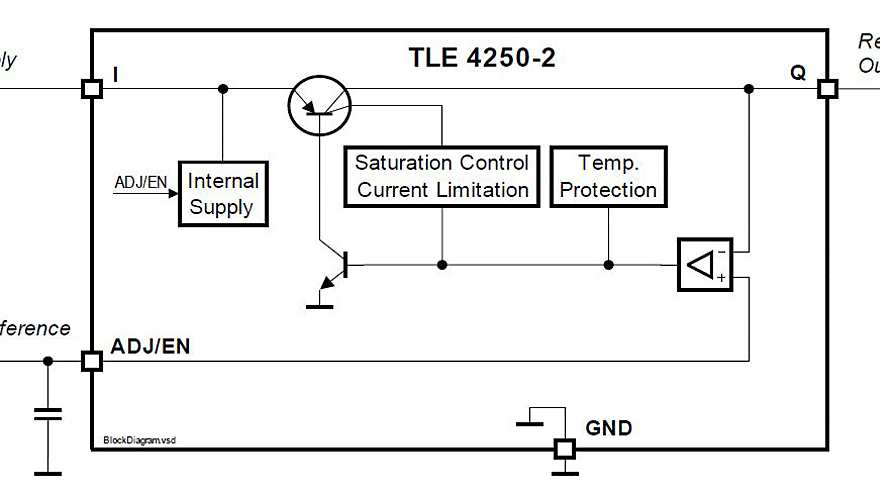

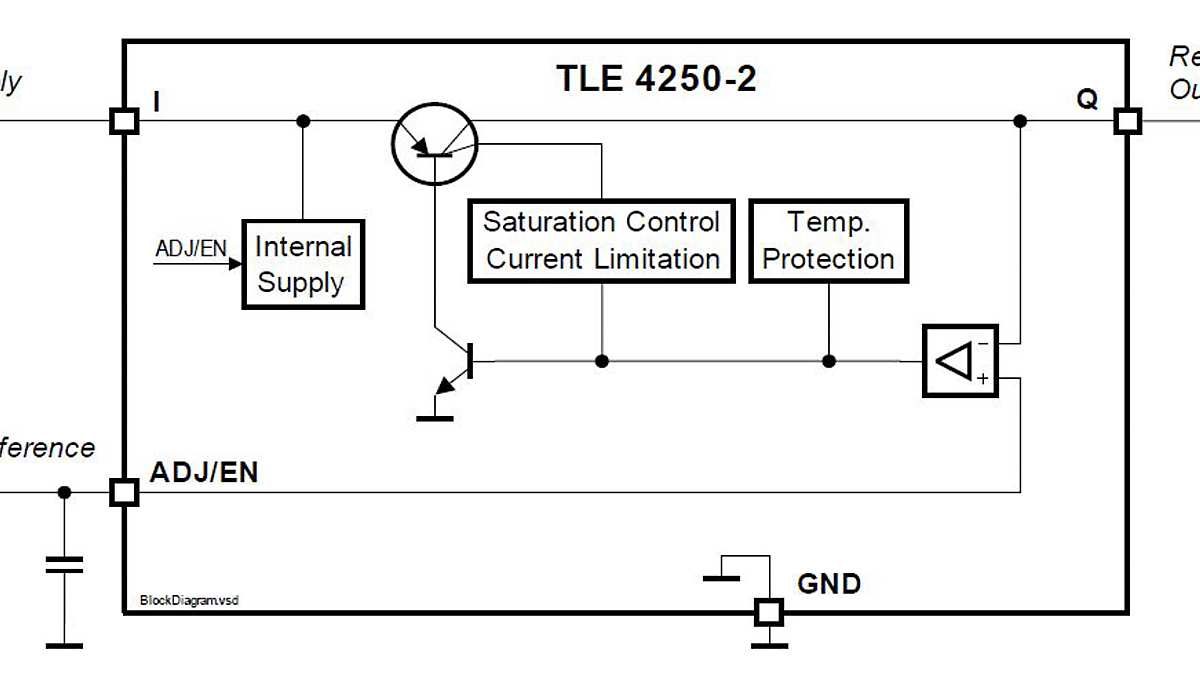

TLE4250-2-Blockdiagram
TLE4250-2-Blockdiagram
TLE4250-2-Blockdiagram TLE4250-2-Blockdiagram TLE4250-2-Blockdiagram
×
