TLD5098EP

The TLD5098EP is a LED boost controller with built in protection features
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD5098EP
TLD5098EP
データシート

Product details

  • fSW
    100 kHz to 500 kHz
  • Iq
    10 µA
  • PWM
    Yes
  • VS
    4.5 V to 45 V
  • Open Load Detection
    Yes
  • Topology
    Multitopology DC-DC controller
  • Operating Temperature
    -40 °C to 150 °C
  • Short Circuit Protection
    Yes
  • Type
    Multitopology
  • Tolerance
    3.3%
  • Dimming
    Analog and Digital
推奨
OPN
TLD5098EPXUMA1
製品ステータス active and preferred

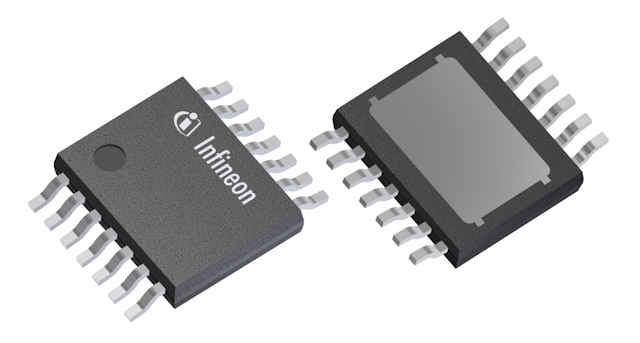

インフィニオンパッケージ PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLD5098EP controller offers flexible configurations (Boost, Buck, Buck-Boost, SEPIC, and Flyback) through external component adjustments. It is user-friendly and versatile, lacking SPI but boasting a strong feature set. TLD5098EP is ideal for applications needing diagnostic capabilities, analog/digital dimming, and a DC-DC boost concept, such as Day-time-running lights or combined Low-/High-Beams.

機能

  • Channel Multitopology DC-DC Controller
  • Constant Current||Constant V Regulation
  • Wide Input Voltage Range from 4.5V to45V
  • Very Low Shutdown Current: Iq_OFF<10 μA
  • Switching Frequency R from 100to500kHz
  • Synchronization with clock source
  • Analog Dimming to adjust avg LED current
  • Open Circuit Detection
  • Short to GND Protection
  • Output Overvoltage Protection
  • Internal Soft Start
