TDB6HK180N16RR
Active and preferred
RoHS対応

TDB6HK180N16RR

EconoBRIDGE™ 1600 V half controlled bridge with brake chopper
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TDB6HK180N16RR
TDB6HK180N16RR
個.
データシート

製品仕様情報

  • I(FSM) (最大)
    1400 A
  • IRMSM
    180 A
  • コンフィギュレーション
    Half Controlled Bridges with Brake Chopper
  • パッケージ
    EconoBRIDGE™
  • 電圧クラス (最大)
    1600 V
推奨
OPN
TDB6HK180N16RRBPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-ECONO2B
パッケージ名 N/A
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-ECONO2B
パッケージ名 -
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
eupec™ EconoBRIDGE™ - 1600V Half Controlled Bridge Module with Brake Chopper for a more compact converter design.

特長

  • 2.5 kV AC 1min insulation
  • Al2O3 substrate
  • High power density
  • High mechanical robustness
  • Isolated Copper base plate
  • Solder contact technology
  • RoHS compliant

図

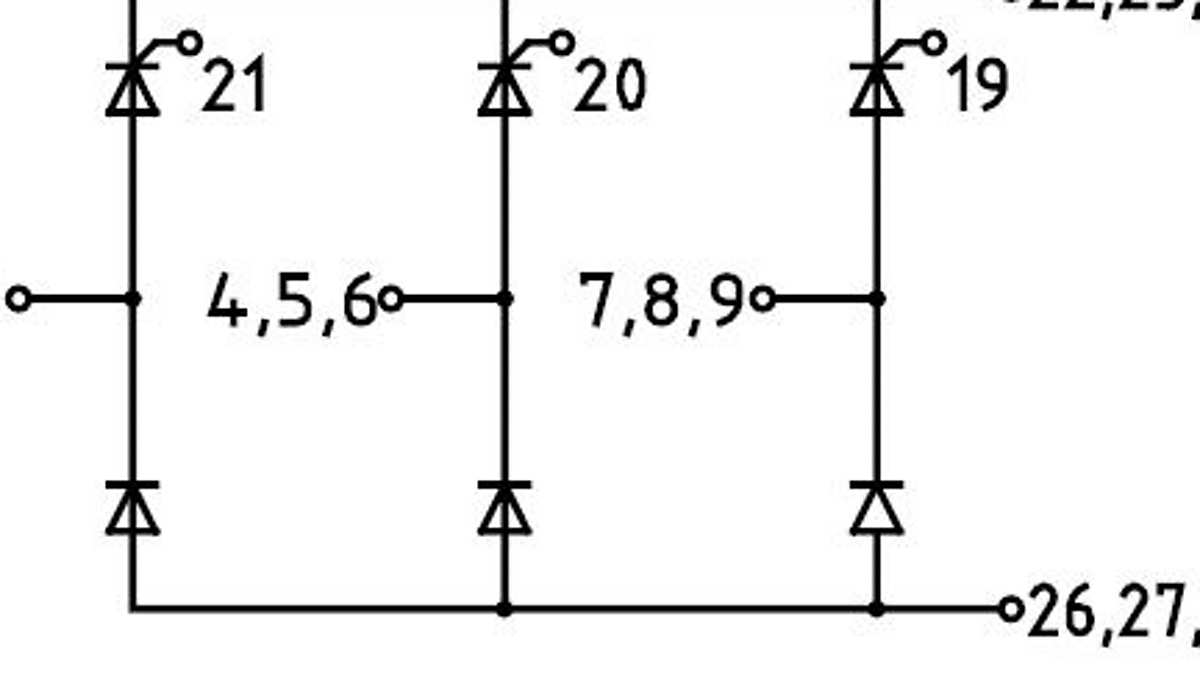

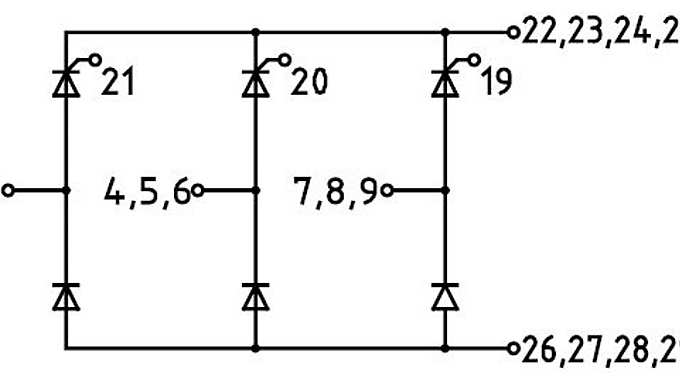

Circuit_diagram_eupec_EconoBRIDGE_2_Rectifier_e
Circuit_diagram_eupec_EconoBRIDGE_2_Rectifier_e
Circuit_diagram_eupec_EconoBRIDGE_2_Rectifier_e Circuit_diagram_eupec_EconoBRIDGE_2_Rectifier_e Circuit_diagram_eupec_EconoBRIDGE_2_Rectifier_e
×
