TD820N16KOF

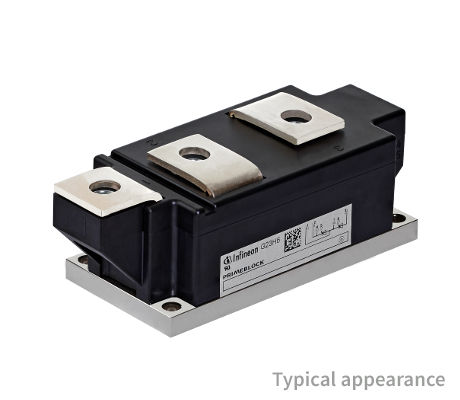

60 mm Thyristor/Diode Module with 1600 V in pressure contact technology
データシート
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TD820N16KOF
TD820N16KOF
EA.
データシート

Product details

  • (diT/dt)cr [A/µs] (@DIN IEC 747- 6)
    200
  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    820/85
  • IFSM / ITSM [A] (@10ms, Tvj max)
    24800
  • rT [mΩ] (@Tvj max)
    0.23
  • RthJC [K/W] (@180° el sin)
    0.048
  • Tvj [°C]
    135
  • VDRM / VRRM [V]
    1600
  • VT0 [V] (@Tvj max)
    0.8
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    2020
  • Configuration
    SCR / Diode Phase Control
  • Housing
    60 mm
  • Product Line
    Prime Block
推奨
OPN
TD820N16KOFXPSA1 TD820N16KOFHPSA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ BG-PB60E2C-1 BG-PB60AT-1
パッケージ名 N/A N/A
包装サイズ 2 2
包装形態 TRAY TRAY
水分レベル NA NA
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー Yes No
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ BG-PB60E2C-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ BG-PB60AT-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Thyristor/Diode 60 mm Prime Block 1600 V, 820 A module for phase control in pressure contact technology . Also available with pre-applied Thermal Interface Material .

機能

  • Pressure contact technology
  • Industrial standard package
  • Electrically insulated baseplate
