T1503N80TOH PR

8000 V Light Triggered Phase Control Thyristor Diode Disc
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

T1503N80TOH PR
T1503N80TOH PR
データシート

製品仕様情報

  • ITAVM/TC [A/°C] (@180° el sin)
    1770/85
  • ITAVM
    1770 (180 ° el sin)
  • ITSM [A] (@10ms, Tvj max)
    55000
  • ITSM
    55000 A
  • rT [mΩ] (@Tvj max) (最大)
    0.44
  • RthJC [K/kW] (@180° el sin) (最大)
    6.3
  • TQ [μs]
    550
  • Tvj [°C] (最大)
    120
  • VDRM / VRRM [V]
    8000
  • VDRM/ VRRM (V)
    8000 V
  • VT/IT [V/kA] (@Tvj max)
    3.00/4.0
  • VT0 [V] (@Tvj max) (最大)
    1.24
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    15125
  • クランプ力 [kn] 範囲
    63～91
  • コンフィギュレーション
    Light Triggered Phase Control Thyristor
  • パッケージ
    Disc dia 150mm height 40mm / Ceramic
推奨
OPN
T1503N80TOHPRXPSA1
製品ステータス active and preferred
インフィニオン パッケージ BG-T15040L-1
パッケージ名 N/A
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ BG-T15040L-1
パッケージ名 -
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
Light Triggered Thyristor discs 8000 V, 1770 A with 150 mm diameter and height of 40 mm in high reliable, robust and hermetic sealed ceramic housing.

特長

  • Full blocking capability 50/60 Hz
  • High DC blocking stability
  • High case non-rupture current
  • High turn-on di/dt capability
  • High surge current capability
  • High di/dt capability
  • High dv/dt capability

図

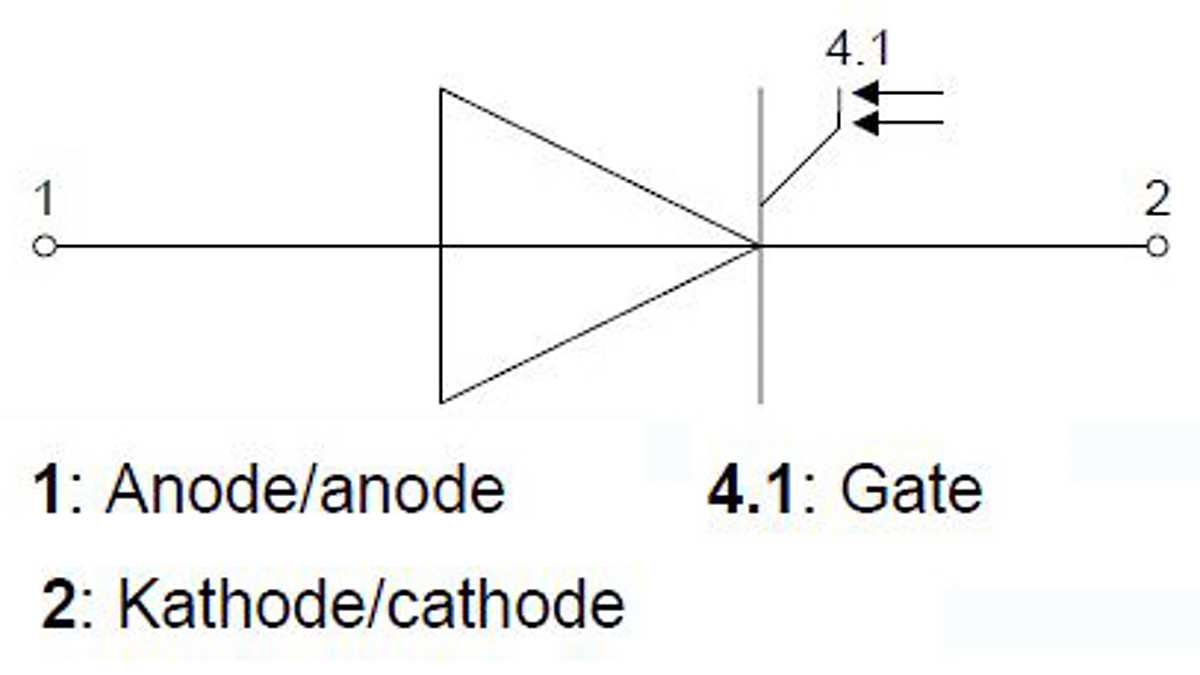

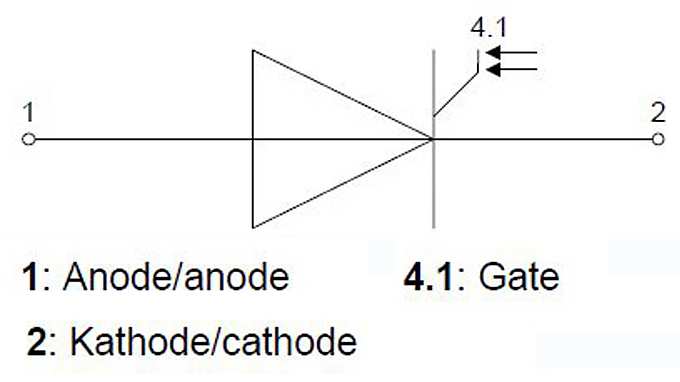

Circuit_diagram_Thyristor
Circuit_diagram_Thyristor
Circuit_diagram_Thyristor Circuit_diagram_Thyristor Circuit_diagram_Thyristor
×
