SPB04N60S5
SPB04N60S5
データシート

製品仕様情報

  • ID (最大)
    4.5 A
  • ID (@25°C) (最大)
    4.5 A
  • IDpuls (最大)
    9 A
  • Ptot (最大)
    50 W
  • QG
    17.6 nC
  • QG (typ @10V)
    17.6 nC
  • RDS (on) (最大)
    950 mΩ
  • RDS (on) (@10V) (最大)
    950 mΩ
  • RthJC (最大)
    2.5 K/W
  • Rth
    2.5 K/W
  • VDS (最大)
    600 V
  • VGS(th) (範囲)
    3.5 V ～ 5.5 V

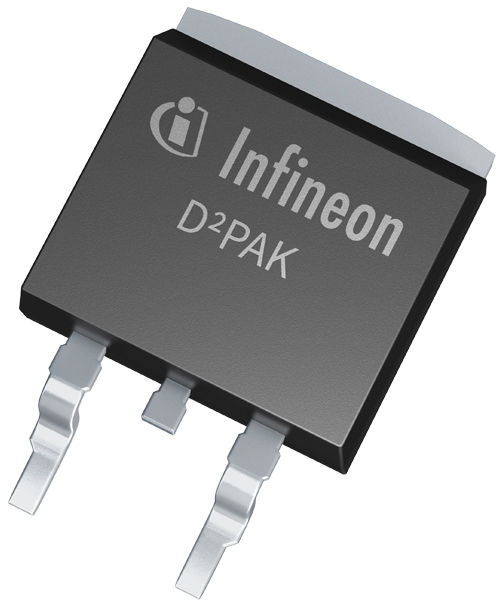

  • パッケージ
    D2PAK (TO-263)
  • 実装
    SMT
  • 極性
    N
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:

特長

  • Innovative high voltage technology
  • Worldwide best R DS(on) in TO-251 and TO-252
  • Ultra low gate charge
  • Periodic avalanche rated
  • Extreme dv/dt rated
  • Ultra low effective capacitances
  • Improved transconductance
