新規設計は非推奨
RoHS準拠
鉛フリー

SPA20N65C3

データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

SPA20N65C3
SPA20N65C3
データシート

Product details

  • ID (@25°C) max
    20.7 A
  • ID max
    20.7 A
  • IDpuls max
    62.1 A
  • Ptot max
    34.5 W
  • QG
    87 nC
  • QG (typ @10V)
    87 nC
  • RDS (on) max
    190 mΩ
  • RDS (on) (@10V) max
    190 mΩ
  • RthJA max
    80 K/W
  • RthJC max
    3.6 K/W
  • Rth
    3.6 K/W
  • VDS max
    650 V
  • VGS(th)
    2.1 V to 3.9 V

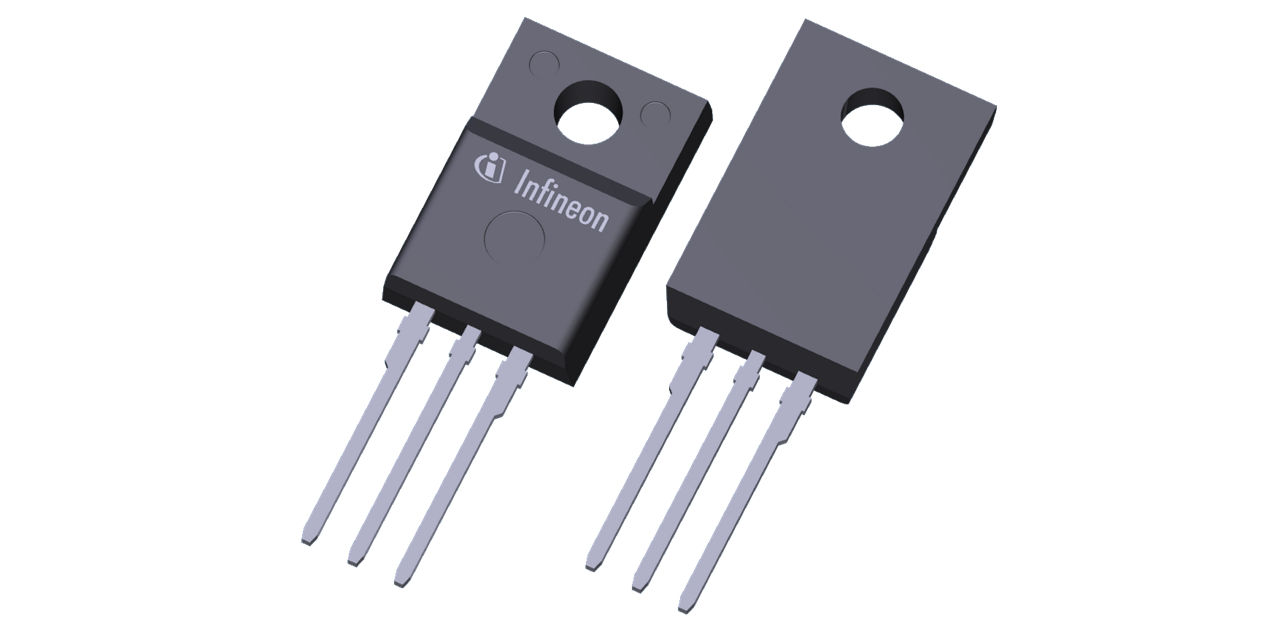

  • Package
    TO-220 FullPAK
  • Budgetary Price €/1k
    1.77
  • Operating Temperature min
    -55 °C
  • Mounting
    THT
  • Polarity
    N
OPN
SPA20N65C3XKSA1
製品ステータス not for new design
インフィニオンパッケージ
PG-TO220-3
パッケージ名 TO220 FullPAK
包装サイズ 500
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ
PG-TO220-3
パッケージ名 TO220 FullPAK
包装サイズ 500
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
650V CoolMOS™ C3 is Infineon's third series of CoolMOS™ with market entry in 2001. Replacement for 650V CoolMOS™ C3 is CoolMOS™ P7 .

機能

  • Low specific on-state resistance (RDS(on)*A)
  • Very low energy storage in output capacitance (Eoss) @400V
  • Low gate charge (Qg)
  • Fieldproven CoolMOS™ quality
  • CoolMOS™ technology has been manufactured by Infineon since 1998

利点

  • High efficiency and power density
  • Outstanding cost/performance
  • High reliability
  • Ease-of-use
