IRSM836-024MA

CIPOS™ Nano 250 V, 2.2 Ω three-phase intelligent power module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM836-024MA
IRSM836-024MA
データシート

Product details

  • Pmot (10kHz)
    40 W
  • RDS (on) (@ Tj = 25°C) max
    2.2 Ω
  • コンフィギュレーション
    3 Phase Open Source
  • スイッチ タイプ
    MOSFET
  • 内蔵NTC
    No
  • 定格電流
    2 A
  • 暗号化
    No
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Nano
  • 製品名
    IRSM836-024MA
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    250 V
OPN
IRSM836-024MA IRSM836-024MATR
製品ステータス not for new design not for new design
インフィニオンパッケージ QFN 12X12 36L QFN 12X12 36L
パッケージ名 QFN 12x12 QFN 12x12
包装サイズ 800 2000
包装形態 TRAY TAPE & REEL
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ QFN 12X12 36L
パッケージ名 QFN 12x12
包装サイズ 800
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ QFN 12X12 36L
パッケージ名 QFN 12x12
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
CIPOS™ Nano 250 V, 2.2 Ω three-phase MOSFET based intelligent power module with open source in 12x12 package providing fully-featured compact inverter solution with excellent thermal conduction for motor drive applications including wide range of home appliances, low power industrial drives, and etc.

機能

  • Low RDS(on) Trench FREDFETs based
  • Integrated bootstrap functionality
  • Undervoltage lockout
  • Matched prop. delay for both chan.
  • Cross-conduction prevention logic
  • 3.3 V input logic compatible
  • Active high HIN and LIN
  • M. power rating up to 40 W@10 kHz

図

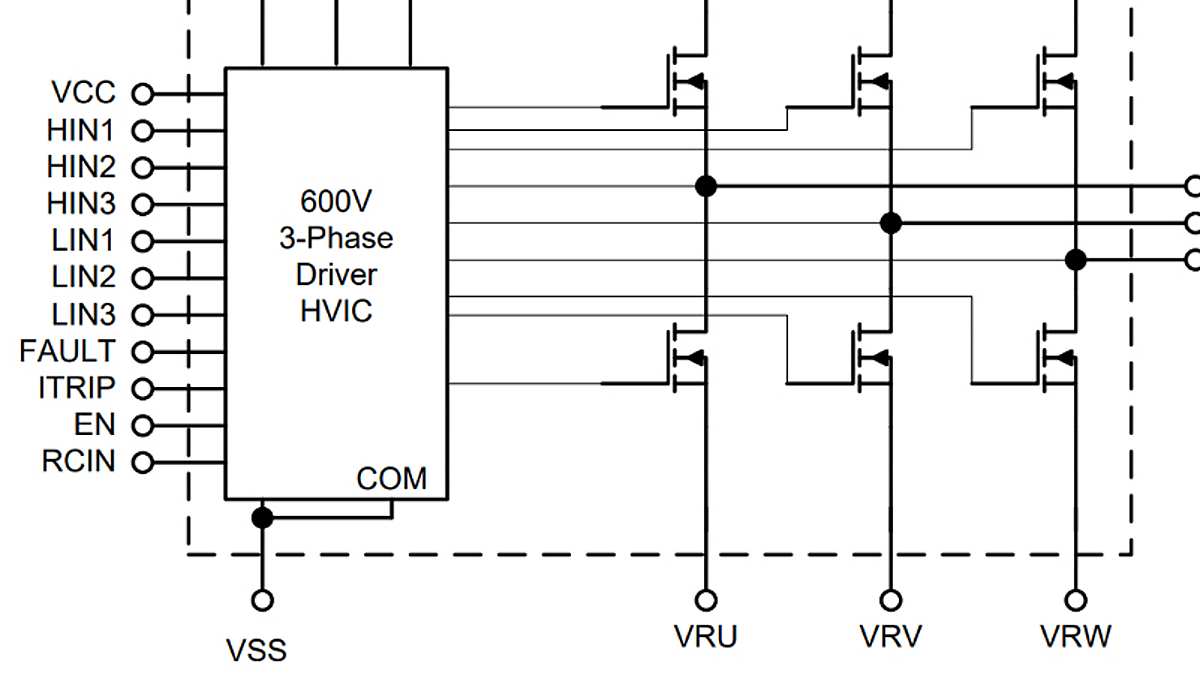

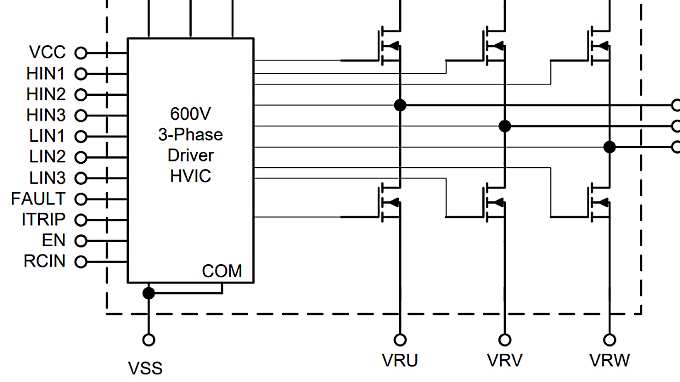

Internal_IRSM836-024MA
Internal_IRSM836-024MA
Internal_IRSM836-024MA Internal_IRSM836-024MA Internal_IRSM836-024MA
×
