IRS4427S

25 V dual-channel low-side gate driver IC
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS4427S
IRS4427S
EA.
データシート

Product details

  • VBS UVLO (On)
    11 V
  • VBS UVLO (Off)
    9.2 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    2
  • 伝搬遅延オフ
    50 ns
  • 伝搬遅延オン
    50 ns
  • 入力 Vcc
    6 V to 20 V
  • 出力電流 (Sink)
    3.3 A
  • 出力電流 (Source)
    2.3 A
  • 認定
    Industrial
  • 電圧クラス
    25 V
推奨
OPN
IRS4427STRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 25 V dual-channel low-side gate driver IC with typical 2.3 A source and 3.3 A sink currents in 8-lead SOIC and PDIP package for MOSFETs and IGBTs .The proprietary latch immune CMOS technologies enable ruggedized monolithic construction. The logic inputs are compatible with standard CMOS or LSTTL output.The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction.

機能

  • Supply volt. rage with 25 V Vccmax
  • Gate drive supply: 6 V to 20 V
  • CMOS Schmitt-triggered inputs
  • 3.3 V and 5 V logic compatible
  • Two independent gate drivers
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs

図

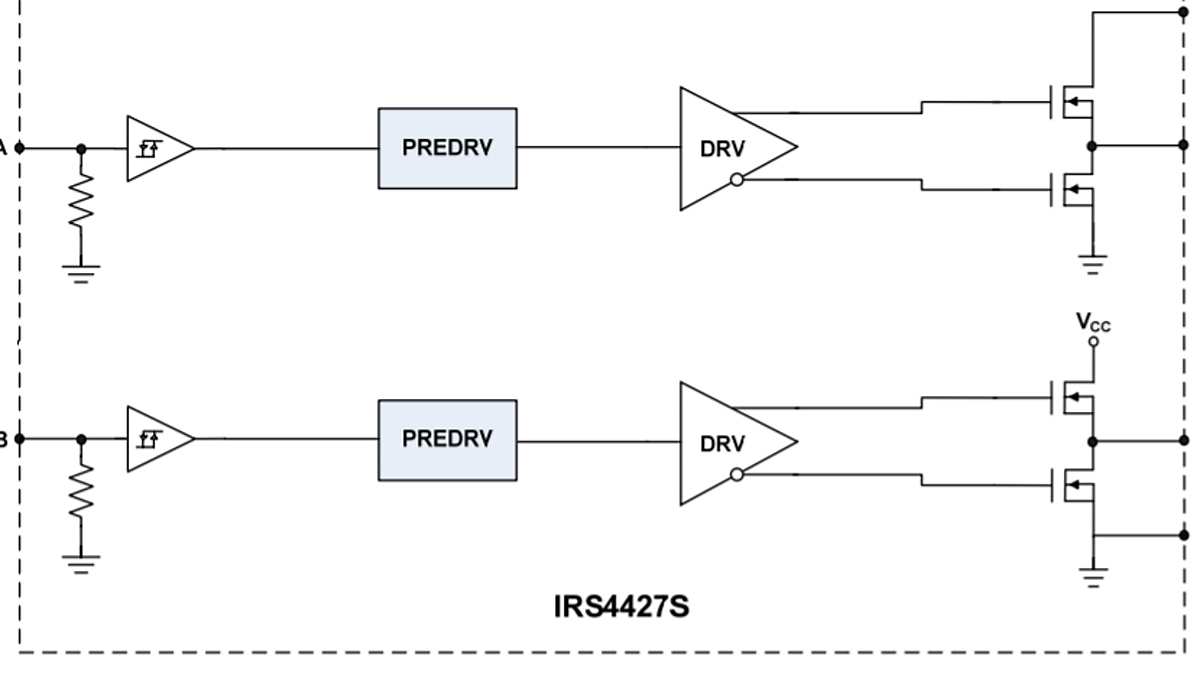

Circuit_Diagramm_IRS4427S
Circuit_Diagramm_IRS4427S
Circuit_Diagramm_IRS4427S Circuit_Diagramm_IRS4427S Circuit_Diagramm_IRS4427S
×
