IRS44273L

25 V single-channel low-side gate driver IC
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS44273L
IRS44273L
EA.
データシート

Product details

  • VBS UVLO (On)
    11 V
  • VCC UVLO (On)
    10.2 V
  • VCC UVLO (Off)
    9.2 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    1
  • 伝搬遅延オフ
    50 ns
  • 伝搬遅延オン
    50 ns
  • 入力 Vcc min
    6 V
  • 出力電流 (Sink)
    1.5 A
  • 出力電流 (Source)
    1.5 A
  • 認定
    Industrial
  • 電圧クラス
    25 V
推奨
OPN
IRS44273LTRPBF
製品ステータス active and preferred
インフィニオンパッケージ SOT23
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ SOT23
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 25 V single-channel, low-side gate driver IC with typical 1.5 A source and 1.5 A sink currents in 5-lead SOT23 package for MOSFETs and IGBTs. The proprietary latch immune CMOS technologies enable ruggedized monolithic construction. The logic inputs are compatible with standard CMOS or LSTTL output. The output drivers feature a current buffer stage.

機能

  • Supply volt. rage with 25 V Vccmax
  • Under voltage lockout for IGBTs
  • Dual gate drive OUT pins
  • CMOS Schmitt-triggered inputs
  • 3.3 V logic compatible
  • Output in phase with input

図

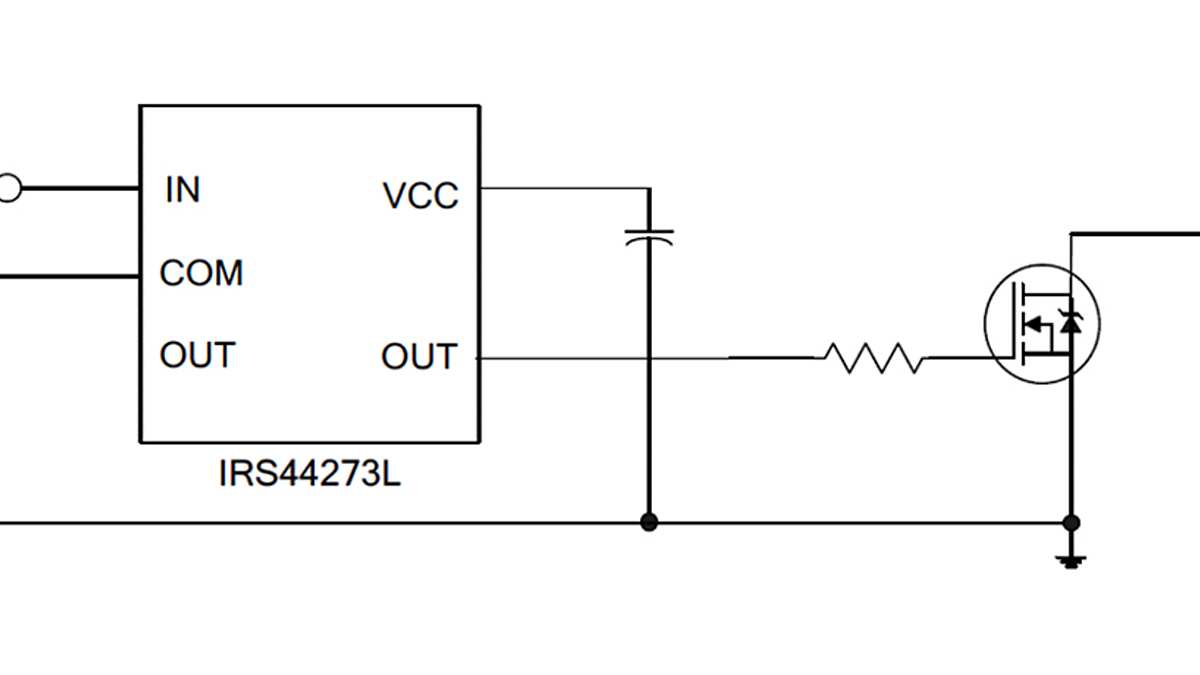

Typical_connection_IRS44273L
Typical_connection_IRS44273L
Typical_connection_IRS44273L Typical_connection_IRS44273L Typical_connection_IRS44273L

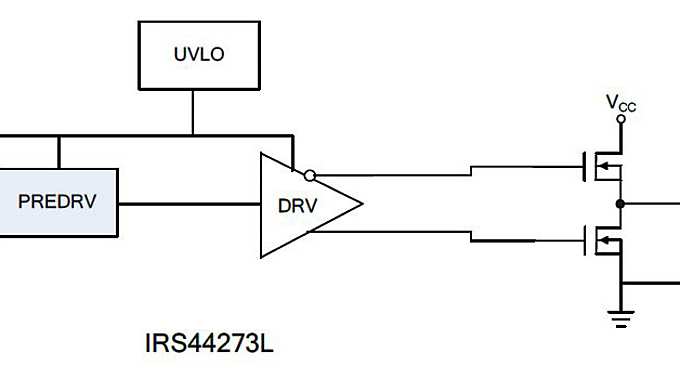

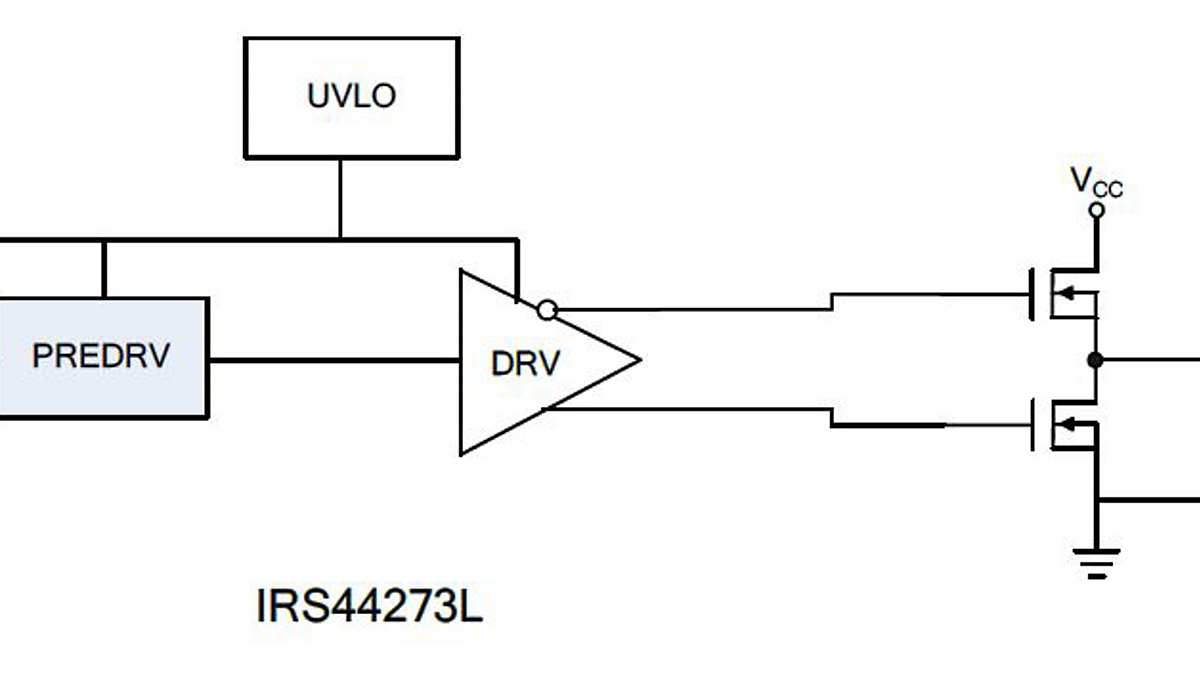

Circuit_Diagramm_IRS44273L Circuit_Diagramm_IRS44273L Circuit_Diagramm_IRS44273L
×
