IRS4427

25 V dual low-side gate driver IC
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS4427
IRS4427
EA.
データシート

Product details

  • VBS UVLO (On)
    11 V
  • VBS UVLO (Off)
    9.2 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    2
  • 伝搬遅延オフ
    50 ns
  • 伝搬遅延オン
    50 ns
  • 入力 Vcc
    6 V to 20 V
  • 出力電流 (Sink)
    3.3 A
  • 出力電流 (Source)
    2.3 A
  • 認定
    Industrial
  • 電圧クラス
    25 V
推奨
OPN
IRS4427PBF
製品ステータス active and preferred
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 25 V dual low-side gate driver IC with typical 2.3 A source and 3.3 A sink current in 8 Lead PDIP package with level-shift technology for IGBTs and MOSFETs . Also available in 8 Lead SOIC.

機能

  • Gate drive supply range: 6 to 20 V
  • CMOS Schmitt-triggered inputs
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs
  • Out. out of phase with in. (IR4426)
  • Also available LEAD-FREE

図

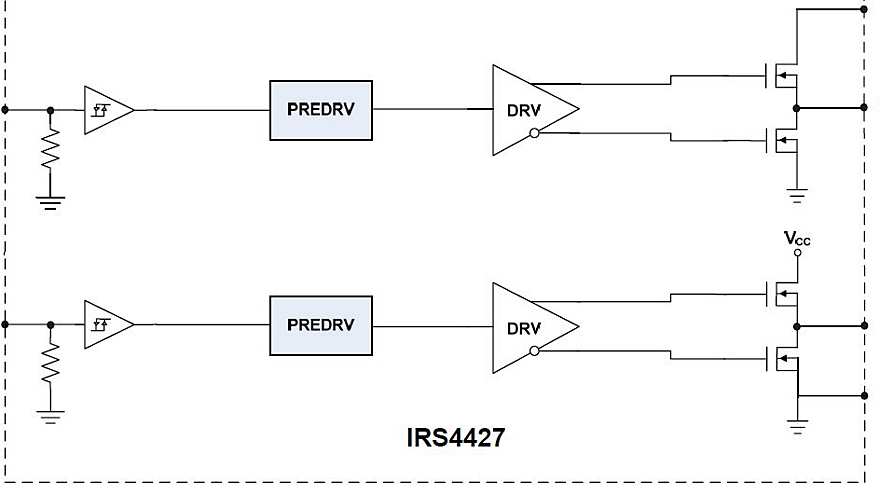

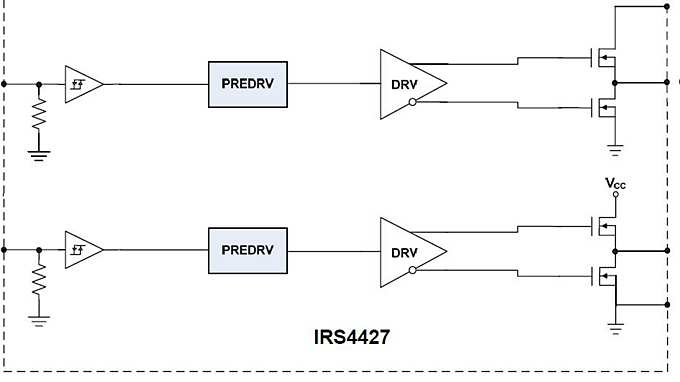

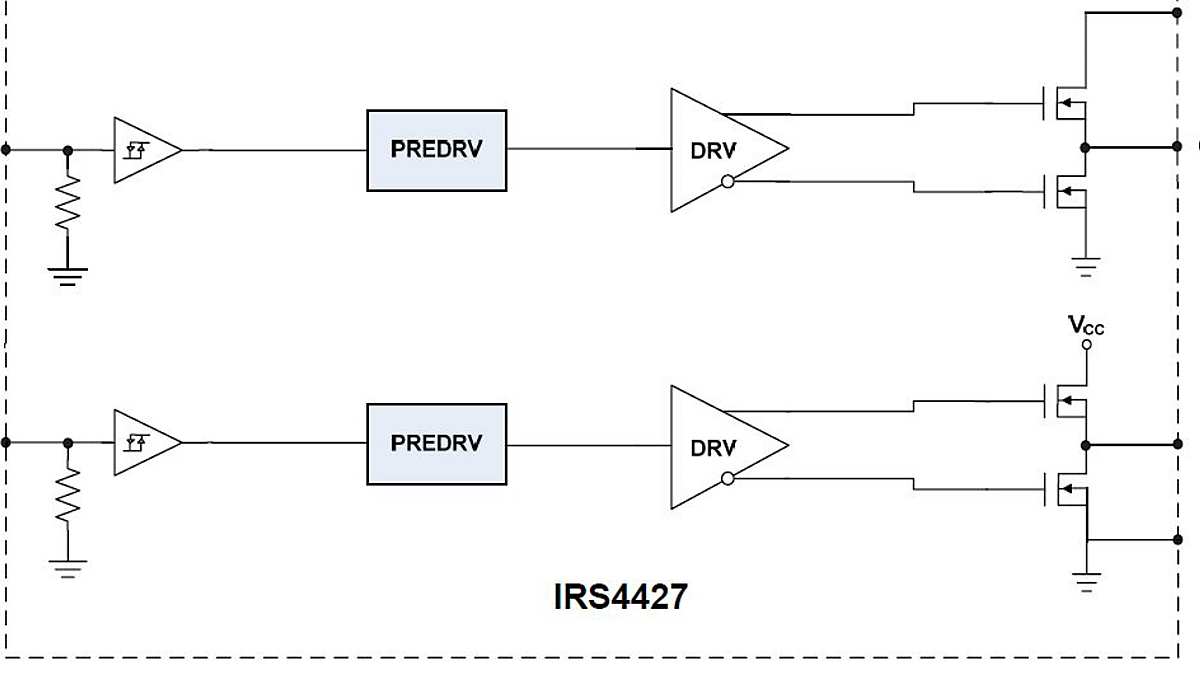

Circuit_Diagramm_IRS4427
Circuit_Diagramm_IRS4427
Circuit_Diagramm_IRS4427 Circuit_Diagramm_IRS4427 Circuit_Diagramm_IRS4427
×
