IRS27951

600V Half Bridge High Voltage Controller IC for Fixed/Variable Frequency DC-DC Resonant Converters with Overcurrent Vs Threshold Fixed at 2V
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS27951
IRS27951
データシート

Product details

  • OCP閾値
    2 V
  • VCC
    10 V to 20 V
  • デッドタイム調整
    200-2000
  • パッケージ
    8-lead SOIC
  • 出力電流 (Source)
    300 mA
  • 出力電流 (Sink)
    900 mA
  • 周波数
    25 kHz to 500 kHz
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:

利点

  • Simple primary-side control solution for fixed and variable frequency DC-DC resonant converters.
  • Max 500kHz per channel output with 50% duty cycle
  • Floating channel bootstrap operation up to +600Vdc
  • Programmable minimum and maximum switching frequency
  • Programmable soft start frequency and soft start time
  • Programmable dead time
  • Micropower start-up and ultra low quiescent current
  • Over-current protection using low side MOSFET Rds(on)
  • User initiated micropower "Sleep mode"
  • Under-voltage Lockout
  • Simple design with minimal component count.
  • Lead-free

用途

図

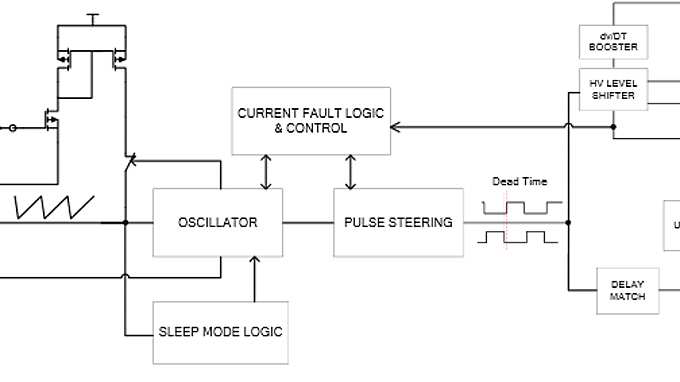

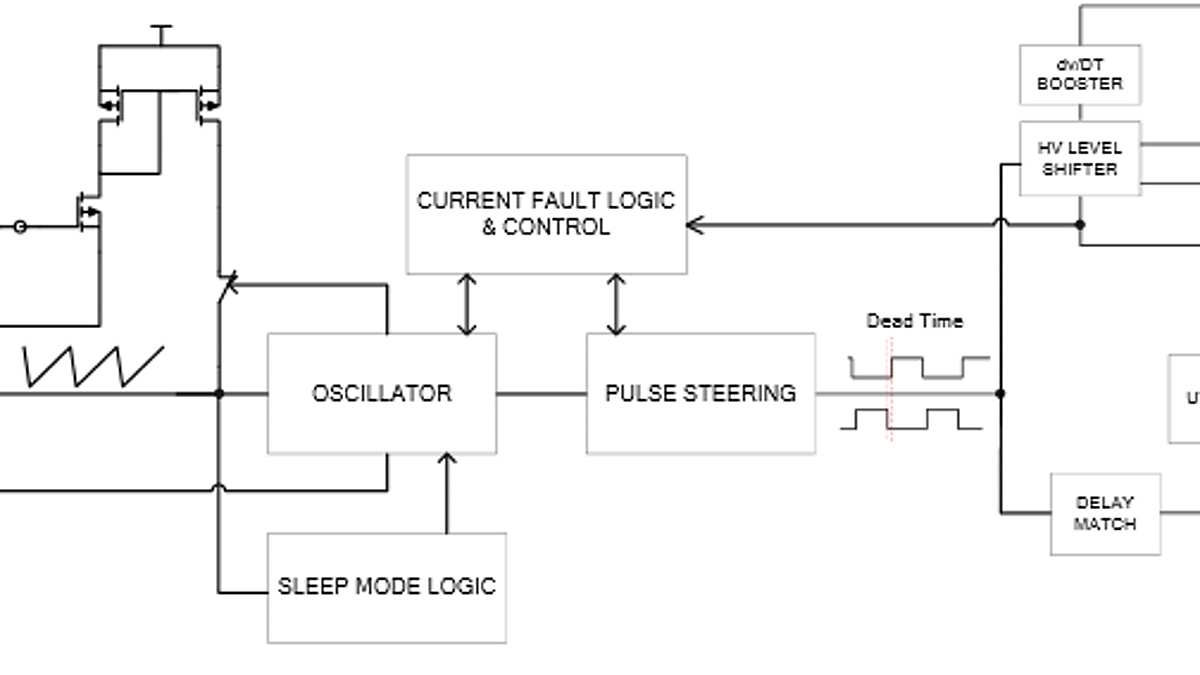

fbd-irs27951
fbd-irs27951
fbd-irs27951 fbd-irs27951 fbd-irs27951

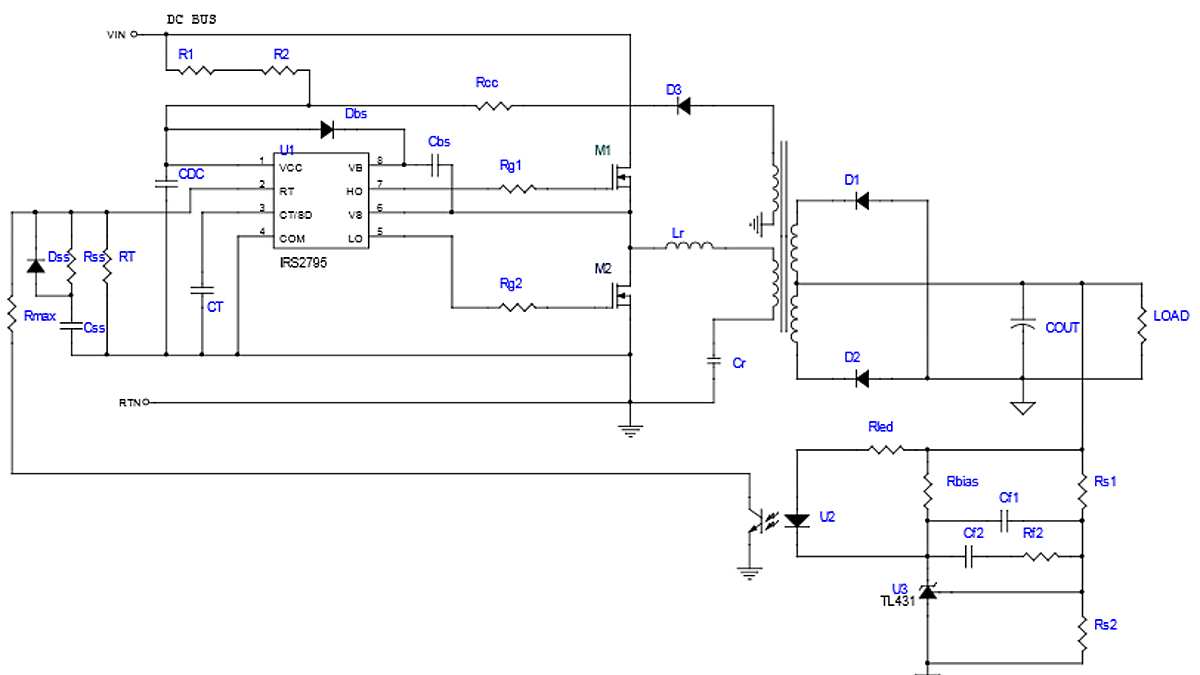

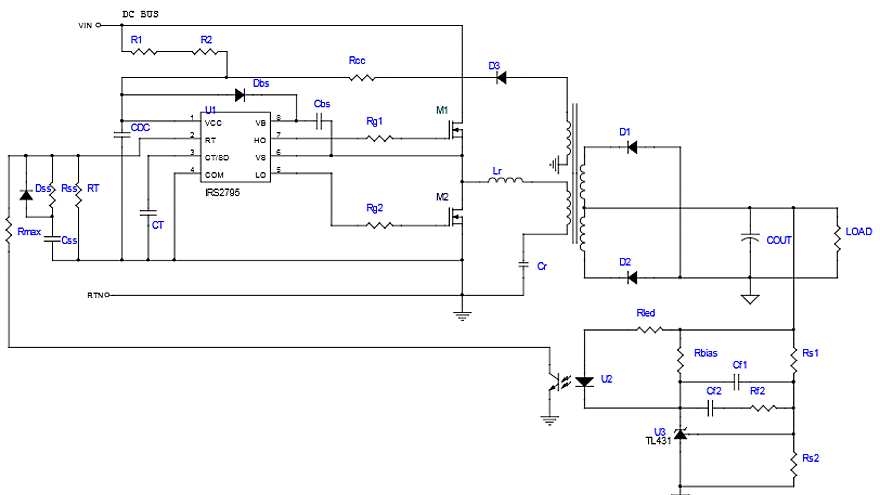

tc-irs27951 tc-irs27951 tc-irs27951
×
