IRS2453DS

600 V full-bridge gate driver IC with oscillator, integrated bootstrap FET, and shutdown
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2453DS
IRS2453DS
EA.
データシート

Product details

  • VBS UVLO (Off)
    8 V
  • VBS UVLO (On)
    9 V
  • VCC UVLO (Off)
    9 V
  • VCC UVLO (On)
    11 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Full Bridge
  • チャネル
    4
  • 入力 Vcc min
    10.1 V
  • 出力電流 (Sink)
    0.26 A
  • 出力電流 (Source)
    0.18 A
  • 製品名
    IRS2453DS
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2453DSTRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 14N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 14N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 600 V full-bridge Gate Driver IC with typical 0.18 A source and 0.26 A sink currents in 14-Lead SOIC package for IGBTs and MOSFETs . Also available in 14-Lead PDIP. It also includes latched and non-latched shutdown pins.

機能

  • Integ. 600 V full-bridge driver
  • CT, RT programmable oscillator
  • 15.6 V Zener clamp on Vcc
  • Micropower startup
  • Logic level latched shutdown pin
  • Non-latched shutdown on CT pin
  • Internal bootstrap FETs
  • Excellent latch immunity
  • ESD protection on all pins
  • 14-lead SOIC
  • 1 μs (typ.) internal dead time
  • RoHS compliant

図

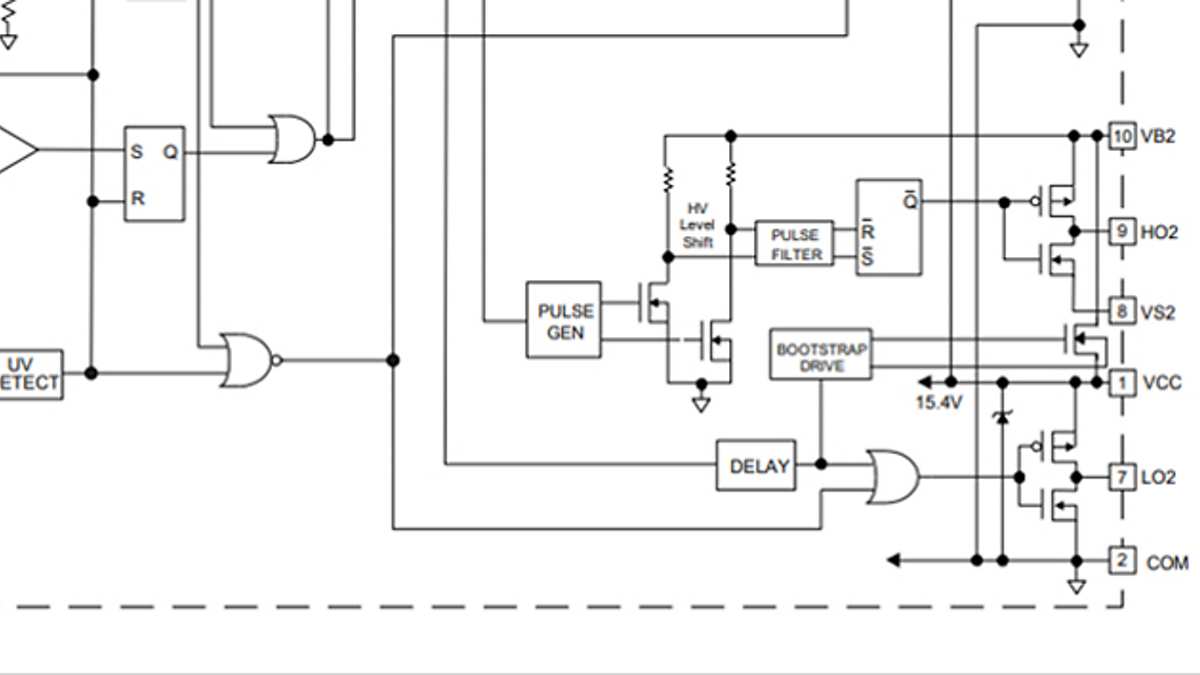

Block_IRS2453x
Block_IRS2453x
Block_IRS2453x Block_IRS2453x Block_IRS2453x

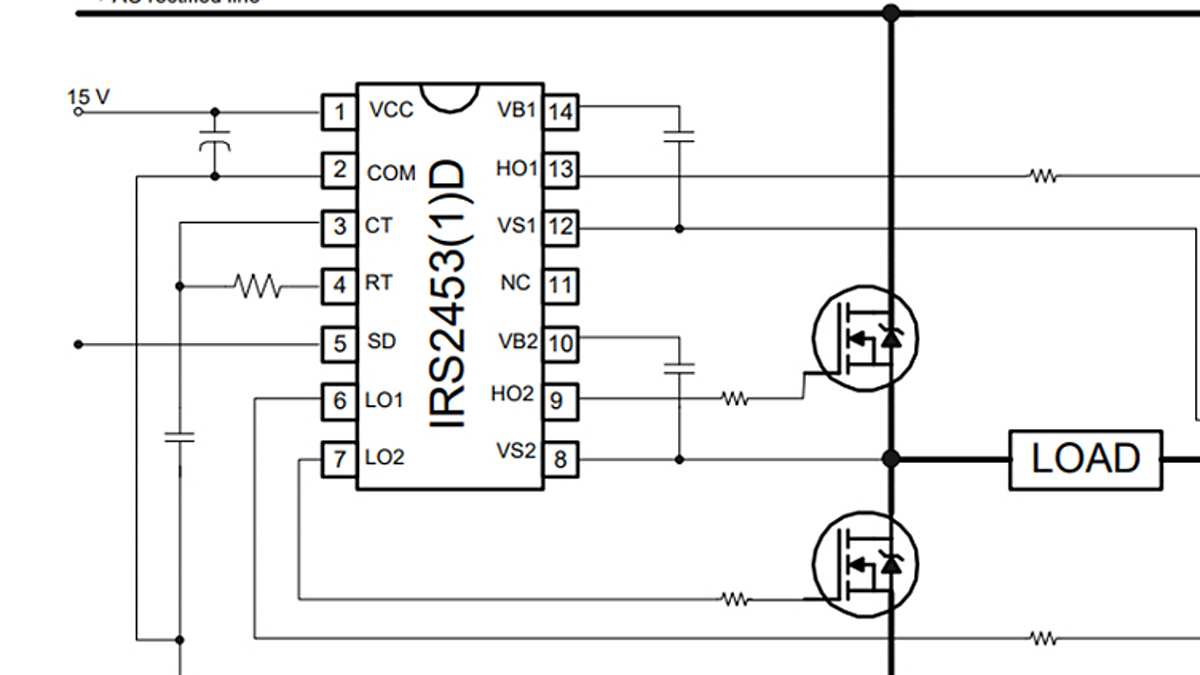

Connection_IRS2453x Connection_IRS2453x Connection_IRS2453x
×
modalImg
