IRS2334M

600 V three-phase gate driver IC with shoot through protection
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2334M
IRS2334M
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    11.1 V
  • VBS UVLO (Off)
    10.9 V
  • VCC UVLO (On)
    11.1 V
  • VCC UVLO (Off)
    10.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    530 ns
  • 伝搬遅延オン
    530 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Source)
    0.2 A
  • 出力電流 (Sink)
    0.35 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2334MTRPBF
製品ステータス active and preferred
インフィニオン パッケージ MLPQ 5X5 28L
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ MLPQ 5X5 28L
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
600 V Three Phase Driver IC with typical 0.2 A source and 0.35 A sink currents in MLPQ 5x5 28L package for IGBTs and MOSFETs. Also available in 20 Lead SOICWB

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Integrated dead time protection
  • Shoot-through prevention logic
  • Undervolt. lockout for both channel
  • Independent 3 half-bridge drivers
  • 3.3 V logic compatible
  • Advanced input filter
  • Matched prop. delay for both chan.

図

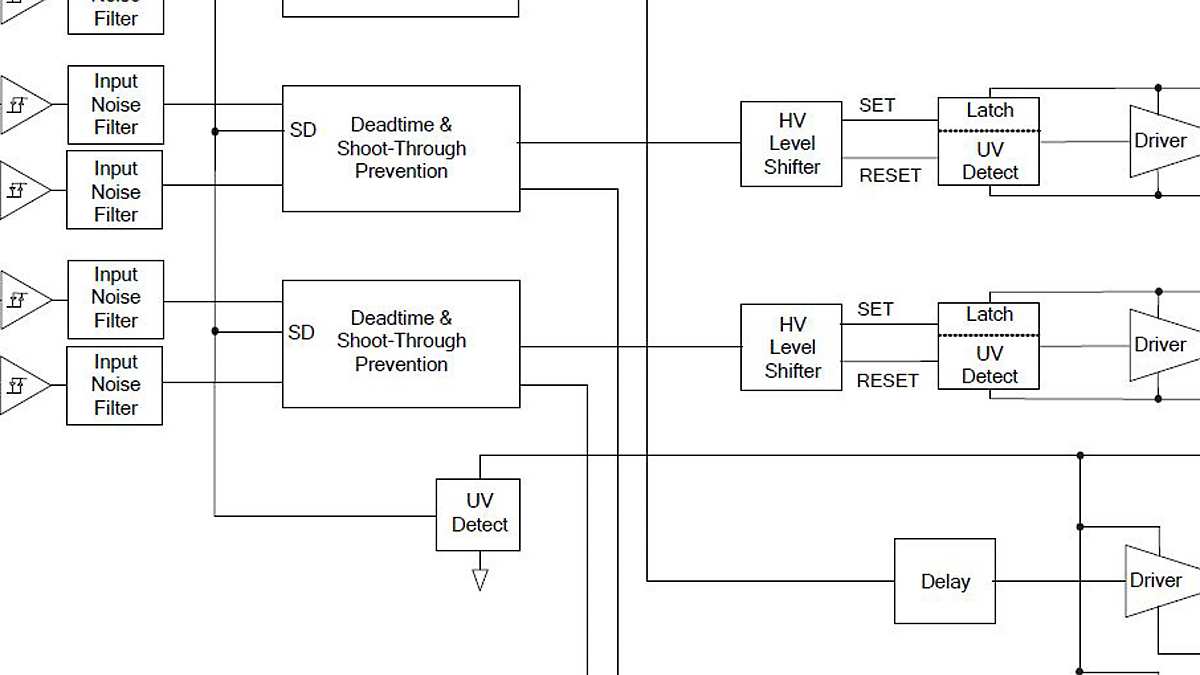

Circuit_Diagramm_IRS2334M
Circuit_Diagramm_IRS2334M
Circuit_Diagramm_IRS2334M Circuit_Diagramm_IRS2334M Circuit_Diagramm_IRS2334M
×
