IRS21271S

600 V single high-side gate driver IC with over current protection and fault reporting
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS21271S
IRS21271S
データシート

Product details

  • VBS UVLO (Off)
    6.8 V
  • VBS UVLO (On)
    7.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    150 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.29 A
  • 出力電流 (Sink)
    0.6 A
  • 製品名
    IRS21271S
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS21271STRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ 600 V high side gate driver IC with typical 0.29 A source and 0.6 A sink currents in 8 SOIC package for IGBTs and MOSFETs . Also available in 8 Lead PDIP.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Appli.-specific gate drive range:
  • Automotive: 9 V to 20 V
  • Motor Drive: 12 V to 20 V
  • Undervoltage lockout
  • 3.3, 5, & 15 V input logic compati.
  • FAULT lead indicates shutdown

図

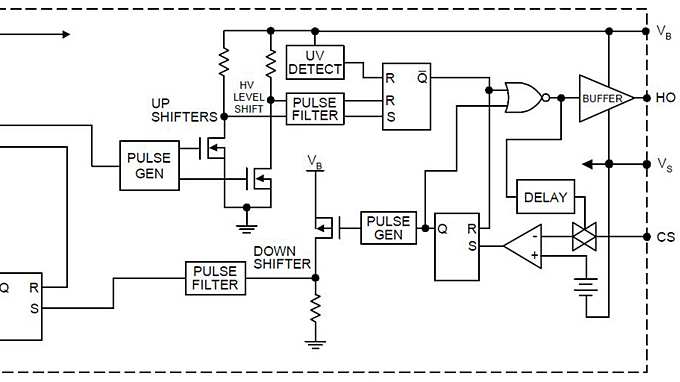

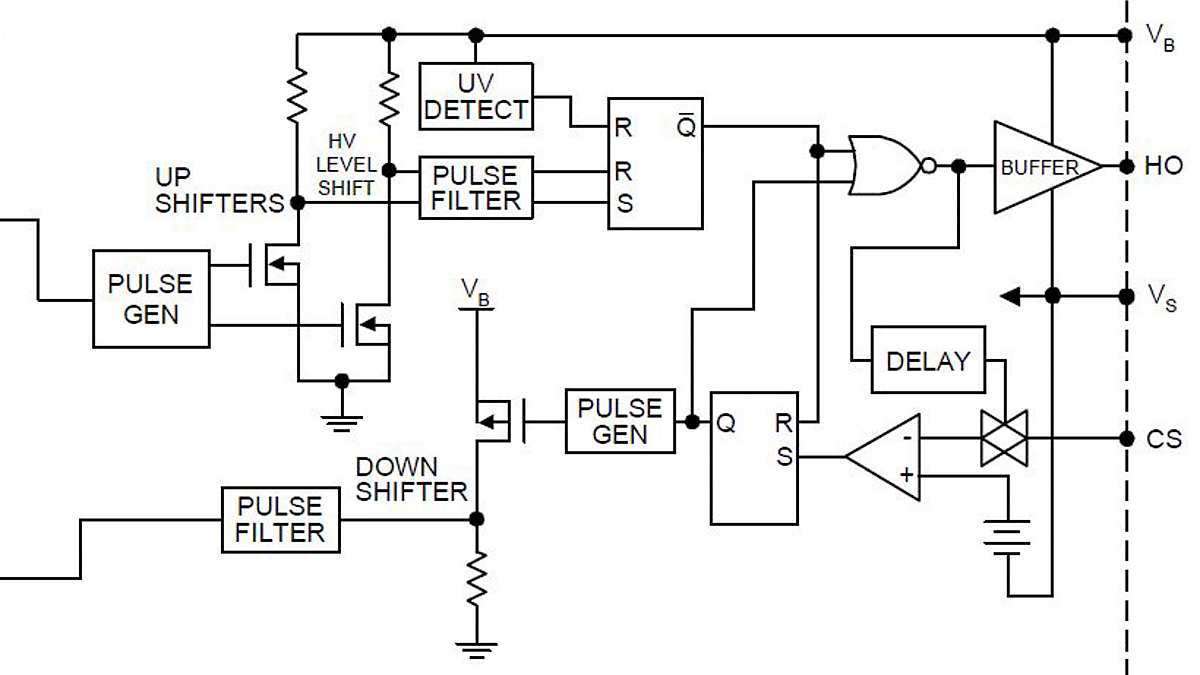

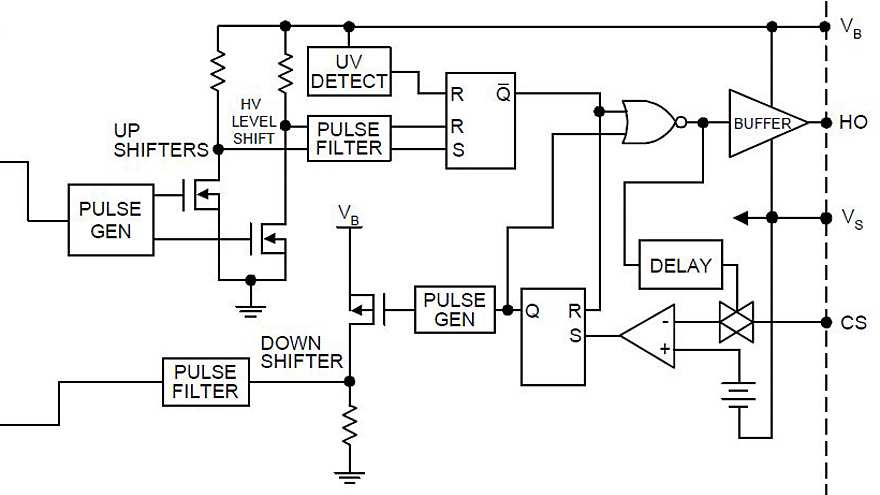

Circuit_Diagramm_IRS21271
Circuit_Diagramm_IRS21271
Circuit_Diagramm_IRS21271 Circuit_Diagramm_IRS21271 Circuit_Diagramm_IRS21271
×
