IRS2110S

500 V high-side and low-side gate driver IC with shutdown
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2110S
IRS2110S
EA.
データシート

製品仕様情報

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.5 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • チャネル
    2
  • 伝搬遅延オフ
    120 ns
  • 伝搬遅延オン
    130 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Sink)
    2.5 A
  • 出力電流 (Source)
    2.5 A
  • 製品名
    IRS2110S
  • 認定
    Industrial
  • 電圧クラス
    500 V
推奨
OPN
IRS2110STRPBF IRS2110SPBF
製品ステータス active and preferred not for new design
インフィニオンパッケージ
SOIC 16W
SOIC 16W
パッケージ名 N/A N/A
包装サイズ 1000 1980
包装形態 TAPE & REEL TUBE
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 16W
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
SOIC 16W
パッケージ名 -
包装サイズ 1980
包装形態 TUBE
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 500 V high and low side gate driver IC with typical 2.5 A source and 2.5 A sink currents in 16 Lead SOICWB package for IGBTs and MOSFETs . Also available in 14 Lead PDIP.

機能

  • Floating driver for bootstrap op.
  • Fully operational to +500 V
  • Operational to +600 V (IRS2113)
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V logic compatible
  • Sep. logic sup. from 3.3 V to 20 V
  • Matched prop. delay for both chan.
  • Logic & power ground +/- 5 V offset
  • CMOS Schmitt-triggered inputs

図

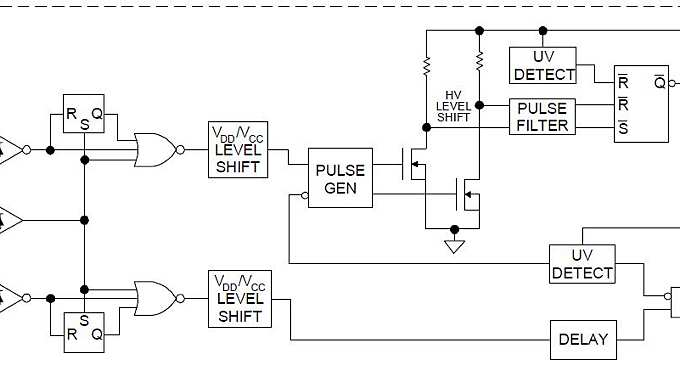

Circuit_Diagramm_IRS2110

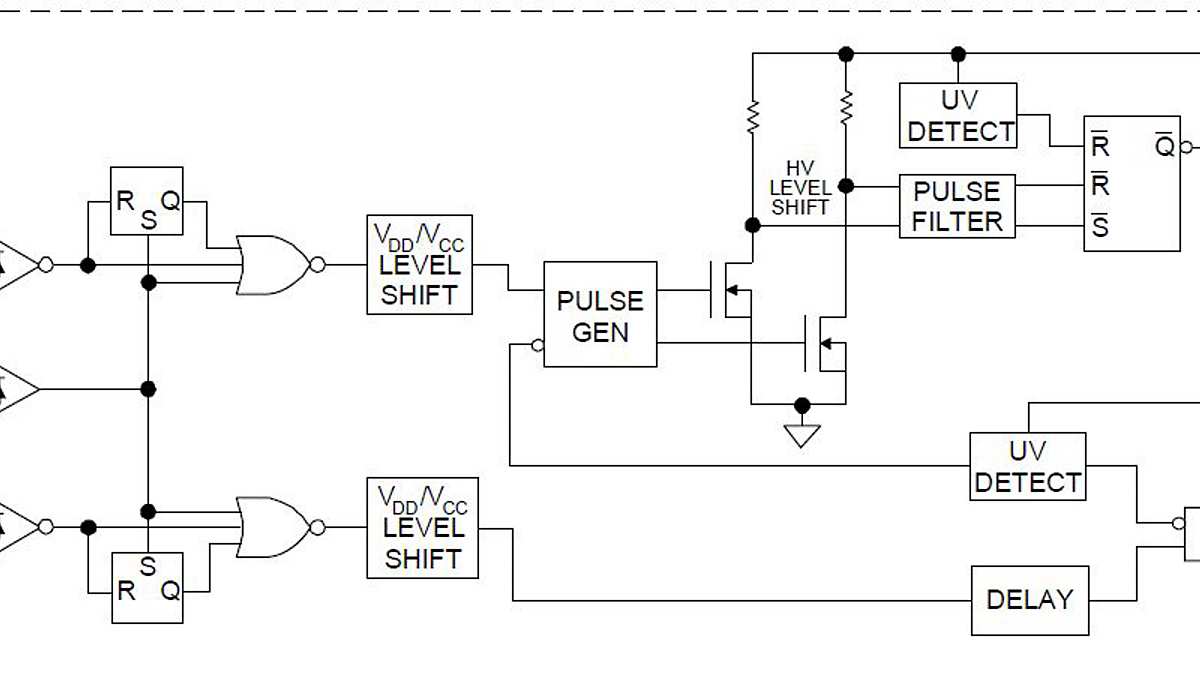

Circuit_Diagramm_IRS2110

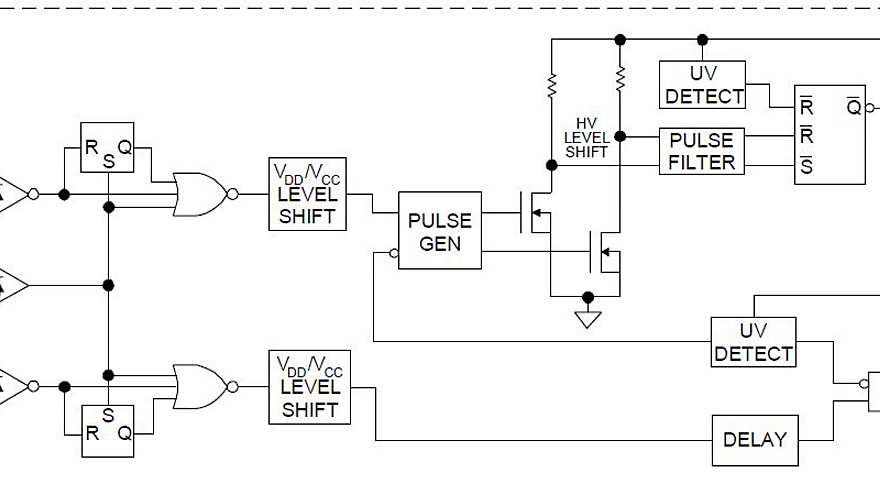

Circuit_Diagramm_IRS2110 Circuit_Diagramm_IRS2110 Circuit_Diagramm_IRS2110
×
