IRS10752L

100 V single high-side gate driver IC with single input
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS10752L
IRS10752L
EA.
データシート

Product details

  • VBS UVLO (On)
    9 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • 伝搬遅延オフ
    215 ns
  • 伝搬遅延オン
    140 ns
  • 入力 Vcc
    10 V to 18 V
  • 出力電流 (Sink)
    0.24 A
  • 出力電流 (Source)
    0.16 A
  • 認定
    Industrial
  • 電圧クラス
    100 V
推奨
OPN
IRS10752LTRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOT23
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOT23
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 100 V high side gate driver IC with typical 0.16 A source and 0.24 A sink currents in 6 Lead SOT23 package for IGBTs and MOSFETs .

機能

  • Floating driver for bootstrap op.
  • Fully operational to +100 V
  • Operational to +600 V (IRS25752L)
  • Operational to +200 V (IRS20752L)
  • Excellent dv/dt immunity
  • Excell. negative vs trans. immunity
  • Wide Vcc range
  • UVLO on low-side and high-side
  • Schmitt-trigger input
  • Output in phase with input

図

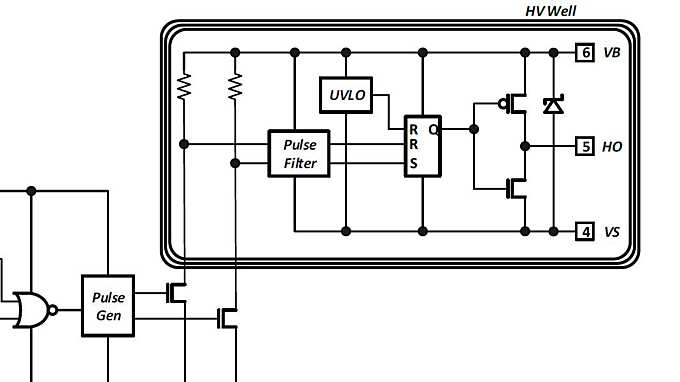

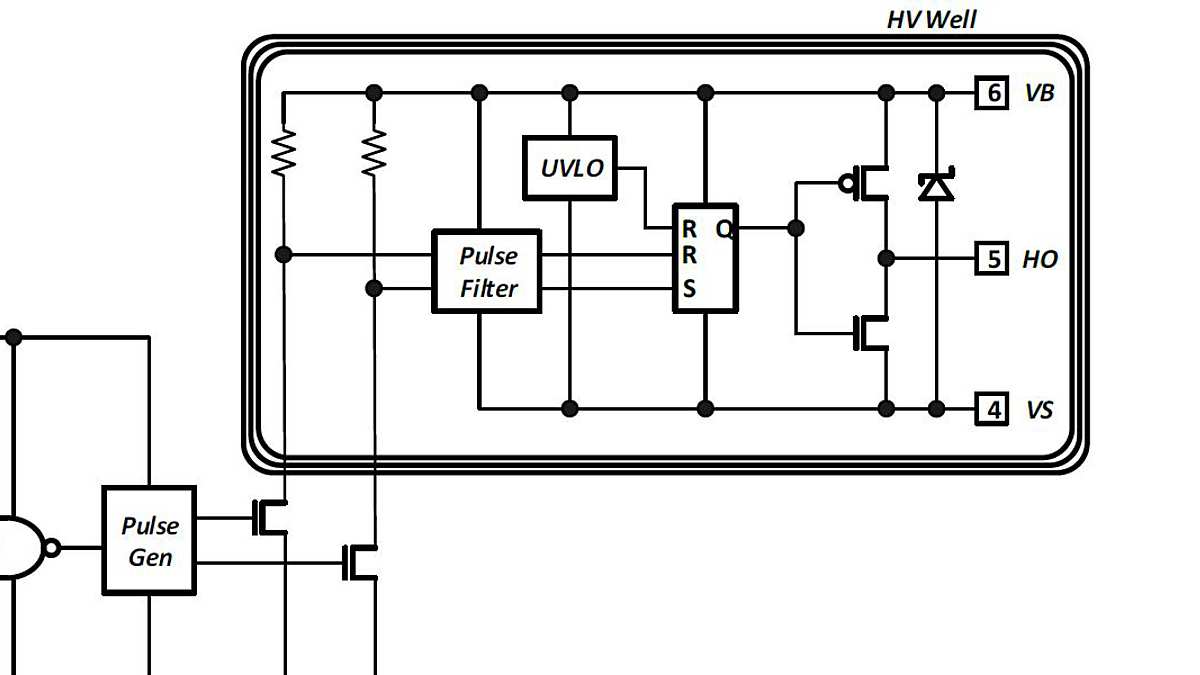

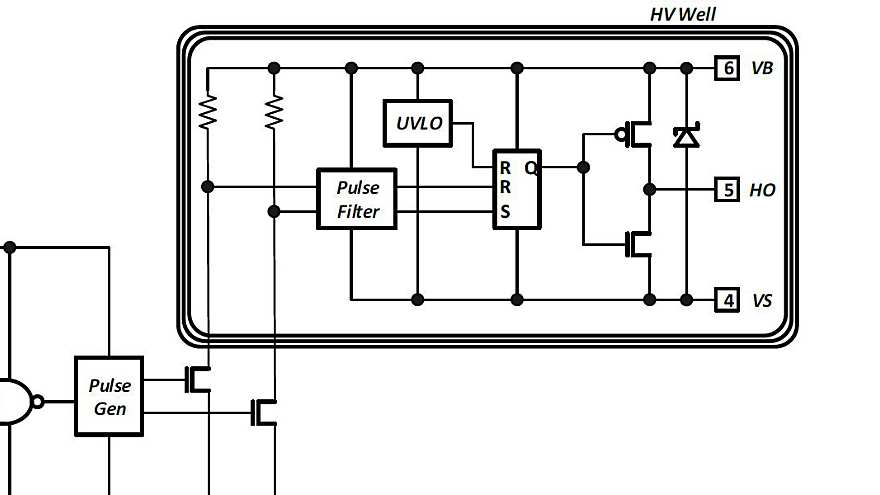

Circuit_Diagramm_IRS10752L
Circuit_Diagramm_IRS10752L
Circuit_Diagramm_IRS10752L Circuit_Diagramm_IRS10752L Circuit_Diagramm_IRS10752L
×
