IRMCF171

生産終了
PMSM/BLDC motor controller with additional 8-bit microcontroller
データシート
パッケージ
ボード
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRMCF171
IRMCF171
データシート

製品仕様情報

  • コントロール オプション
    1 motor
  • パッケージ
    LQFP48
  • プロセッサ タイプ
    MCE + 8051 (30MHz)
  • メモリの種類
    Flash
  • モイスチャー感度レベル
    3
  • 統合レベル
    MCE+MCU
  • 説明
    small package
OPN
IRMCF171TY IRMCF171TR
製品ステータス discontinued discontinued
インフィニオンパッケージ
MQFP 7X7 48L
MQFP 7X7 48L
パッケージ名 N/A N/A
包装サイズ 2500 2000
包装形態 TRAY TAPE & REEL
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
MQFP 7X7 48L
パッケージ名 -
包装サイズ 2500
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ
MQFP 7X7 48L
パッケージ名 -
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
iMOTION™ IRMC motor controller with Motion Control Engine (MCE 1.0) and 8051 MCU in QFP-48 package. The IRMCF171 is a flexible control solution for variable speed drives based on a dual core device. The motor controller performs sensor less field oriented control (FOC) for a variable speed drive based on a permanent magnet synchronous motor (PMSM). The integrated MCU is based on an 8-bit 8051 core and is used to implement customer functionality.

機能

  • Motion Control Engine (MCE)
  • MCU 8051 with 30MHz
  • Single or two shunt curr. feedback
  • Loss minimization Space Vector PWM
  • Digital & analog peripheral set
  • UART & I2C serial interfaces
  • Analog & digital application IOs
  • Integrated protection features
  • JTAG interface
  • 64 KB flash memory
  • QFP48 pin compatible with IRMCK171

利点

  • Fastest time to market
  • No programming required
  • Easy motor parametrization & tuning
  • Lowest BOM cost
  • Single shunt sensorless FOC
  • Highly efficiencent speed control
  • OP amps & comparators
  • MCU for user application code

用途

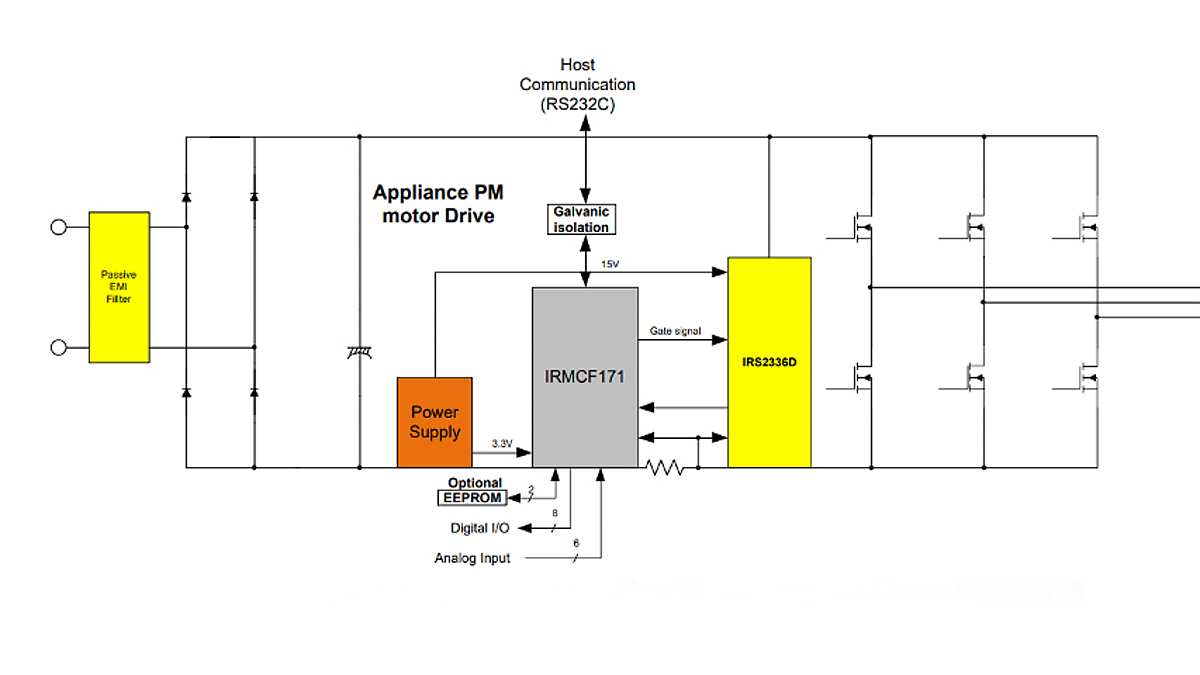

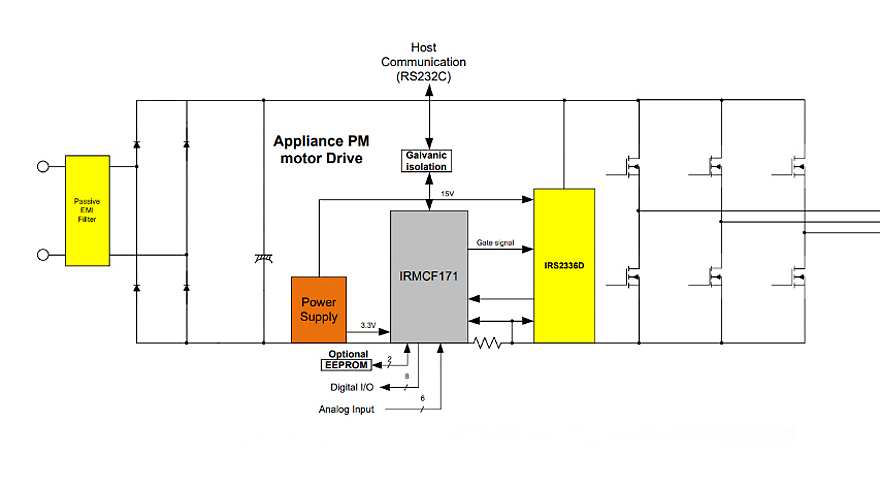

図

IRMCF171
IRMCF171
IRMCF171 IRMCF171 IRMCF171
×
