新規設計は非推奨
RoHS準拠

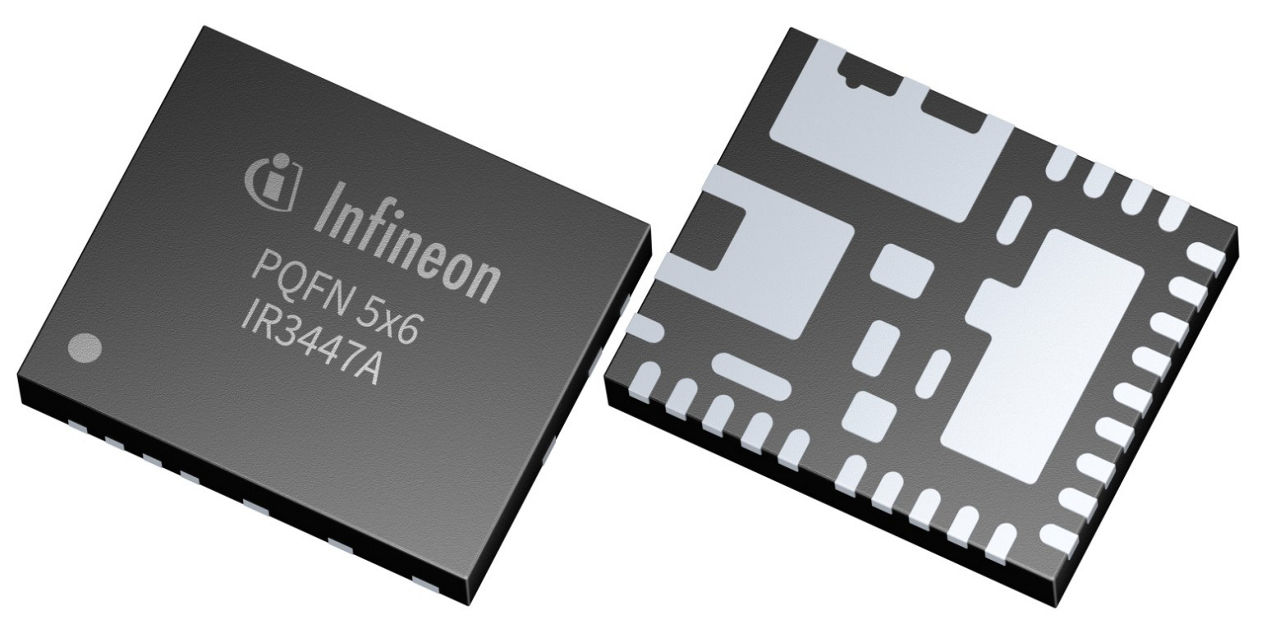

IR3447AMTRPBF

OptiMOS™ IPOL 25 A - highly integrated and efficient single output buck regulator
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR3447AMTRPBF
IR3447AMTRPBF
EA.
データシート

Product details

  • Iout max
    25 A
  • ウォッチドッグ
    no
  • スイッチング周波数
    600 kHz to 600 kHz
  • ステータス出力
    no
  • トポロジー
    Voltage Mode
  • パッケージ
    PQFN / 5 x 6
  • パワーグッド
    Yes
  • ファミリー
    OptiMOS™ IPOL
  • モイスチャー感度レベル
    2
  • 入力電圧
    2 V to 17 V
  • 出力数
    1
  • 出力電圧
    0.6 V to 7.5 V
  • 動作温度
    -40 °C to 125 °C
  • 動作電圧
    2 V to 17 V
  • 技術
    Fast Constant On-Time
  • 種類
    Single-phase
  • 精度 max
    0.5 %
  • 製品カテゴリ
    Analog
  • 認定
    Industrial
  • 過電圧保護
    Yes
OPN
IR3447AMTRPBFAUMA2
製品ステータス not for new design
インフィニオンパッケージ PG-VIQFN-29
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ PG-VIQFN-29
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The IR3447AMTRPBF OptiMOS™ IPOL is an easy-to-use, fully integrated DC-DC buck regulator. It uses a fast Constant-On-Time (COT) control scheme, which simplifies the design effort and achieves fast control response. The onboard PWM controller and OptiMOS™ 5 MOSFETs with integrated bootstrap diode make the IR3447A a small footprint solution, providing high-efficiency power delivery.

機能

  • Wide input voltage range from 2-17V
  • Precision Reference (0.6V +/
  • 0.5%)
  • Compensation free enhanced COT
  • 600kHz switching forced conduction mode
  • 2ms soft-start time
  • Enhanced pre-bias start-up
  • Selectable OCP limit
  • Enable input with voltage monitoring
  • PGOOD
  • power good output
  • Thermal shut down
  • Operating temp: -40°C to 125°C
  • Small size:5 mm x 6mm PQFN

利点

  • Easy to use fast constant on-time
  • High efficiency
  • Accurate output voltage regulation
  • Superior transient response
  • Low BOM
