IR25601S

600 V half-bridge gate driver IC with shoot through protection
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR25601S
IR25601S
個.
データシート

製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    220 ns
  • 伝搬遅延オン
    220 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.169 A
  • 出力電流 (Source)
    0.078 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR25601STRPBF
製品ステータス active
インフィニオン パッケージ
SOIC 8N
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
600 V Half Bridge Driver IC with typical 0.078 A source and 0.169 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Under voltage lockout for both channels
  • 3.3, 5 & 15 V input logic compatib.
  • Cross-conduction prevention logic
  • Internally set dead-time (100ns)
  • Outputs in phase with inputs
  • Matched prop. delay for both chan.
  • Lower di/dt gate driver

アプリケーション

図

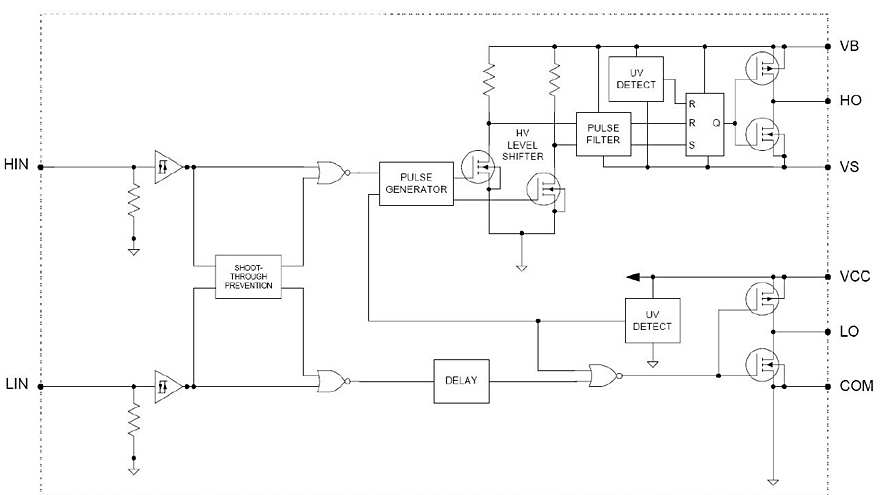

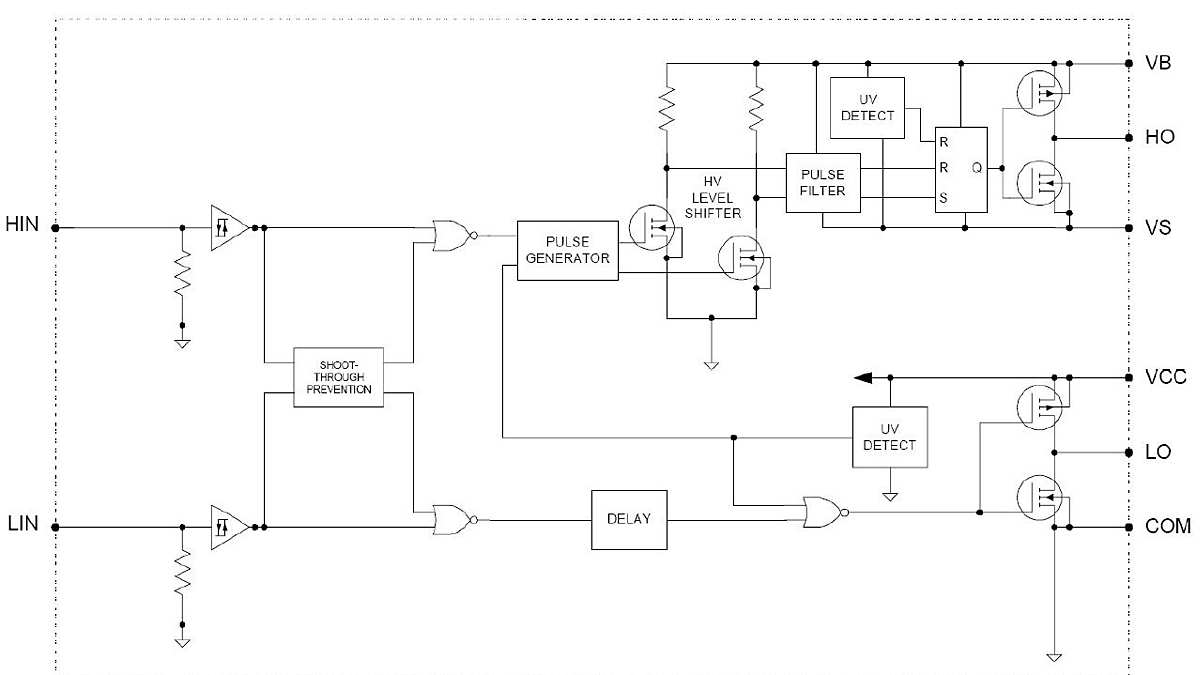

Circuit_Diagramm_IR25601
Circuit_Diagramm_IR25601
Circuit_Diagramm_IR25601 Circuit_Diagramm_IR25601 Circuit_Diagramm_IR25601
×
