IR2302S
アクティブ
RoHS対応
鉛フリー

IR2302S

600 V half-bridge gate driver IC with shutdown
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2302S
IR2302S
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    4.1 V
  • VBS UVLO (Off)
    3.8 V
  • VCC UVLO (On)
    4.1 V
  • VCC UVLO (Off)
    3.8 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    750 ns
  • 入力 Vcc 範囲
    5 V～20 V
  • 出力電流 (Sink)
    0.35 A
  • 出力電流 (Source)
    0.2 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR2302STRPBF IR2302SPBF
製品ステータス active discontinued
インフィニオン パッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
梱包サイズ 2500 3800
梱包形態 TAPE & REEL TUBE
MSL (湿度感受性レベル) 2 2
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

製品ステータス discontinued
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 3800
梱包形態 TUBE
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
600 V Half Bridge Driver IC with typical 0.2 A source and 0.35 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs. Also available in 8 Lead PDIP.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply range: 5 to 20 V
  • Undervolt. lockout for both channel
  • 3.3, 5 & 15 V input logic compatib.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • High side out. in phase with IN in.
  • Logic & power ground +/- 5 V offset
  • Internal 540 ns dead-time

図

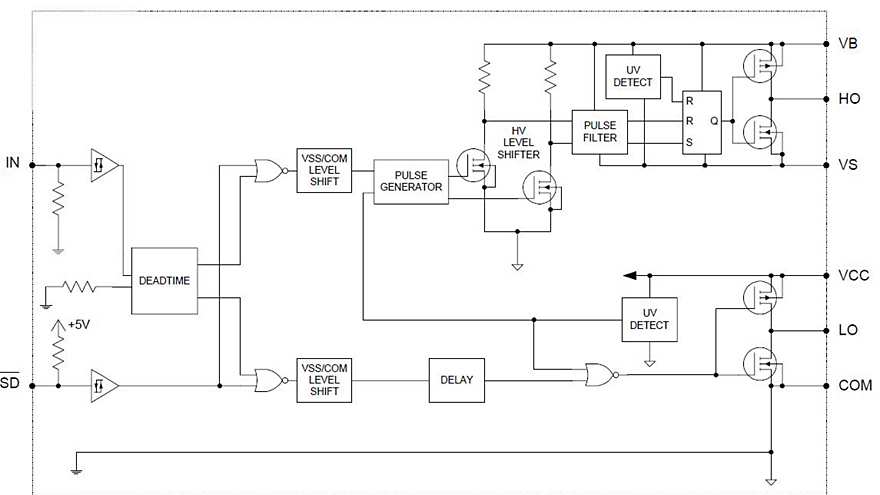

Circuit_Diagramm_IR2302

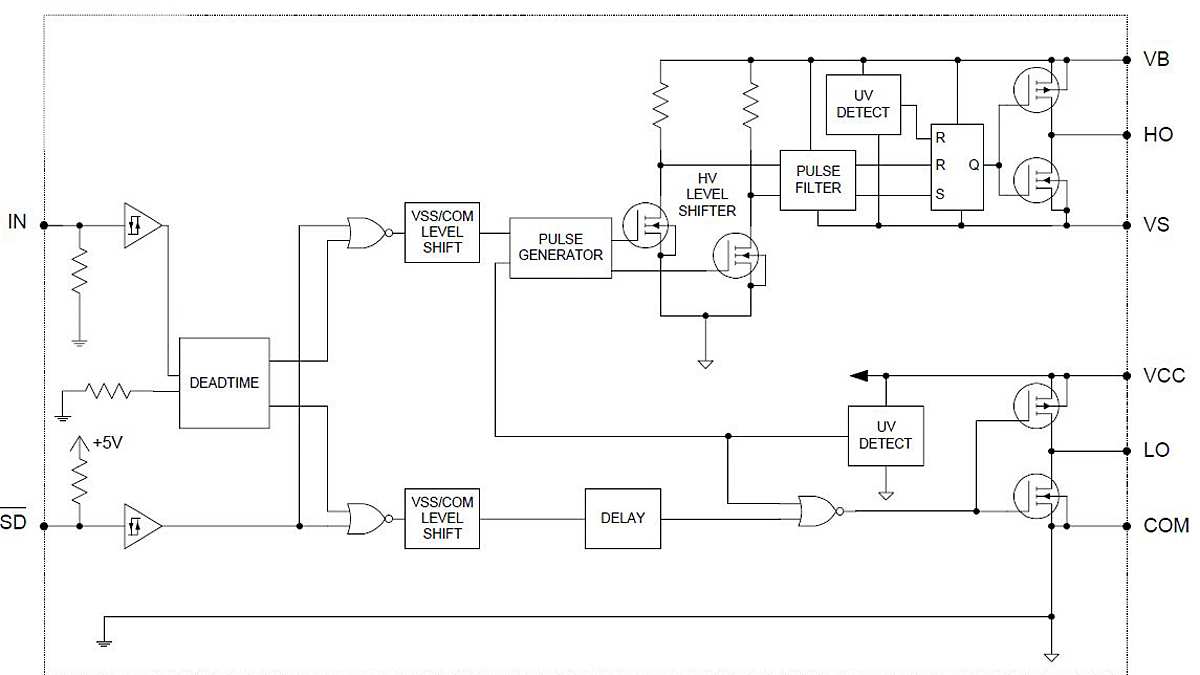

Circuit_Diagramm_IR2302
Circuit_Diagramm_IR2302 Circuit_Diagramm_IR2302 Circuit_Diagramm_IR2302
×
