IR2184

600 V half-bridge gate driver IC with shutdown
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2184
IR2184
EA.
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    270 ns
  • 伝搬遅延オン
    680 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    1.9 A
  • 出力電流 (Sink)
    2.3 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR2184PBF
製品ステータス not for new design
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V Half Bridge Driver IC with typical 1.9 A source and 2.3 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC, 14 Lead SOIC, 14 Lead PDIP.For the new version with our SOI technology we recommend 2ED2184S06F , providing integrated bootstrap diode, better robustness and higher switching frequency

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V & 5 V input logic compatible
  • Matched prop. delay for both chan.
  • Logic & power ground +/- 5 V offset
  • Lower di/dt for better noise imm.
  • Output source capability 1.4 A
  • Output sink capability 1.8 A

用途

図

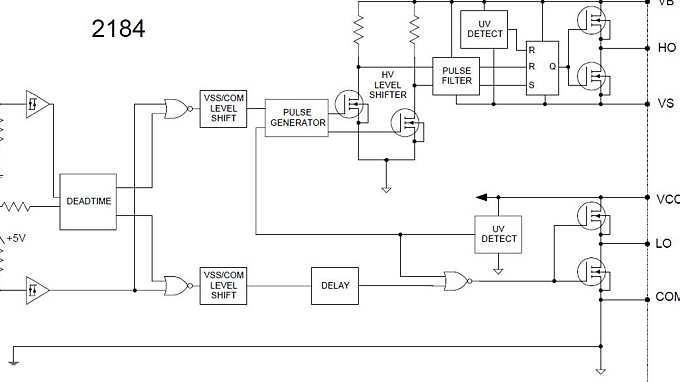

Circuit_Diagramm_IR2184

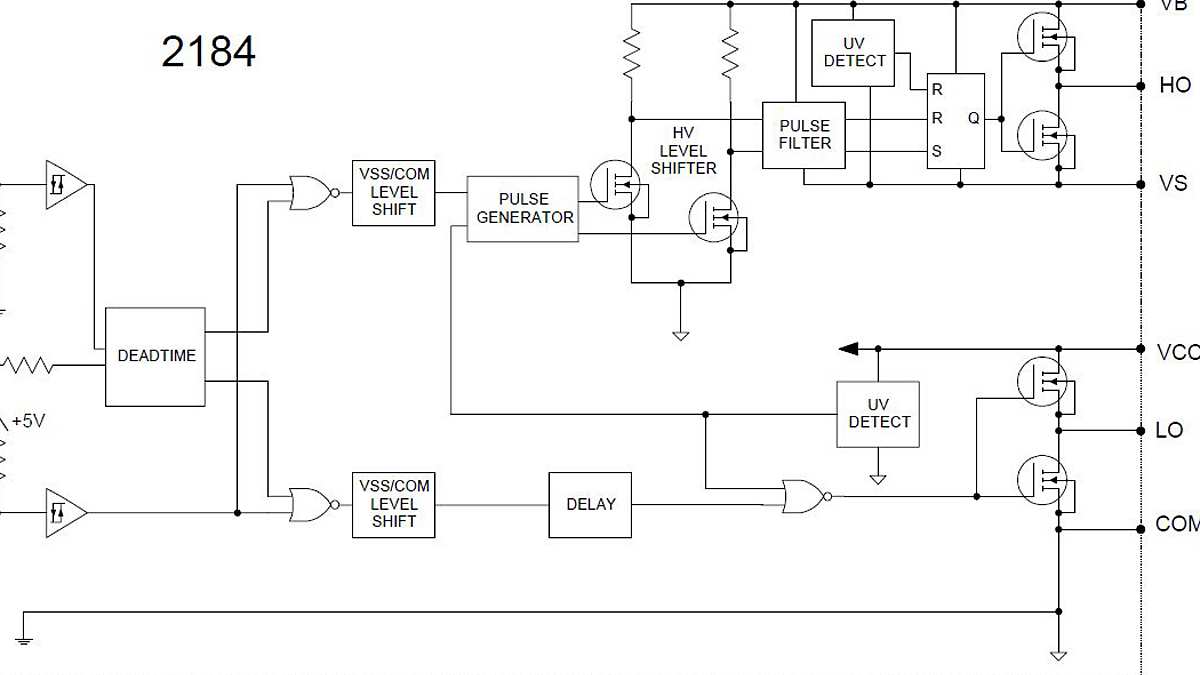

Circuit_Diagramm_IR2184

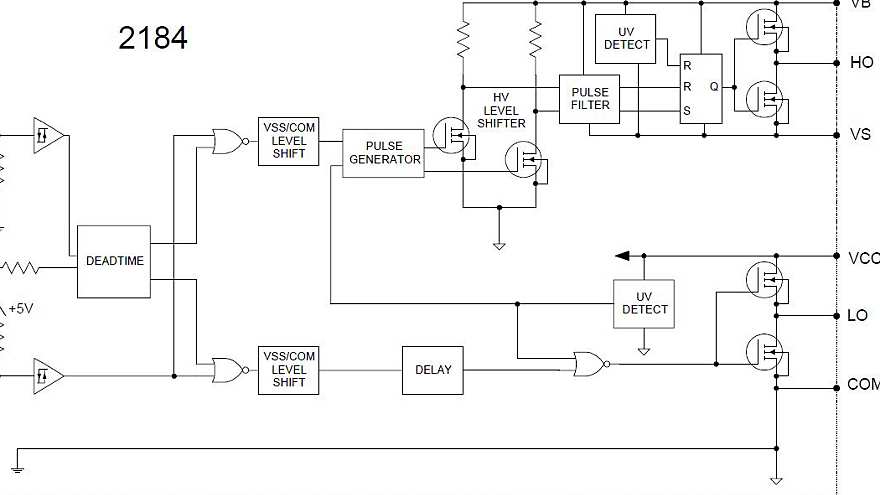

Circuit_Diagramm_IR2184 Circuit_Diagramm_IR2184 Circuit_Diagramm_IR2184
×
