新規設計は非推奨
RoHS準拠
鉛フリー

IR2153

For new designs, we recommend IRS2153D
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2153
IR2153
データシート

Product details

  • VBS UVLO (On)
    10 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
  • Configuration
    Half Bridge
  • Channels
    2
  • Input Vcc
    10 V to 15.6 V
  • Qualification
    Industrial
  • Voltage Class
    600 V
OPN
IR2153PBF
製品ステータス not for new design
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Self-Oscillating 600 V Half Bridge Driver IC with typical 0 A source and 0 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC.

機能

  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial deadtime control
  • Low temp. coefficient deadtime
  • Shutd. feat. (1/6th Vcc) on CT pin
  • Incr. undervolt. lockout hysteresis
  • Lower power level-shifting circuit
  • Const. LO, HO pulse widths at start
  • Lower di/dt for better noise imm.
  • Low side output in phase with RT
  • Excellent latch immunity

用途

図

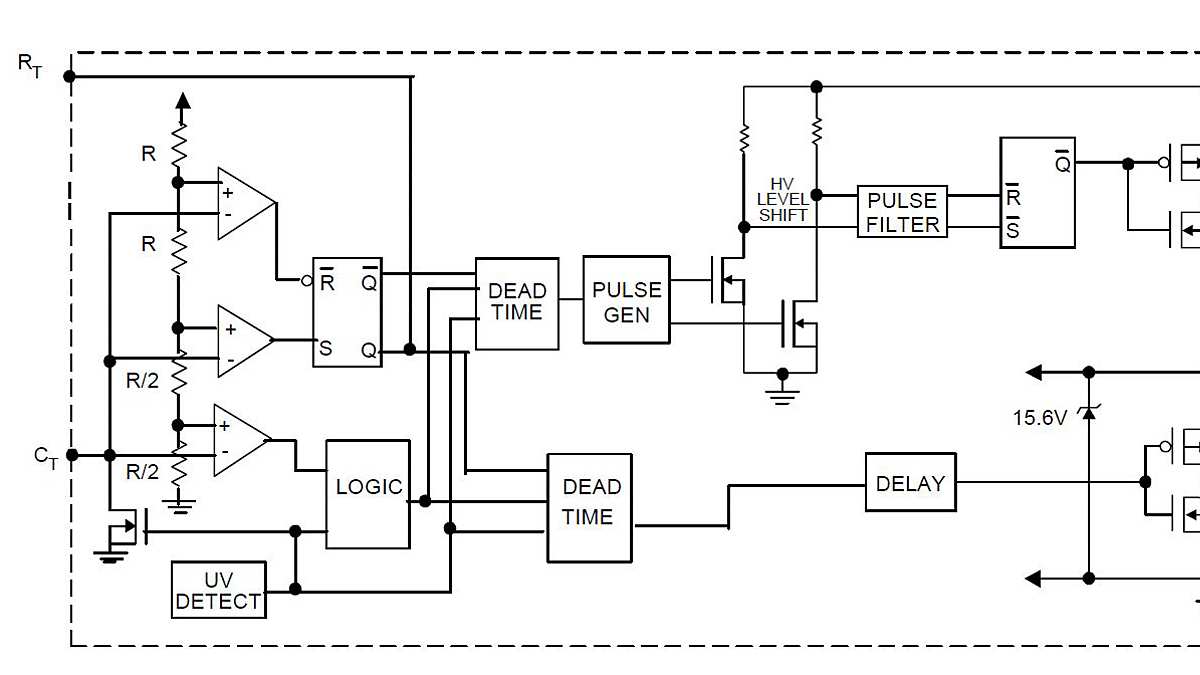

Circuit_Diagramm_IR2153
Circuit_Diagramm_IR2153
Circuit_Diagramm_IR2153 Circuit_Diagramm_IR2153 Circuit_Diagramm_IR2153
×
