IR2117

600 V single high-side gate driver IC with single input
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2117
IR2117
EA.
データシート

Product details

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
  • Configuration
    High-side
  • Channels
    1
  • Turn Off Propagation Delay
    105 ns
  • Turn On Propagation Delay
    125 ns
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.25 A
  • Output Current (Sink)
    0.5 A
  • Qualification
    Industrial
  • Voltage Class
    600 V
推奨
OPN
IR2117PBF IR2117SPBF
製品ステータス active active
インフィニオンパッケージ
PDIP8
SOIC 8N
パッケージ名 N/A N/A
包装サイズ 3000 3800
包装形態 TUBE TUBE
水分レベル NA 2
モイスチャーパッキン NON DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 3800
包装形態 TUBE
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 600 V high side Gate Driver IC with typical 0.25 A source and 0.5 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs . Also available in 8 Lead SOIC.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • CMOS Schmitt-triggered inputs
  • With pull-down
  • Output in phase with input IR2117
  • Or out of phase with input IR2118

図

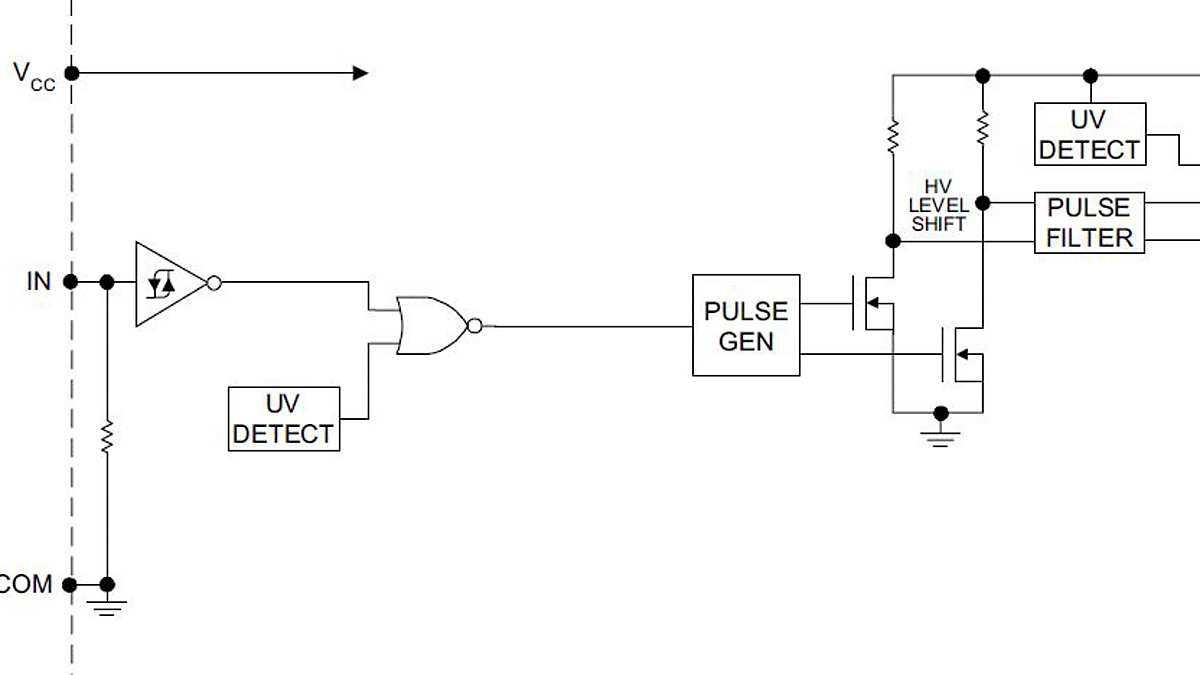

Circuit_Diagramm_IR2117
