IR2104
新規設計非推奨
RoHS対応
鉛フリー

IR2104

600 V half-bridge gate driver IC with shutdown
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2104
IR2104
個.
データシート

製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    680 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.36 A
  • 出力電流 (Source)
    0.21 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR2104PBF
製品ステータス not for new design
インフィニオン パッケージ
PDIP8
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス not for new design
インフィニオン パッケージ
PDIP8
パッケージ名 -
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EiceDRIVER™ 600 V half-bridge Gate Driver IC with typical 0.21 A source and 0.36 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs . Also available in 8 Lead SOIC.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • 3.3, 5 & 15 V input logic compatib.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • Internally set deadtime
  • High side out. in phase with IN in.
  • Shutdown input turns off both chan.

図

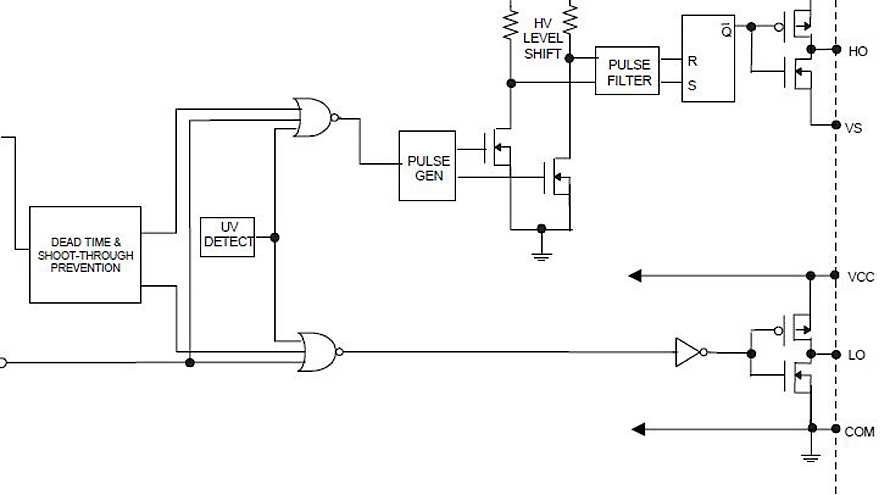

Circuit_Diagramm_IR2104

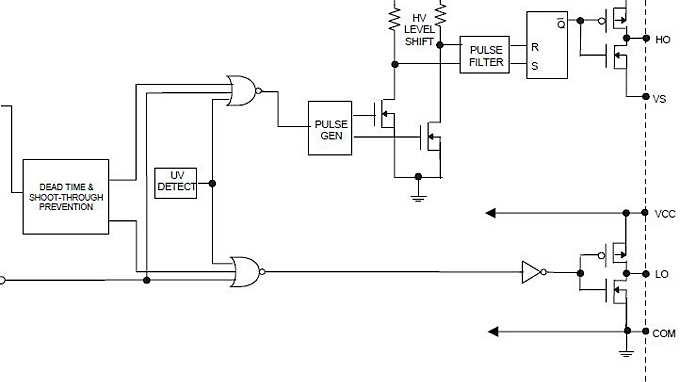

Circuit_Diagramm_IR2104

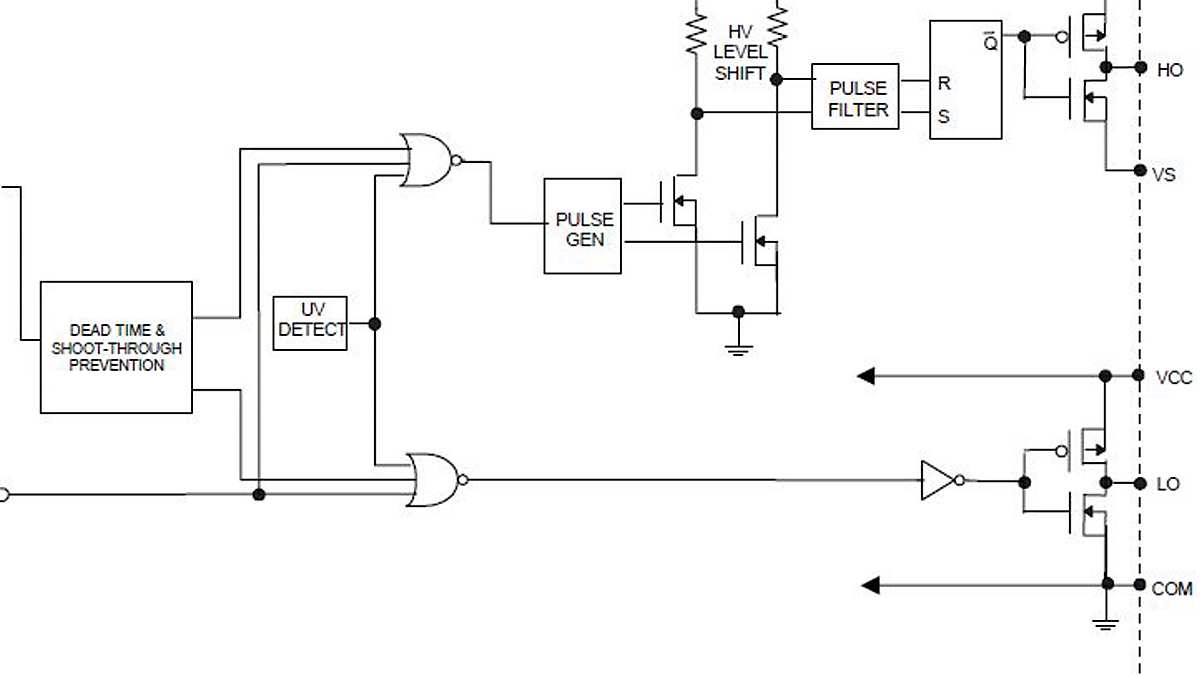

Circuit_Diagramm_IR2104 Circuit_Diagramm_IR2104 Circuit_Diagramm_IR2104
×
modalImg
