IR11672ASPBF

A smart secondary-side driver IC designed to drive N-Channel power MOSFETs used as synchronous rectifiers
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR11672ASPBF
IR11672ASPBF
EA.
データシート

Product details

  • VCC
    11.4 V to 18 V
  • Applications
    LCD TV, PDP TV, Telecom SMPS, AC-DC adapter, Server SMPS
  • Package
    8-Pin SOIC(NB)
推奨
OPN
IR11672ASTRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

利点

  • Secondary side high speed SR controller
  • DCM, CrCM flyback and Resonant half-bridge topologies
  • 200V proprietary IC technology
  • Max 500KHz switching frequency
  • Anti-bounce logic and UVLO protection
  • 7A peak turn off drive current
  • Micropower start-up and ultra low quiescent current
  • 10.7V gate drive clamp
  • 50ns turn-off propagation delay
  • Vcc range from 11.3V to 20V
  • Direct sensing of MOSFET drain voltage
  • Enable function synchronized with MOSFET VDS transition
  • Cycle by Cycle MOT Check Circuit prevents multiple false trigger GATE pulses
  • Lead-free
  • Compatible with 0.3W Standby, Energy Star, CECP, etc.

図

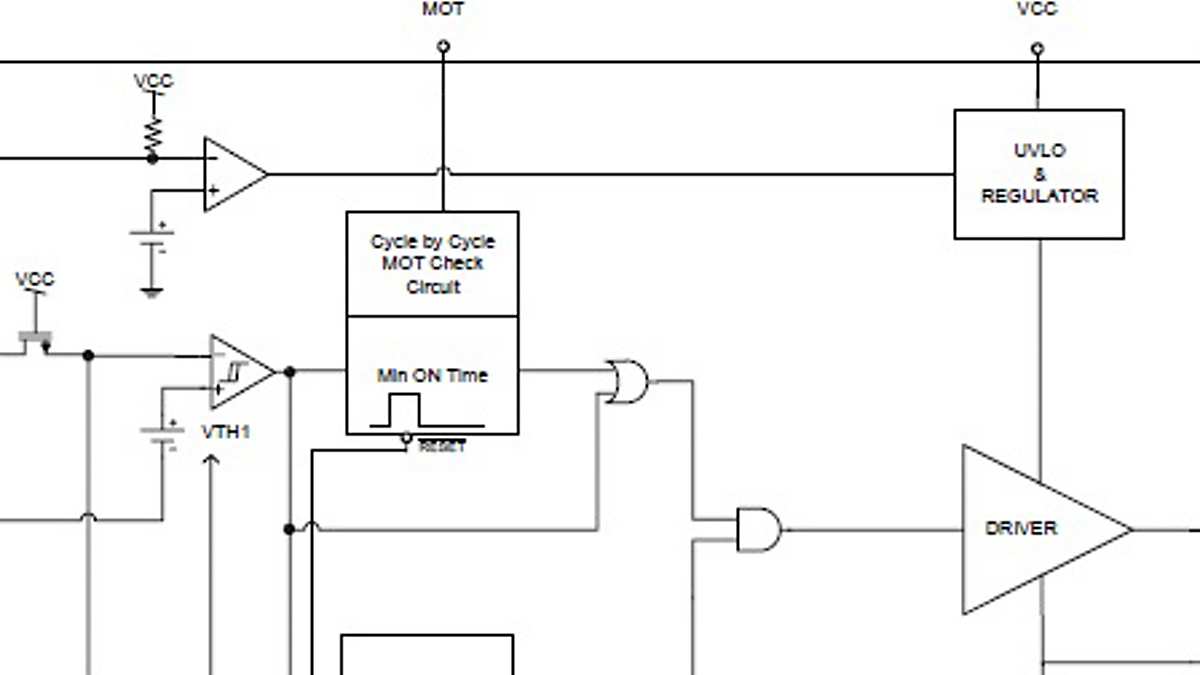

fbd-ir11672as
fbd-ir11672as
fbd-ir11672as fbd-ir11672as fbd-ir11672as

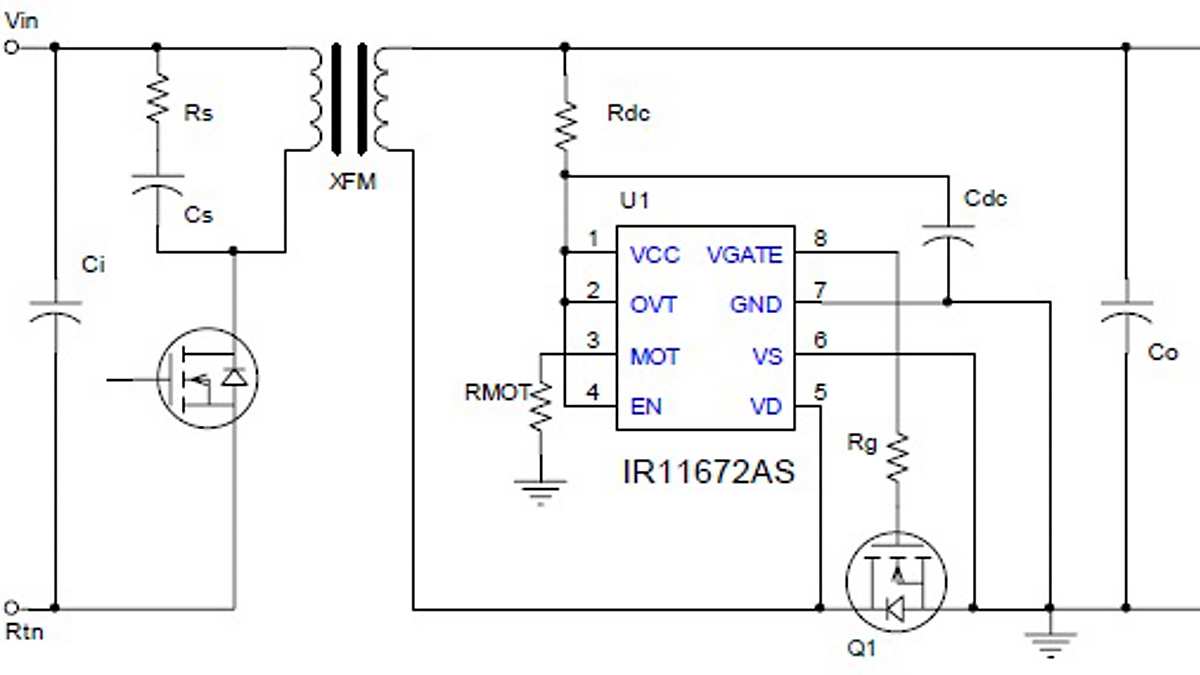

tc-ir11672as tc-ir11672as tc-ir11672as
×
