IPDQ60T010S7A

600 V CoolMOS™ S7TA SJ MOSFET with integrated temperature sensor in Q-DPAK TSC (PG-HDSOP-22) for an increased junction temperature sensing accuracy
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPDQ60T010S7A
IPDQ60T010S7A
EA.
データシート

Product details

  • ID (@25°C) max
    174 A
  • ID max
    174 A
  • IDpuls max
    796 A
  • QG
    318 nC
  • RDS (on) max
    10 mΩ
  • VDS max
    600 V
  • VGS(th)
    4 V
  • Package
    Q-DPAK
  • Operating Temperature
    -55 °C to 150 °C
  • Mounting
    SMT
  • Technology
    CoolMOS™ S7TA
  • Polarity
    N
推奨
OPN
IPDQ60T010S7AXTMA1
製品ステータス active and preferred

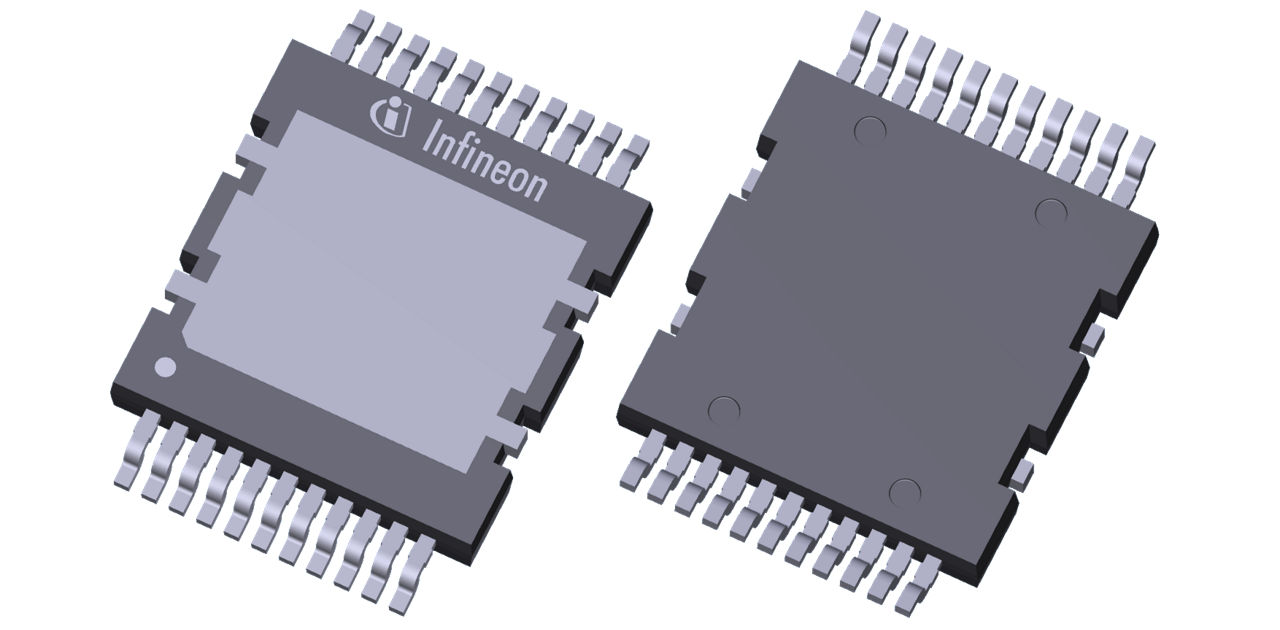

インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The CoolMOS™ S7TA with embedded temperature sensor increases junction temperature sensing accuracy and robustness while enabling easy implementation and functional safety. The device is optimized for low-frequency and high-current switching applications.It is an ideal fit for solid-state relay, Battery Disconnect, and eFuses. The temperature sensor enhances CoolMOS™ S7A features, allowing the best possible utilization of the power transistor.

機能

  • Optimized price performance
  • Tailored for low-frequency switching
  • Reduced parasitic source inductance
  • Seamless diagnostics
  • Accurate and fast monitoring over time
  • High current capability
  • Enhanced protection
  • Optimized thermal device utilization
  • Cutting-edge top-side-cooled package

利点

  • Minimized conduction losses
  • Increased system performances
  • Allowing more compact design over EMR
  • Lower TCO over prolonged time
  • Enabling higher power density designs
  • Reduction of external sensing elements
  • Best utilization of power transistor
  • 40% more accurate than discrete sensor
  • 4x faster than discrete sensor solution
  • Optimal PCB space utilization
  • Enabling functional safety
  • Best-in-class thermal dissipation
