アクティブで優先
RoHS準拠
鉛フリー

IMCQ120R034M2H

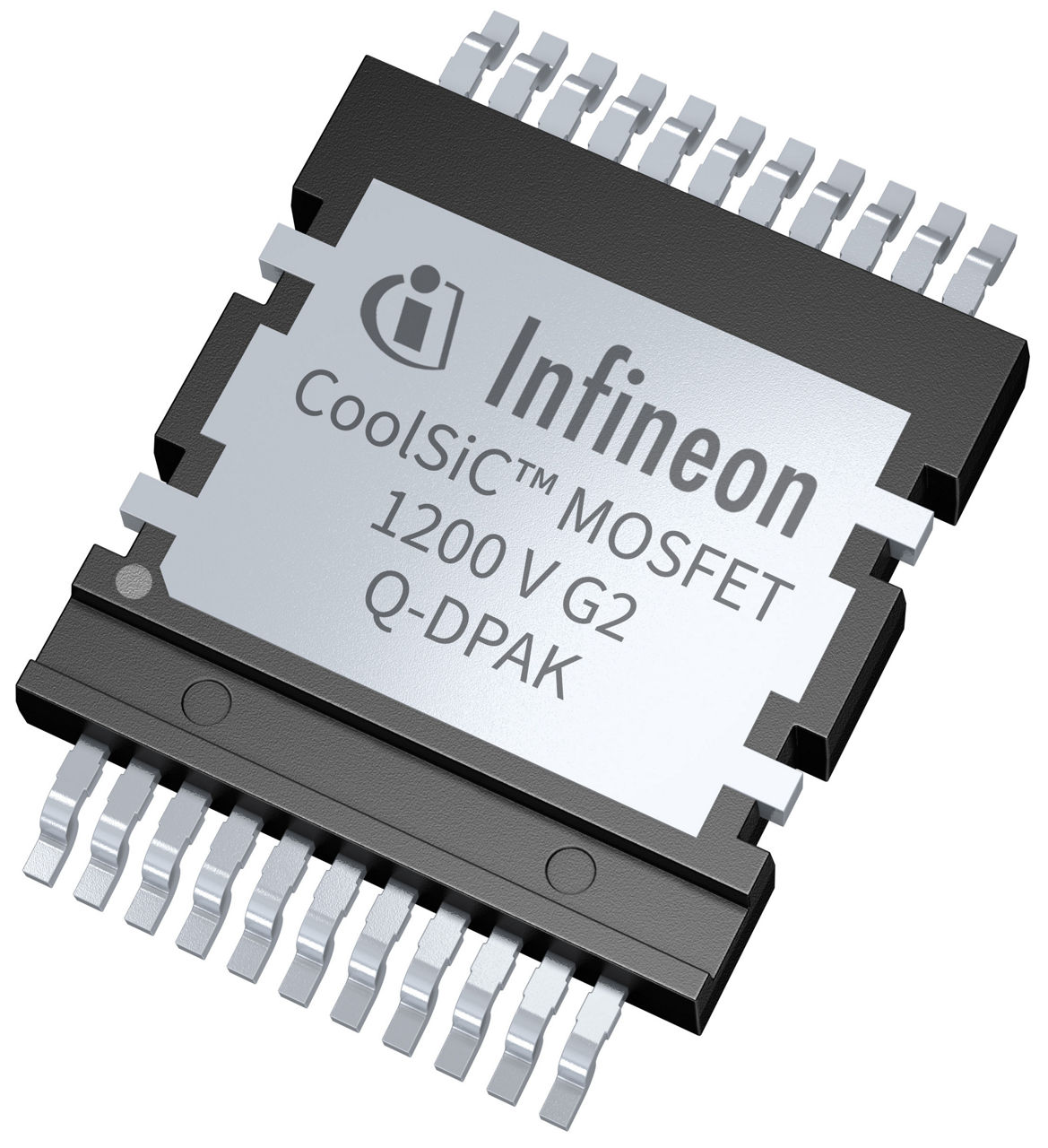

CoolSiC™ MOSFET discrete 1200 V G2 in top-side cooled Q-DPAK package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMCQ120R034M2H
IMCQ120R034M2H
EA.
データシート

Product details

  • Ciss
    1920 pF
  • Coss
    64 pF
  • ID (@25°C) max
    64 A
  • Ptot (@ TA=25°C) max
    326 W
  • Qgd
    10.4 nC
  • QG
    48.7 nC
  • RDS (on) (@ Tj = 25°C)
    34 mΩ
  • RthJA max
    67 K/W
  • RthJC max
    0.46 K/W
  • Tj max
    200 °C
  • VDS max
    1200 V
  • Package
    PG-HDSOP-22
  • Pin Count
    22 Pins
  • Operating Temperature
    -55 °C to 175 °C
  • Mounting
    SMD
  • Technology
    CoolSiC™ G2
  • Polarity
    N
  • Qualification
    Industrial
推奨
OPN
IMCQ120R034M2HXTMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
CoolSiC™ MOSFET discrete 1200 V, 34 mΩ G2 in a top-side cooled Q-DPAK package specifically designed for wide use in industrial application. The Q-DPAK package solution provides customers with an outstanding thermal performance, easier assembly and reduced system cost. The top-side cooled Q-DPAK single switch is introducing a new era in cooling, energy efficiency, design flexibility and performance.

機能

  • VDSS = 1200 V @Tvj = 25°C
  • IDDC = 45 A @TC = 100°C
  • RDS(on) = 34 mΩ @VGS = 18 V, Tvj = 25°C
  • Very low switching losses
  • Overload operation up to Tvj = 200°C
  • Short circuit withstand time 2 µs
  • Benchmark gate threshold voltage
  • Robust against parasitic turn on
  • Robust body diode for hard commutation
  • .XT interconnection technology

利点

  • Outstanding thermal performance
  • Increases energy efficiency
  • Higher power density
  • More compact and easier designs
  • Lower TCO cost or BOM cost
