IKWH100N65EH7

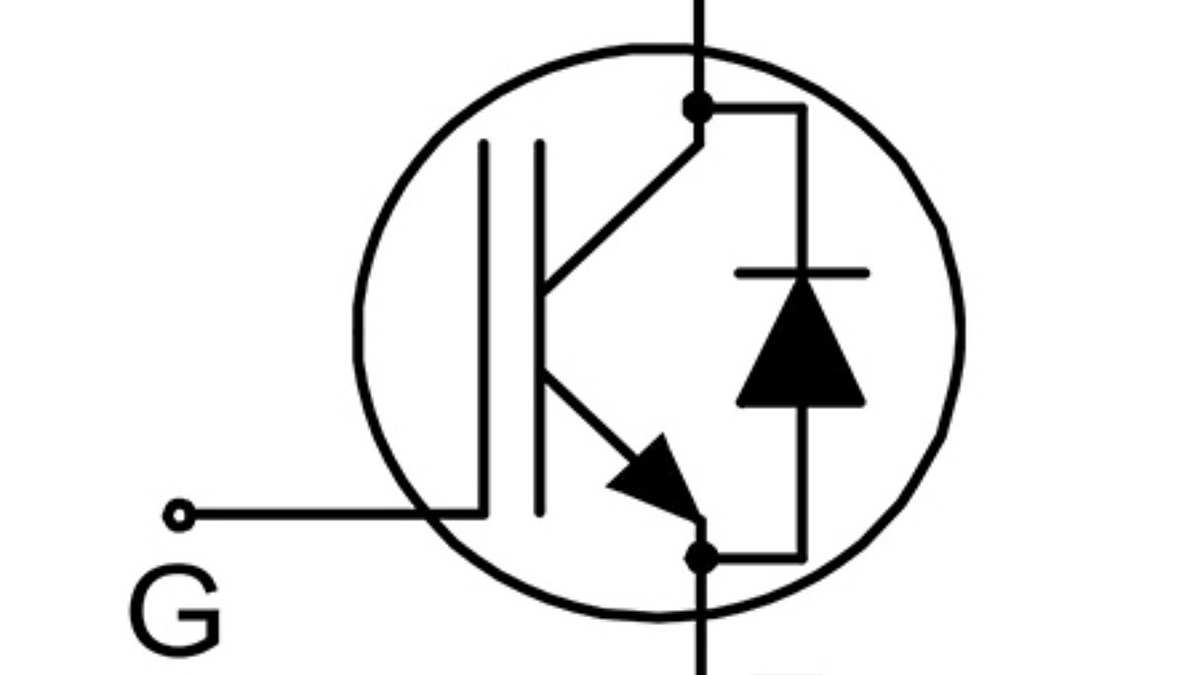

650 V, 100 A IGBT with anti-parallel diode in TO-247-3 HCC package
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKWH100N65EH7
IKWH100N65EH7
データシート

製品仕様情報

  • Eoff
    2.6 mJ
  • Eon
    5.3 mJ
  • IC (@ 25°) (最大)
    140 A
  • IC (@ 100°) (最大)
    116 A
  • ICpuls (最大)
    400 A
  • IF (最大)
    140 A
  • IFpuls (最大)
    400 A
  • Irrm
    55.5 A
  • Ptot (最大)
    427 W
  • QGate
    199 nC
  • Qrr
    6100 nC
  • td(off)
    270 ns
  • td(on)
    32 ns
  • tf
    79 ns
  • tr
    56 ns
  • VCE(sat)
    1.6 V
  • VCE (最大)
    650 V
  • VF (Tvj=25°C typ)
    1.65 V
  • VGE(th)
    3.85 V
  • スイッチング周波数 範囲
    16 kHz～100 kHz
  • パッケージ
    TO-247-3-HCC
  • 技術
    TRENCHSTOP™ IGBT7
推奨
OPN
IKWH100N65EH7XKSA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TO247-3
パッケージ名 N/A
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ
PG-TO247-3
パッケージ名 -
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
Hard-switching 650 V, 100 A TRENCHSTOP™ IGBT7 H7 discrete in TO-247-3 High Creepage Clearance (HCC) package technology has been developed to fulfill the demand in green & efficient energy applications, while also offering significant improvements over its predecessor generations.

特長

  • Excellent VCE(sat) behavior thanks to our famous TRENCHSTOP™ technology
  • Very soft, fast recovery antiparallel diode
  • Offering Tj(max) of 175°C
  • Optimized for hard switching, two and three level topologies

利点

  • Technology with the high power density with up to 150 A rating
  • Optimized performance in application conditions
  • Lowest conduction losses
  • Lowest switching losses
  • Humidity robustness under harsh environment
  • Improved EMI performance
