IKQ75N120CT2

1200 V, 75 A IGBT discrete with anti-parallel diode in TO-247PLUS package
データシート
パッケージ
ボード
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKQ75N120CT2
IKQ75N120CT2
EA.
データシート

製品仕様情報

  • Eoff (Hard Switching)
    4.1 mJ
  • Eon
    6.7 mJ
  • IC (@ 100°) (最大)
    75 A
  • IC (@ 25° ) (最大)
    150 A
  • ICpuls (最大)
    300 A
  • IF (最大)
    75 A
  • IFpuls (最大)
    300 A
  • Irrm
    29 A
  • Ptot (最大)
    938 W
  • QGate
    370 nC
  • Qrr
    5100 nC
  • RGint
    0 Ω
  • RG
    6 Ω
  • td(off)
    326 ns
  • td(on)
    37 ns
  • tf
    46 ns
  • tr
    49 ns
  • tSC
    10 µs
  • VCE(sat)
    1.75 V
  • VCE (最大)
    1200 V
  • VF
    1.9 V
  • スイッチング周波数
    2-20 kHz
  • スイッチング周波数 (範囲)
    2 kHz ～ 20 kHz
  • パッケージ
    TO-247-3
  • 技術
    IGBT TRENCHSTOP™ 2
OPN
IKQ75N120CT2XKSA1
製品ステータス not for new design
インフィニオンパッケージ
PG-TO247-3
パッケージ名 PLUS
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-TO247-3
パッケージ名 PLUS
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり

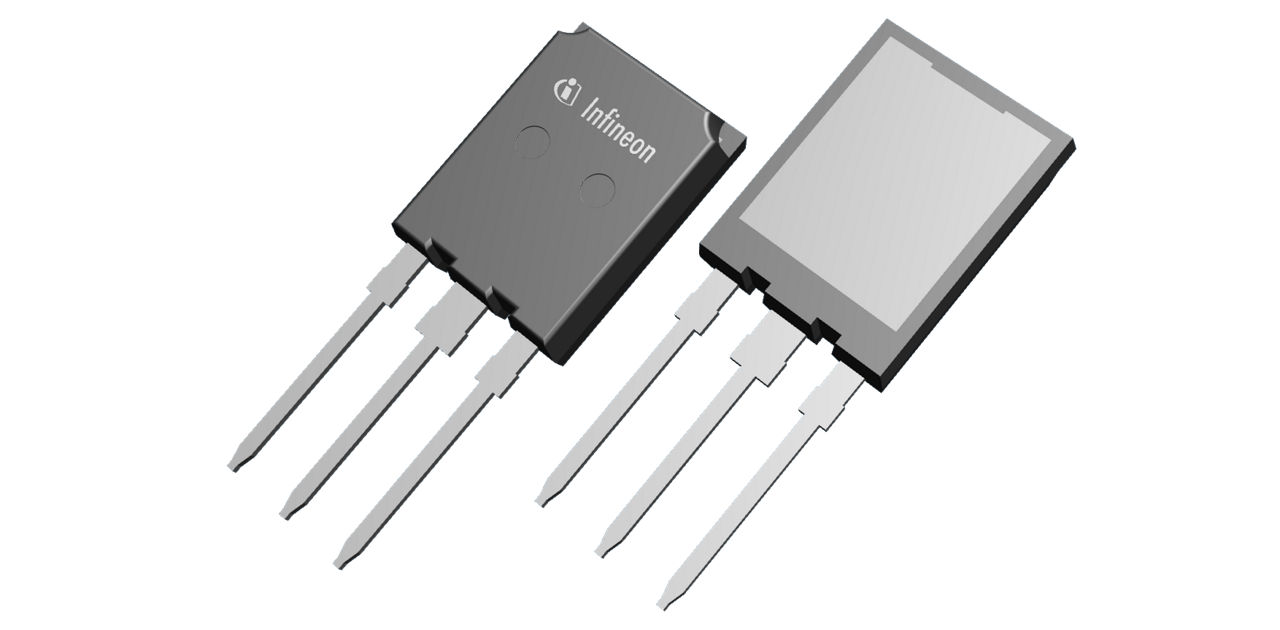

Hard switching 1200 V, 75 A TRENCHSTOP™ IGBT 2 with soft, fast recovery full current rated anti-parallel emitter controlled diode in TO-247PLUS package for higher current capability, improved thermal behaviour.The TO-247PLUS has the same outer dimensions as the industry standard TO-247, but due to the absence of the screw hole, allows up to 75A in 1200V co-packed with full rated 75A diode.

特長

  • 75 A, 1200 V IGBT
  • Co-packed with 75 A diode
  • TO-247 footprint
  • Lower Rth(jh)
  • Ext. collector-emitter pin creepage
  • Extended clip creepage
  • Fully encapsulated front side

用途
