これはサポート終了製品です。新しい代替製品バージョンを表示してください。 これはサポート終了製品です。新しい代替製品バージョンを表示してください。
代替品を表示
IHW15N120R3
生産終了
生産終了
RoHS対応
鉛フリー

IHW15N120R3

生産終了
1200 V IGBT with anti-parallel diode in TO-247 package
データシート
パッケージ
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IHW15N120R3
IHW15N120R3
代替品を表示
データシート

製品仕様情報

  • Eoff (Hard Switching)
    0.7 mJ
  • IC (@ 25° ) (最大)
    30 A
  • IC (@ 100°) (最大)
    15 A
  • ICpuls (最大)
    45 A
  • IF (最大)
    30 A
  • IFpuls (最大)
    45 A
  • Ptot (最大)
    254 W
  • QGate
    165 nC
  • RGint
    0 Ω
  • RG
    14.6 Ω
  • td(off)
    300 ns
  • tf
    46 ns
  • VCE(sat)
    1.48 V
  • VCE (最大)
    1200 V
  • VF
    1.55 V
  • VGE(th)
    5.8 V
  • スイッチング周波数
    RC Soft Switching Series 8-60 kHz
  • スイッチング周波数 範囲
    8 kHz～60 kHz
  • パッケージ
    TO-247-3
  • 技術
    IGBT RC Soft Switching
OPN
IHW15N120R3FKSA1
製品ステータス discontinued
インフィニオン パッケージ
PG-TO247-3
パッケージ名 TO247
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ
PG-TO247-3
パッケージ名 TO247
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
The 3rd generation of reverse conducting 1200 V, 15 A TRENCHSTOP™ RC-IGBT3 with monolithically integrated reverse conducting diode in a TO-247 package has been optimized for lower switching and conduction losses. Reduced power dissipation together with soft switching behavior allows better thermal performance and EMI behavior resulting in lower system costs. Excellent performance can be achieved at lower costs.

特長

  • Best-in-class VCEsat & Vf
  • Lowest switching losses
  • Highest efficiency
  • Tj(max) = 175°C
  • Soft current turn-off waveforms
  • Low EMI

利点

  • Lowest power dissipation
  • Better thermal management
  • Surge current capability
  • Reduced system costs
  • reliability against peak currents

アプリケーション

家電製品

図

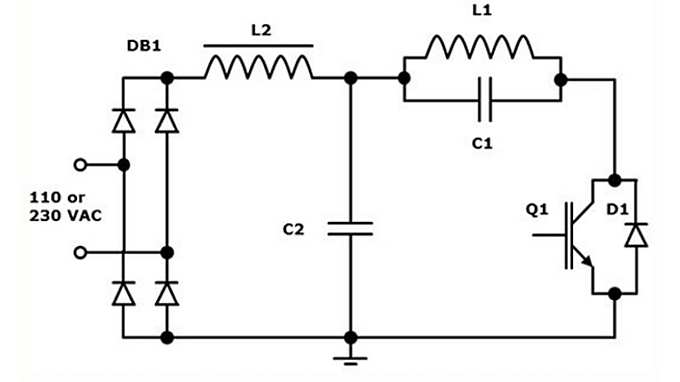

circuit_diagram_singleswitchtopology
circuit_diagram_singleswitchtopology
circuit_diagram_singleswitchtopology circuit_diagram_singleswitchtopology circuit_diagram_singleswitchtopology
×
