IHW15N120E1

生産終了
1200 V, 15 A IGBT Discrete with anti-parallel diode in TO-247 package
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IHW15N120E1
IHW15N120E1
代替品
データシート

製品仕様情報

  • Eoff (Soft Switching)
    0.03 mJ
  • IC (@ 100°) max
    15 A
  • IC (@ 25°) max
    30 A
  • ICpuls max
    45 A
  • IF max
    30 A
  • IFpuls max
    45 A
  • Ptot max
    156 W
  • QGate
    90 nC
  • RGint
    6.8 Ω
  • RG
    10.2 Ω
  • td(off)
    130 ns
  • tf
    1000 ns
  • VCE(sat)
    1.5 V
  • VCE max
    1200 V
  • VF
    1.9 V
  • VGE(th)
    5.8 V
  • スイッチング周波数
    15 kHz to 40 kHz
  • パッケージ
    TO-247-3
  • 技術
    IGBT RC Soft Switching
OPN
IHW15N120E1XKSA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TO247-3
パッケージ名 TO247
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-TO247-3
パッケージ名 TO247
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Reverse Conducting E1 1200 V, 15 A IGBT discrete with monolithically integrated diode in TO247 package focusing on system efficiency and reliability for the demanding requirements of induction cooking. The RC-E technology set a benchmark for price/performance and ease-of-use in the industry. This family offers our proven quality in Reverse Conducting IGBTs and meets all the needs of soft switching applications.

機能

  • Low Eoff and VCE(sat)
  • For soft-switching applications
  • Op. switching frequency.: 18-40 kHz
  • Blocking voltage = 1200V

利点

  • Price vs.performance leader
  • Low losses to meet efficiency
  • replacement for existing designs
  • Soft switching for good EMI

図

Circuit_Diagram_Discrete
Circuit_Diagram_Discrete

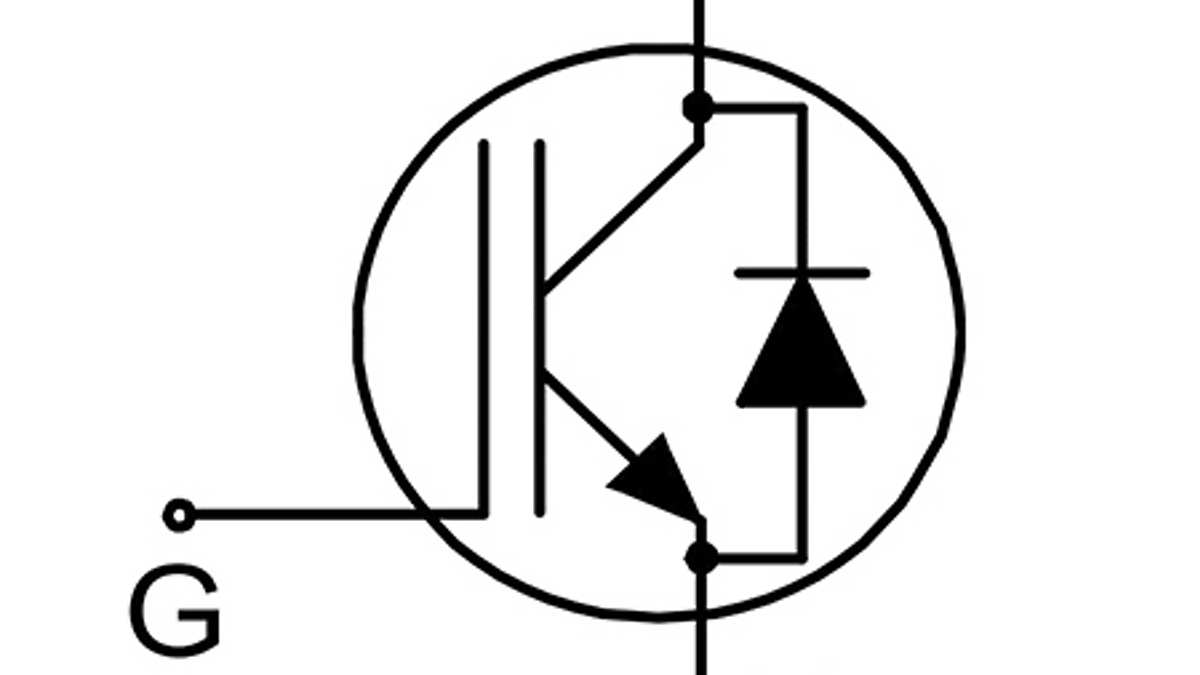

Circuit_Diagram_Discrete Circuit_Diagram_Discrete Circuit_Diagram_Discrete

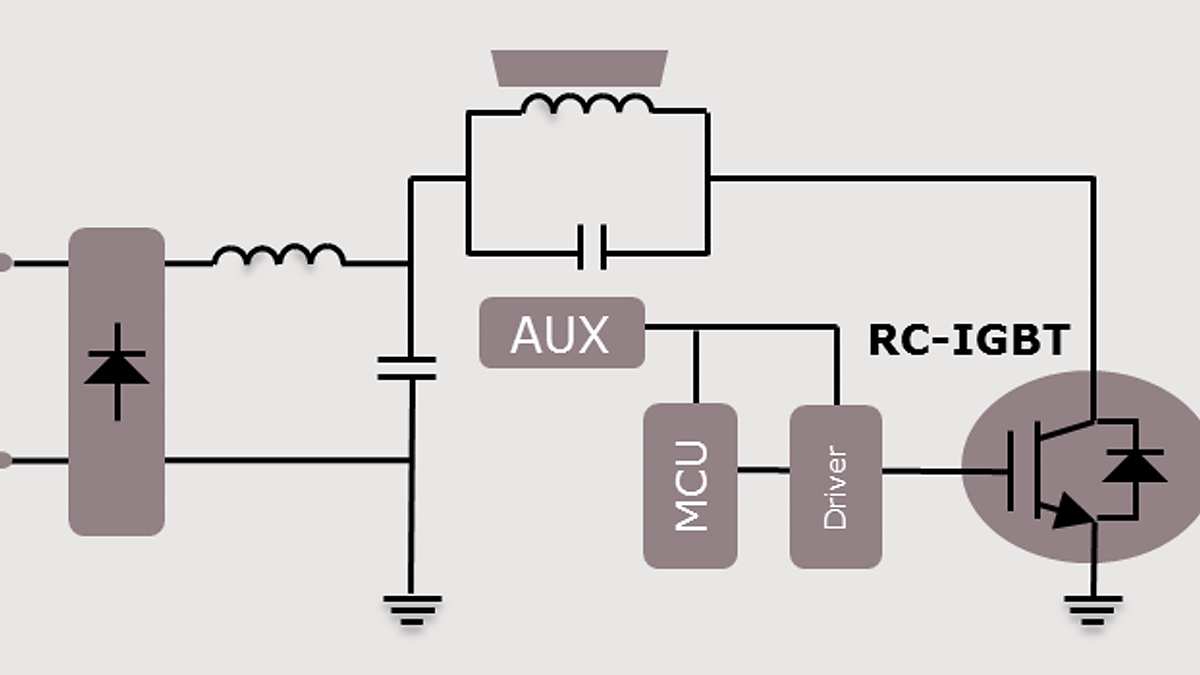

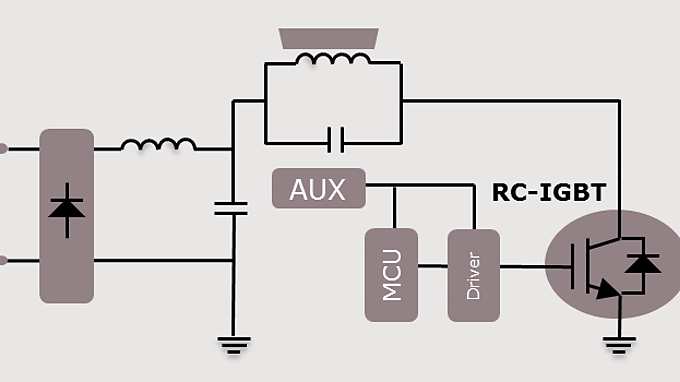

application_diagram_IGBT application_diagram_IGBT application_diagram_IGBT
×
