IFX24401TE V50

生産終了
The IFX24401TE V50 is a monolithic integrated low-drop voltage regulator for load currents up to 300 mA.
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFX24401TE V50
IFX24401TE V50
代替品

製品仕様情報

  • ウォッチドッグ
    No
  • ステータス出力
    No
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    No
  • ピークリフロー温度 (最大)
    260 °C
  • プロダクトID
    SP000660598
  • ホールド
    No
  • モイスチャー感度レベル
    1
  • リセット
    No
  • リフロー回数
    3
  • リプレースメント
    TLE7276-2D
  • レギュレーター タイプ
    Linear
  • 出力電圧タイプ
    5 V
  • 動作温度 (範囲)
    -40 °C ～ 125 °C
  • 動作電圧 (範囲)
    5.5 V ～ 42 V
  • 早期警告
    No
  • 有効 (=禁止)
    Yes
  • 精度
    2 %
  • 認定
    Industrial
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    20 µA
OPN
IFX24401TEV50ATMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TO252-5
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-TO252-5
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The IFX24401 is designed for harsh environments, ensuring stable operation with low ESR ceramic output capacitors down to 470 nF. It's protected against overload, short circuit, and overtemperature, ideal for battery-powered applications with ultra-low stand-by current consumption of 20 µA (typ.). Additionally, it features integrated output sink current circuitry for device protection.

特長

  • Output voltage 5 V ±2%
  • Ultra low current consumption: 20 µA (typ.)
  • 300 mA current capability
  • DPAK/TO252-5 Package
  • Enable input
  • Very low-drop voltage
  • Short circuit protection
  • Overtemperature protection
  • Low Dropout Voltage, 250mV (typ.)
  • High Input Voltage 45 V
  • Temperature Range -40 °C ≤ T j ≤ 125 °C
  • Green Product (RoHS compliant)

利点

  • Lowest Current Consumption with High Input Voltage capability
  • Optimised for battery powered systems
  • Wide Temperature Range

用途

図

IFX24401_PG-TO252-5_Pinout
IFX24401_PG-TO252-5_Pinout
IFX24401_PG-TO252-5_Pinout IFX24401_PG-TO252-5_Pinout IFX24401_PG-TO252-5_Pinout

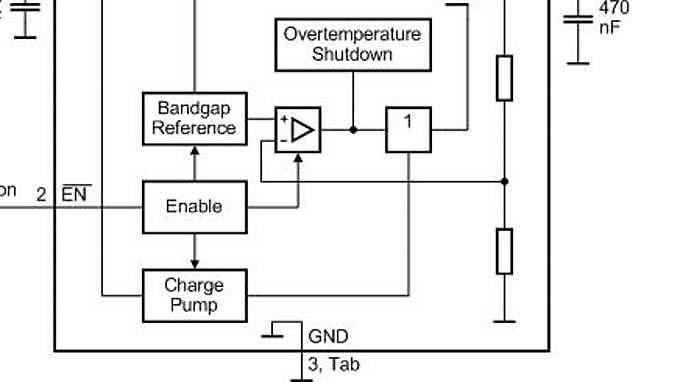

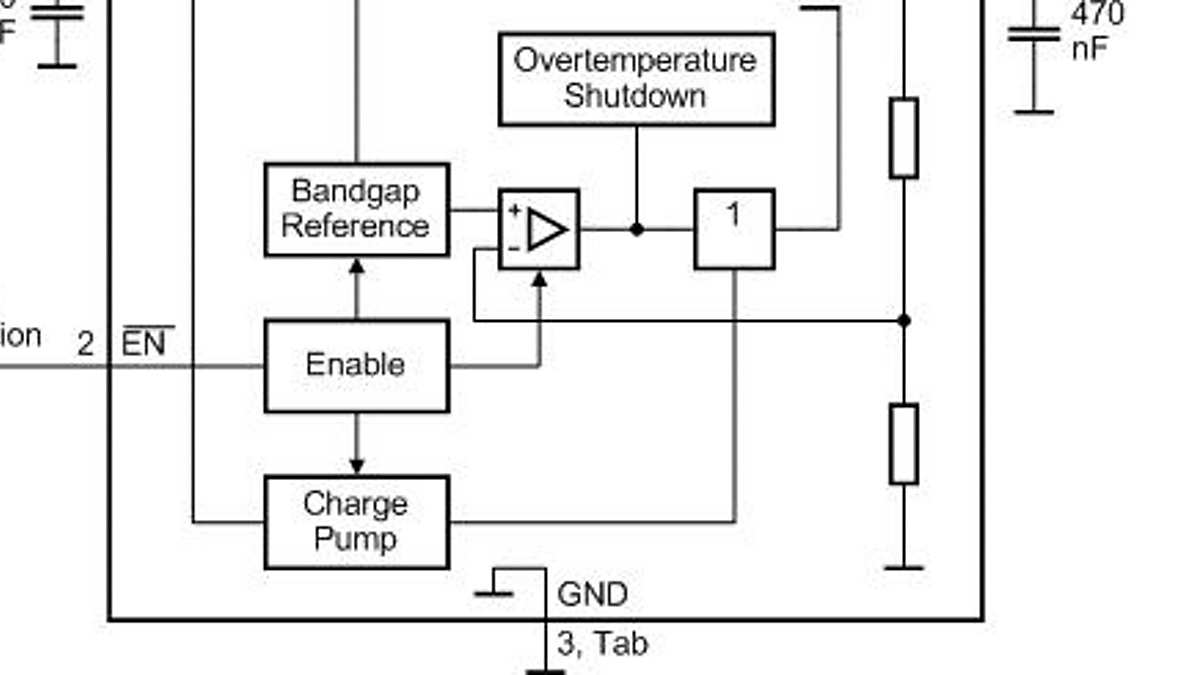

Application_Diagram_IFX24401 Application_Diagram_IFX24401 Application_Diagram_IFX24401

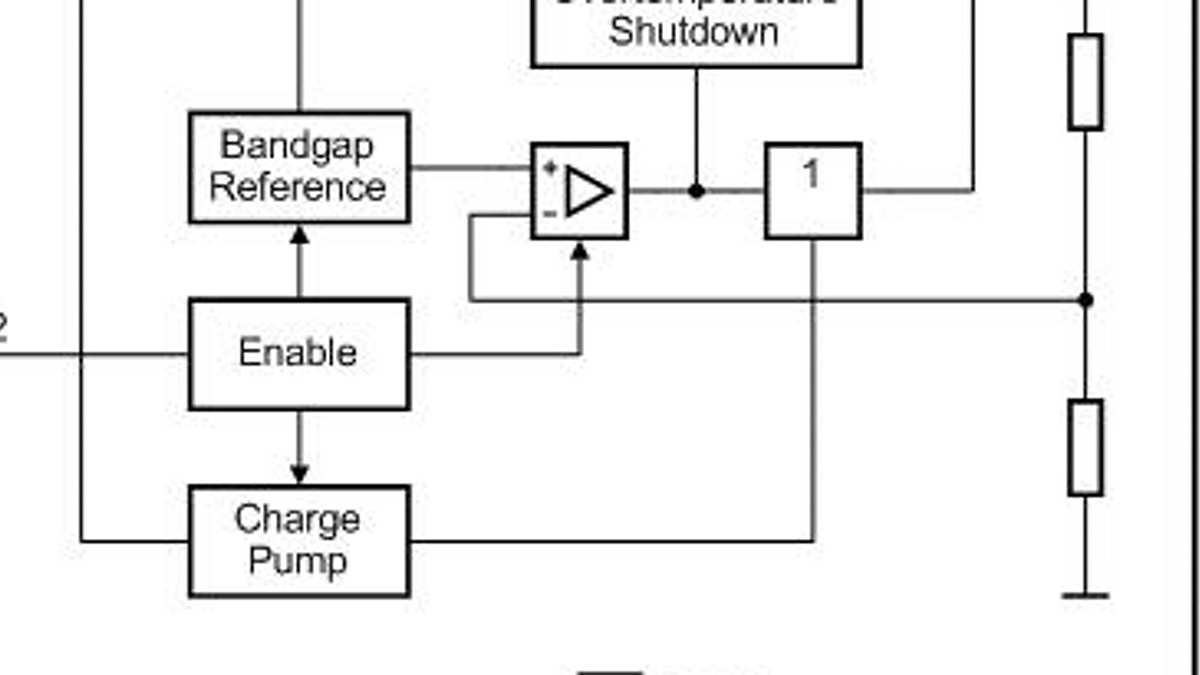

Block_Diagram_IFX24401 Block_Diagram_IFX24401 Block_Diagram_IFX24401
×
