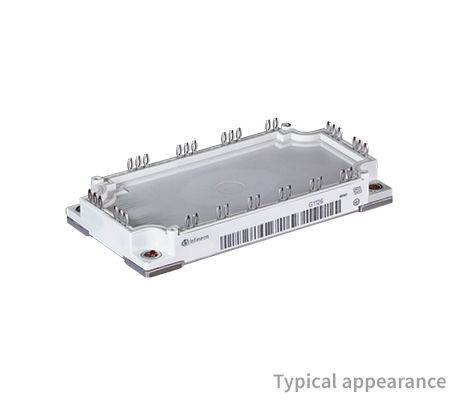

IFS150B17N3E4P_B11

1700 V, 150 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFS150B17N3E4P_B11
IFS150B17N3E4P_B11
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    150 A
  • IC (最大)
    150 A
  • VCE(sat) (Tvj=25°C typ)
    1.95 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 3
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    122 mm
  • 技術
    IGBT4 - E4
  • 特長
    Current sense shunts, PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    1700 V
推奨
OPN
IFS150B17N3E4PB11BPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-ECONO3B
パッケージ名 N/A
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ AG-ECONO3B
パッケージ名 -
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
MIPAQ™ base 1700V sixpack IGBT Module with Trench/Fieldstop IGBT4, current sense shunts, Emitter controlled Diode, NTC, PressFIT and pre applied Thermal Interface Material .

特長

  • Excellent power cycling capability
  • High thermal cycling capability
  • Well-proven EconoPACK™ 2 housing
  • Pre-applied thermal interface mat.
  • Sixpack config. with shunts and NTC
  • PressFIT contact technology
  • Allows accurate current sensing
  • Up to 150 A nominal current
  • 150 °C operation junction temp.
