IFF600B12ME4_B11

1200 V, 600 A dual IGBT module
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFF600B12ME4_B11
IFF600B12ME4_B11
データシート

Product details

  • IC(nom) / IF(nom)
    600 A
  • IC max
    600 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    152 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT, Current sense shunts
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
IFF600B12ME4B11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

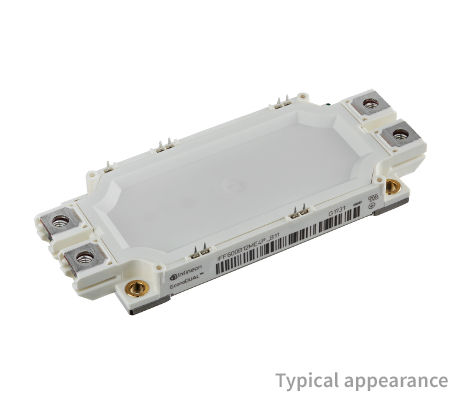

EconoDUAL™ 3 1200 V, 600 A dual IGBT module with Trench/Fieldstop IGBT4, Emitter Controlled 4 Diode, NTC, integrated shunts and PressFIT contact technology. Also available with Thermal Interface Material .

機能

  • Low VCEsat
  • Tvj op = 150°C
  • Standard housing
  • Integrated shunts resistors
  • Direct current measurement
  • PressFIT control pins
  • Screw power terminals
  • Compact and robust design
  • Molded terminals
