IFCM20U65GD

CIPOS™ Mini 650 V, 20 A three-phase interleaved PFC intelligent power module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFCM20U65GD
IFCM20U65GD
EA.
データシート

Product details

  • Pmot (10kHz)
    4400 W
  • Configuration
    3 Phase Interleaved PFC
  • Switch Type
    IGBT
  • Built in NTC
    Yes
  • Rated Current
    20 A
  • Encryption
    no
  • Product Category
    Intelligent Power Modules (IPM)
  • Product Group
    CIPOS™ Mini
  • Product Name
    IFCM20U65GD
  • Language
    PLECS
  • Qualification
    Industrial
  • Additional Information
    Electrical
  • Voltage Class
    650 V
推奨
OPN
IFCM20U65GDXKMA1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 DIP 36x21D
包装サイズ 280
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 DIP 36x21D
包装サイズ 280
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
CIPOS™ Mini 650 V, 20 A three-phase TRENCHSTOP™ IGBT based intelligent power module in DIP 36x21D package that provides fully featured interleaved Power Factor Correction (PFC) input power stage. Perfectly suited for home appliances and industrial drives with excellent thermal conduction and electrical isolation based on DCB substrate.

機能

  • Based on TRENCHSTOP™ IGBT
  • 20 A of PFC current rating
  • Rugged SOI gate driver technology
  • Over current shutdown
  • All swit. turn off during protect.
  • Undervoltage lockout at all chan.
  • Cross-conduction prevention
  • Built-in temperature monitoring
  • M. power rating up to 4400 W@10 kHz
  • UL certified

図

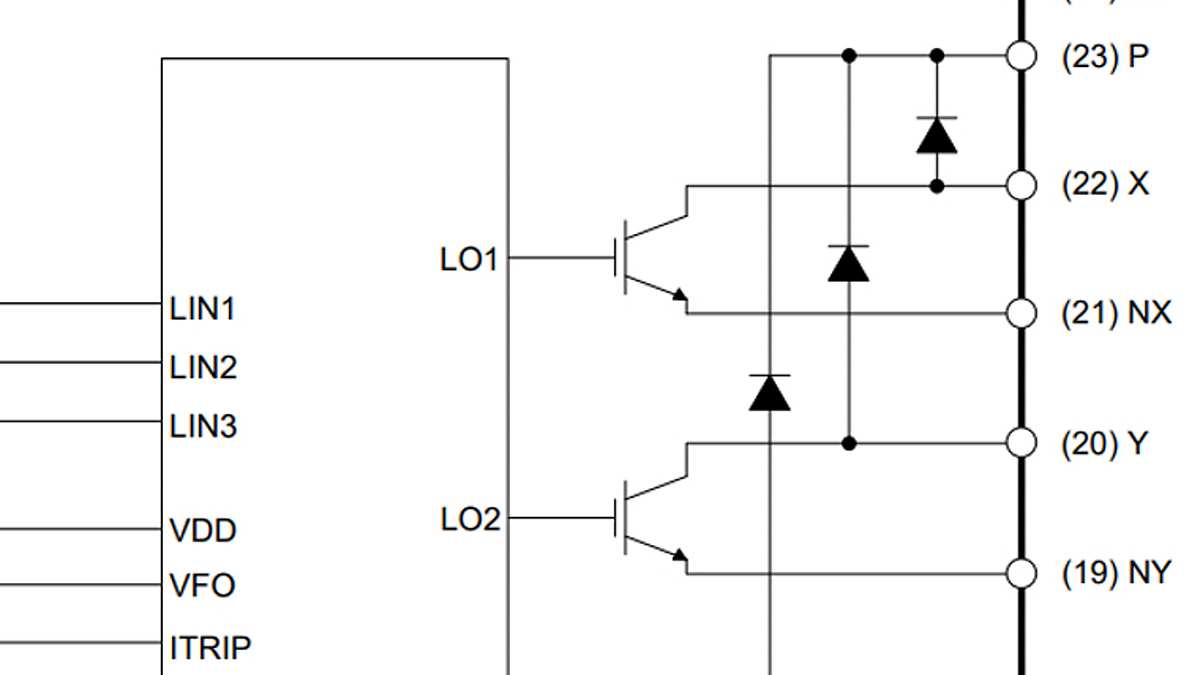

CIPOS_Three-Phase-Interleaved-PFC
CIPOS_Three-Phase-Interleaved-PFC
CIPOS_Three-Phase-Interleaved-PFC CIPOS_Three-Phase-Interleaved-PFC CIPOS_Three-Phase-Interleaved-PFC
×
