IDW20C65D2
IDW20C65D2
個.
データシート

製品仕様情報

  • I(FSM) (最大)
    60 A
  • IF (最大)
    20 A
  • IF
    10 A
  • IR (最大)
    40 µA
  • Irrm
    4.3 A
  • Ptot (最大)
    68 W
  • Qrr
    0.13 µC
  • RthJC (最大)
    2.2 K/W
  • trr
    50 ns
  • VF (最大)
    2.2 V
  • VF
    1.6 V
  • コンフィギュレーション
    Common Cathode
  • パッケージ
    TO-247
  • 動作温度 範囲
    -40 °C～175 °C
  • 実装
    THT
  • 電圧クラス (最大)
    650 V
推奨
OPN
IDW20C65D2XKSA1
製品ステータス active
インフィニオン パッケージ
PG-TO247-3
パッケージ名 TO247
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TO247-3
パッケージ名 TO247
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
Rapid 2 switching 650 V, 20 A emitter controlled power silicon diodes in common cathode configuration and in a TO-247 package, allowing design optimization for more compact dimensions, easier assembly and consequently lower costs.

特長

  • 1.35 V temperature-stable VF
  • Highest softness-factor for:
  • Ultimate softness
  • Low EMI filtering
  • For 18 kHz to 40 kHz applications
  • Lowest Irrmfor:
  • Lowest losses on boost switch
  • Low thermal resistance

アプリケーション

図

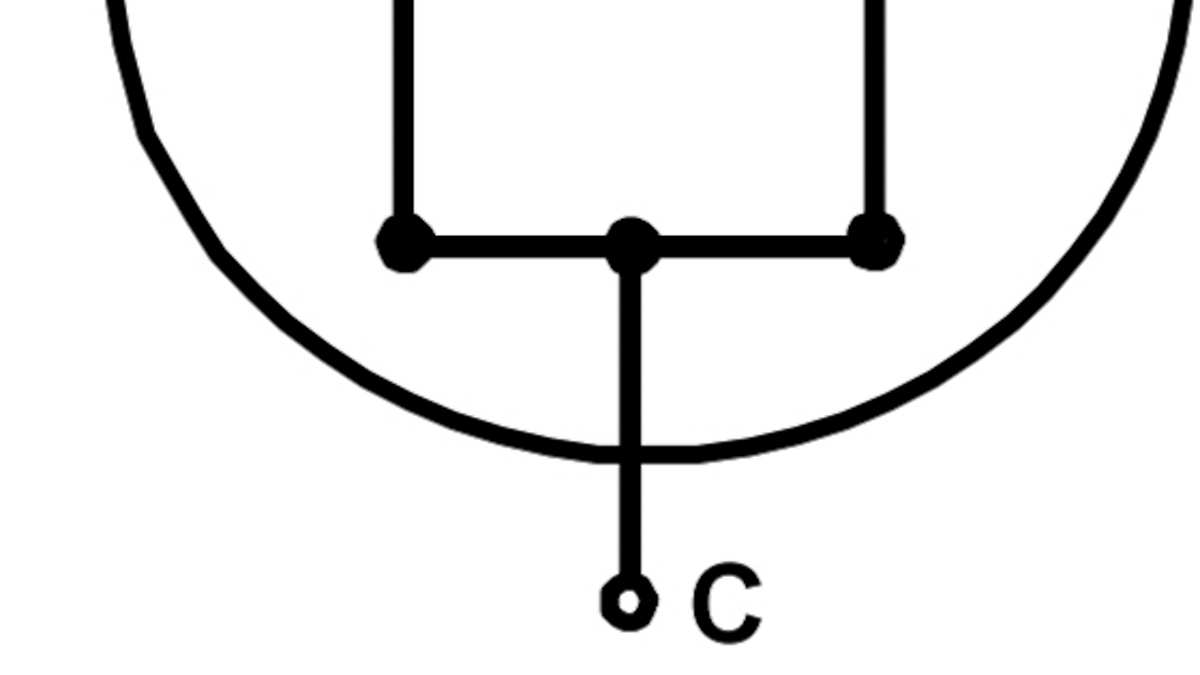

Silicon_diode_common_cathode
